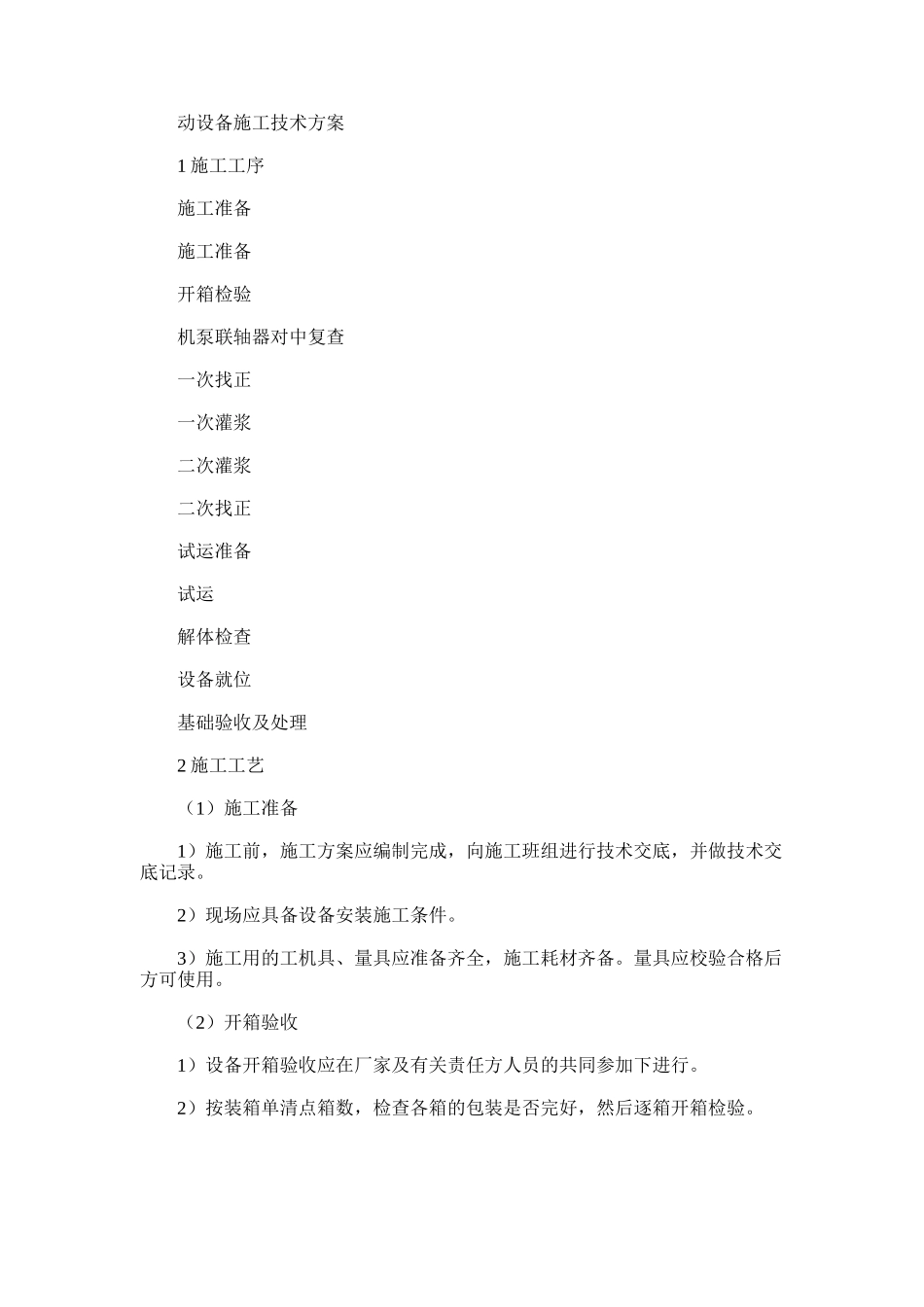

动设备施工技术方案 1 施工工序 施工准备 施工准备 开箱检验 机泵联轴器对中复查 一次找正 一次灌浆 二次灌浆 二次找正 试运准备 试运 解体检查 设备就位 基础验收及处理 2 施工工艺 （1）施工准备 1）施工前，施工方案应编制完成，向施工班组进行技术交底，并做技术交底记录。 2）现场应具备设备安装施工条件。 3）施工用的工机具、量具应准备齐全，施工耗材齐备。量具应校验合格后方可使用。 （2）开箱验收 1）设备开箱验收应在厂家及有关责任方人员的共同参加下进行。 2）按装箱单清点箱数，检查各箱的包装是否完好，然后逐箱开箱检验。 3）按各箱内的装箱单核对每箱内物件的数量、规格是否相符；检查随机资料（产品出厂合格证、说明书、主装配图，零部件装配图，特性曲线，装箱清单）及专用工具，安装配件，材料是否齐全。 4）按技术文件核查设备的名称、型号、规格和组装件是否符合设计要求。 5）检查设备是否有缺、损件，各部件表面是否有损坏及锈蚀等。 6）开箱验收后，其专用工具、零部件应妥善保管，不得使其变形损坏、错乱或丢失；甲方在开箱后应将备品备件收回。做好开箱检验记录，把开箱检验中存在的问题记录下来，并要求各方代表在开箱记录上签字确认。 （3）基础验收、处理 设备安装前，应对基础进行验收。根据土建图纸和厂家提供的基础图核对基础验的各尺寸是否符合要求。具体要求见下表： 基础尺寸和位置尺寸允许偏差值 序 号 项目 允许偏差（mm） 1 坐标位置（纵、横轴线） ±20 2 不同平面标高 -20 3 平面外形尺寸 ±20 4 凸台上平面外形尺寸 -20 5 凹穴尺寸 +20 6 平面水平度 每米 5 全长 10 7 垂直度 每米 5 全高 10 8 预埋地脚螺栓孔 中心位置 ±10 深度 ±20 孔壁铅锤度每米 10 1）检查基础质量合格证明及自检记录。 2）检查基础是否已给出标高基准线或纵横中心线；基础外观，不得有裂纹、蜂窝、空洞、露筋等缺陷。 3）验收合格后，办理验收及交接记录。 4）基础处理。基础验收完毕后，应对基础进行铲麻面处理，麻点深度不小于 10mm，密度为每 100 平方厘米 3-5 点，并清除表面油污及疏松层；将垫铁处铲平，水平允许偏差 2mm m。注意：基础处理过程中，必须保证标高基准线及纵横向中心线的完整；清除地脚螺栓孔内的碎石，泥土及积水等杂物。 （4）设备就位 1）按位号将设备吊运到基础附近，用吊车或倒链等机具将机泵按正确方位就位。 ...
