单片机课程设计-基于at89c52单片机的led点阵显示电子钟设计-毕业论文

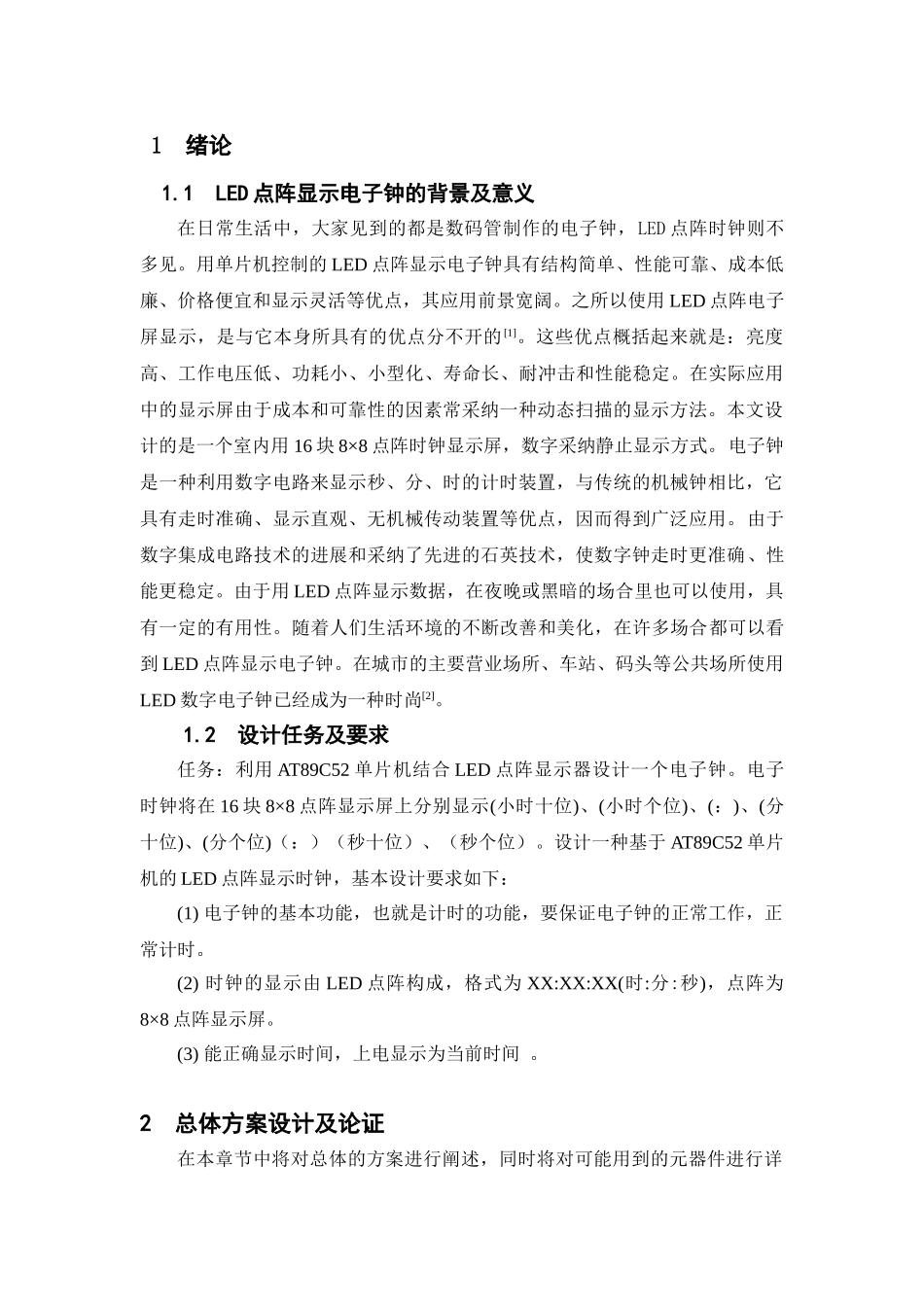

课程名称：单片机课程设计设计题目： 单片机 LED 点阵显示电子钟 院 系： 电气工程系 专 业： 电子信息工程 年 级： 2025 级 姓 名： 指导老师： 赵琳 西南交通大学峨眉校区 2025 年 月 日 1 绪论 1.1 LED 点阵显示电子钟的背景及意义在日常生活中，大家见到的都是数码管制作的电子钟，LED 点阵时钟则不多见。用单片机控制的 LED 点阵显示电子钟具有结构简单、性能可靠、成本低廉、价格便宜和显示灵活等优点，其应用前景宽阔。之所以使用 LED 点阵电子屏显示，是与它本身所具有的优点分不开的 [1]。这些优点概括起来就是：亮度高、工作电压低、功耗小、小型化、寿命长、耐冲击和性能稳定。在实际应用中的显示屏由于成本和可靠性的因素常采纳一种动态扫描的显示方法。本文设计的是一个室内用 16 块 8×8 点阵时钟显示屏，数字采纳静止显示方式。电子钟是一种利用数字电路来显示秒、分、时的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。由于数字集成电路技术的进展和采纳了先进的石英技术，使数字钟走时更准确、性能更稳定。由于用 LED 点阵显示数据，在夜晚或黑暗的场合里也可以使用，具有一定的有用性。随着人们生活环境的不断改善和美化，在许多场合都可以看到 LED 点阵显示电子钟。在城市的主要营业场所、车站、码头等公共场所使用LED 数字电子钟已经成为一种时尚[2]。 1.2 设计任务及要求任务：利用 AT89C52 单片机结合 LED 点阵显示器设计一个电子钟。电子时钟将在 16 块 8×8 点阵显示屏上分别显示(小时十位)、(小时个位)、(：)、(分十位)、(分个位)（：）（秒十位）、（秒个位）。设计一种基于 AT89C52 单片机的 LED 点阵显示时钟，基本设计要求如下：(1) 电子钟的基本功能，也就是计时的功能，要保证电子钟的正常工作，正常计时。(2) 时钟的显示由 LED 点阵构成，格式为 XX:XX:XX(时:分:秒)，点阵为8×8 点阵显示屏。(3) 能正确显示时间，上电显示为当前时间 。 2 总体方案设计及论证在本章节中将对总体的方案进行阐述，同时将对可能用到的元器件进行详细介绍，以便接下来的设计工作能顺利，有效的进行打下结实的基础。 2.1 系统方案因为是应用 AT89C52 单片机来实现控制，所以系统总的方案集中在两个部分，一个是硬件结构的设计，一个是控制的总体思想。在本小节中将对这两部分内容进行简单的叙述。 2.1.1...
