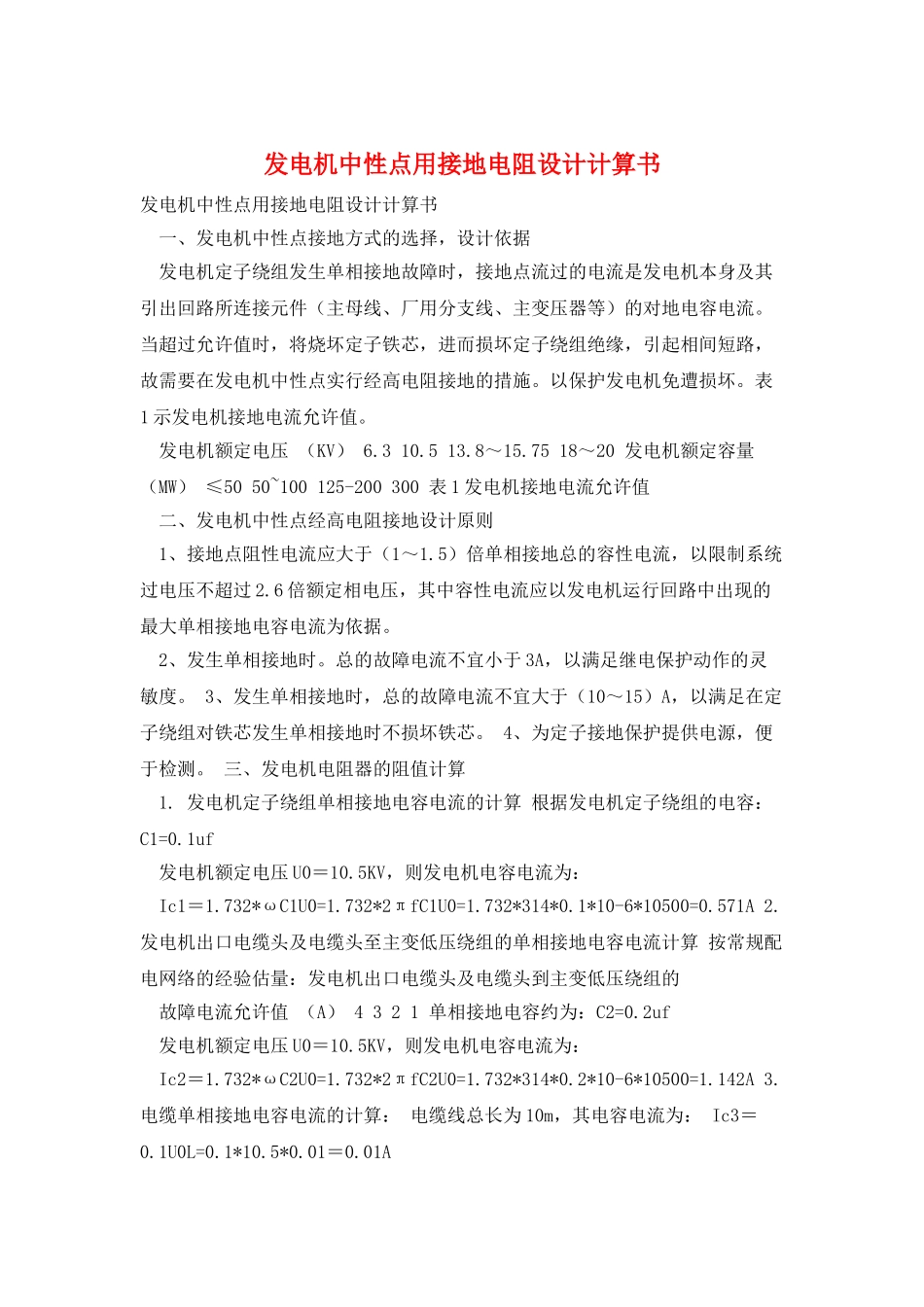

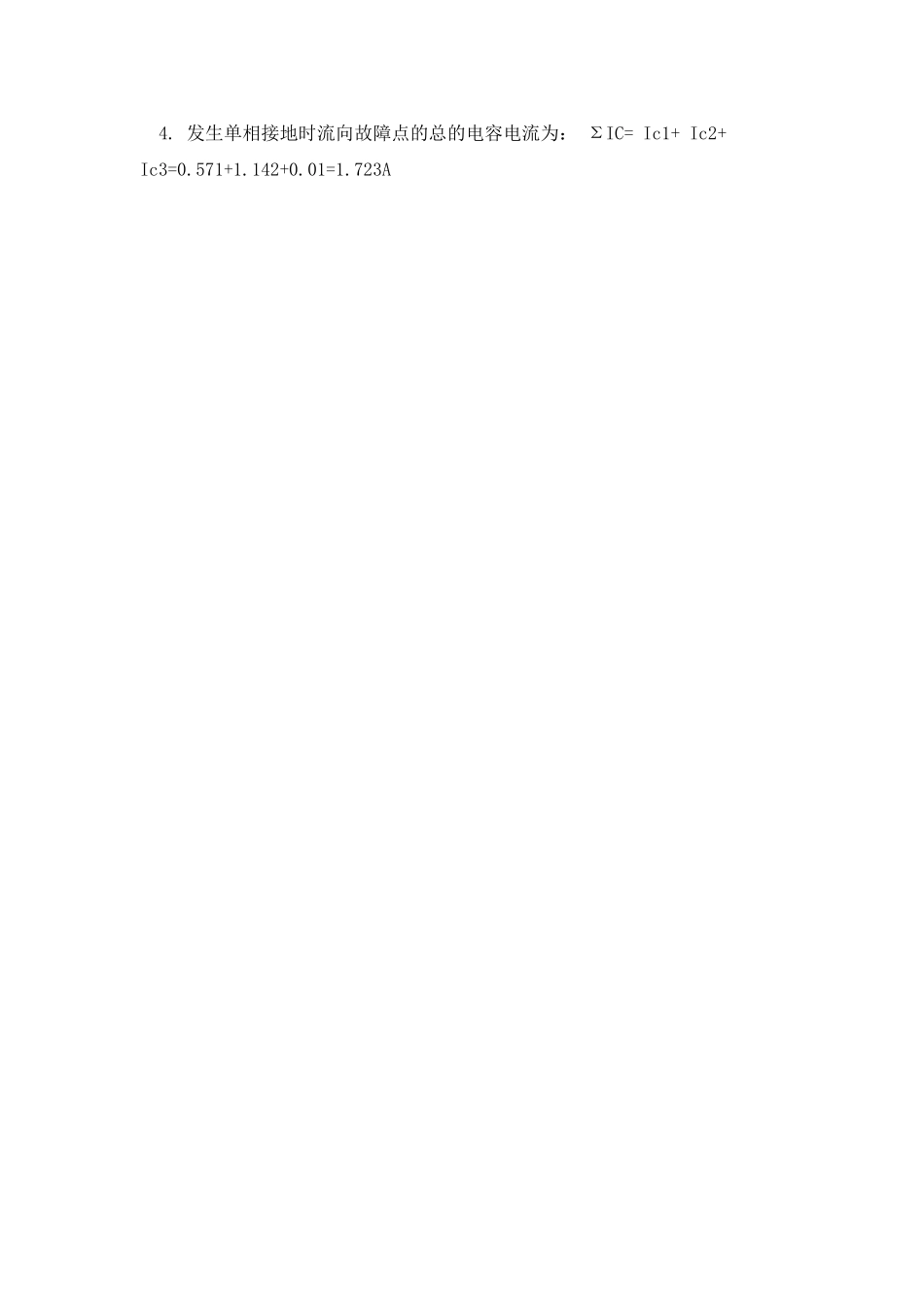

发电机中性点用接地电阻设计计算书发电机中性点用接地电阻设计计算书 一、发电机中性点接地方式的选择，设计依据 发电机定子绕组发生单相接地故障时，接地点流过的电流是发电机本身及其引出回路所连接元件（主母线、厂用分支线、主变压器等）的对地电容电流。当超过允许值时，将烧坏定子铁芯，进而损坏定子绕组绝缘，引起相间短路，故需要在发电机中性点实行经高电阻接地的措施。以保护发电机免遭损坏。表1 示发电机接地电流允许值。 发电机额定电压 （KV） 6.3 10.5 13.8～15.75 18～20 发电机额定容量 （MW） ≤50 50~100 125-200 300 表 1 发电机接地电流允许值 二、发电机中性点经高电阻接地设计原则 1、接地点阻性电流应大于（1～1.5）倍单相接地总的容性电流，以限制系统过电压不超过 2.6 倍额定相电压，其中容性电流应以发电机运行回路中出现的最大单相接地电容电流为依据。 2、发生单相接地时。总的故障电流不宜小于 3A，以满足继电保护动作的灵敏度。 3、发生单相接地时，总的故障电流不宜大于（10～15）A，以满足在定子绕组对铁芯发生单相接地时不损坏铁芯。 4、为定子接地保护提供电源，便于检测。 三、发电机电阻器的阻值计算 1. 发电机定子绕组单相接地电容电流的计算 根据发电机定子绕组的电容：C1=0.1uf 发电机额定电压 U0＝10.5KV，则发电机电容电流为： Ic1＝1.732*ωC1U0=1.732*2πfC1U0=1.732*314*0.1*10-6*10500=0.571A 2. 发电机出口电缆头及电缆头至主变低压绕组的单相接地电容电流计算 按常规配电网络的经验估量：发电机出口电缆头及电缆头到主变低压绕组的 故障电流允许值 （A） 4 3 2 1 单相接地电容约为：C2=0.2uf 发电机额定电压 U0＝10.5KV，则发电机电容电流为： Ic2＝1.732*ωC2U0=1.732*2πfC2U0=1.732*314*0.2*10-6*10500=1.142A 3. 电缆单相接地电容电流的计算： 电缆线总长为 10m，其电容电流为： Ic3＝0.1U0L=0.1*10.5*0.01＝0.01A 4. 发生单相接地时流向故障点的总的电容电流为： ΣIC= Ic1+ Ic2+ Ic3=0.571+1.142+0.01=1.723A
