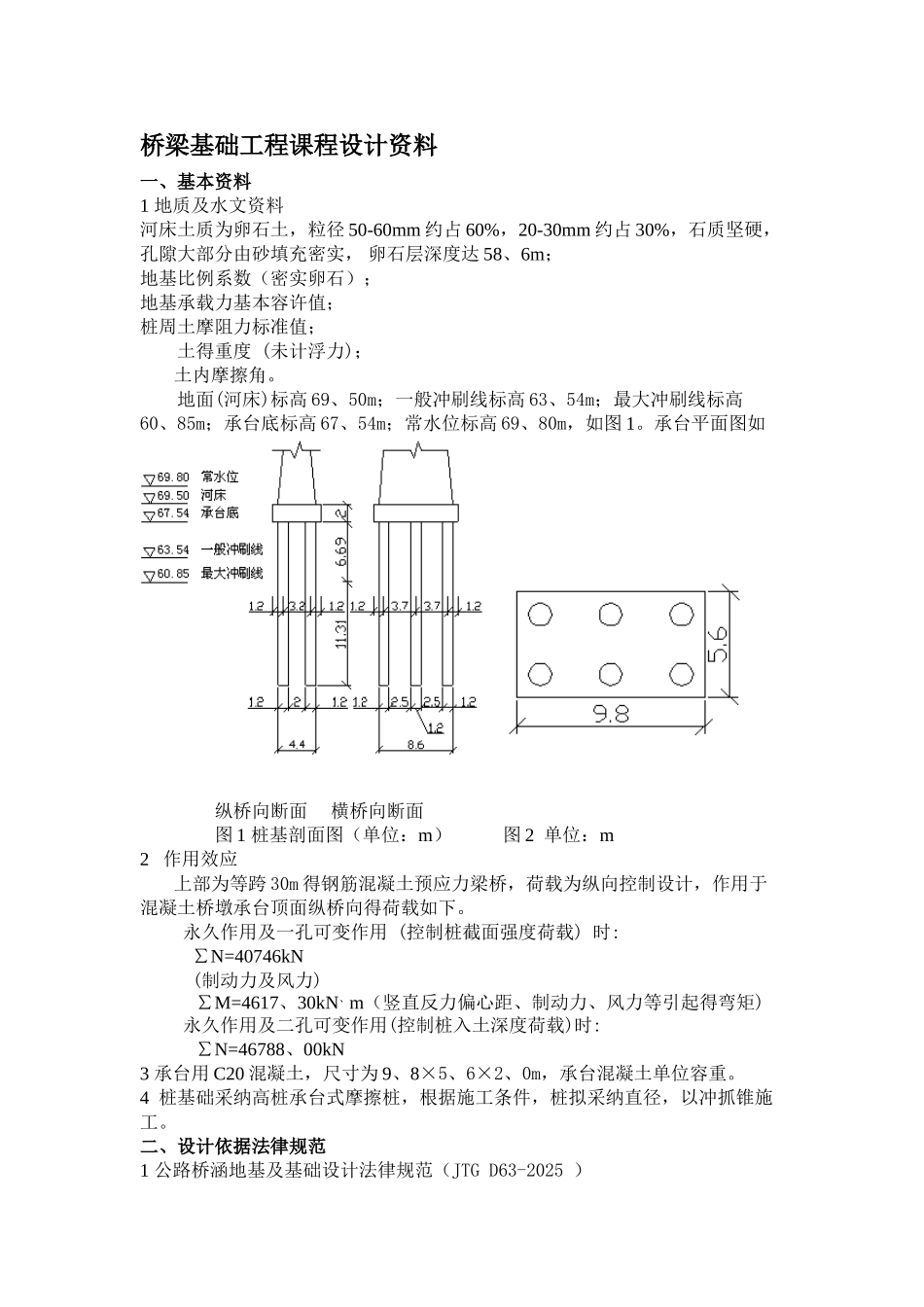

桥梁基础工程课程设计资料一、基本资料1 地质及水文资料河床土质为卵石土，粒径 50-60mm 约占 60%，20-30mm 约占 30%，石质坚硬，孔隙大部分由砂填充密实， 卵石层深度达 58、6m；地基比例系数（密实卵石）；地基承载力基本容许值；桩周土摩阻力标准值； 土得重度 (未计浮力)；土内摩擦角。地面(河床)标高 69、50m；一般冲刷线标高 63、54m；最大冲刷线标高60、85m；承台底标高 67、54m；常水位标高 69、80m，如图 1。承台平面图如 纵桥向断面 横桥向断面 图 1 桩基剖面图（单位：m） 图 2 单位：m2 作用效应上部为等跨 30m 得钢筋混凝土预应力梁桥，荷载为纵向控制设计，作用于混凝土桥墩承台顶面纵桥向得荷载如下。 永久作用及一孔可变作用 (控制桩截面强度荷载) 时:∑N=40746kN (制动力及风力) ∑M=4617、30kN、m（竖直反力偏心距、制动力、风力等引起得弯矩) 永久作用及二孔可变作用(控制桩入土深度荷载)时: ∑N=46788、00kN3 承台用 C20 混凝土，尺寸为 9、8×5、6×2、0m，承台混凝土单位容重。4 桩基础采纳高桩承台式摩擦桩，根据施工条件，桩拟采纳直径，以冲抓锥施工。二、设计依据法律规范1 公路桥涵地基及基础设计法律规范（JTG D63-2025 ）2 公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTGD62-2025）三、课程设计（论文）应完成得工作设计满足要求得群桩基础，并形成图纸与计算文件。计算文件包括以下内容：1、 据单桩容许承载力拟定桩长2、群桩结构分析（1） 计算桩顶受力（2） 计算沿桩长度方向弯矩，水平压应力，并画出相应分布图（3） 桩顶纵向水平位移验算3、 桩身截面配筋并绘出基桩构造及钢筋图(横截面，立面)，进行桩截面强度校核4、 按地基土得支承力确定与验算单桩轴向承载力5. 承台计算项目：局部受压、抗冲剪6. 群桩基础承载力检验7. 参考文献(1)、王晓谋、基础工程、北京：人民交通出版社，2025(2)、中华人民共与国行业标准、公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTGD62-2025）、北京：人民交通出版社，2025(3)、叶见曙、结构设计原理、 北京：人民交通出版社，2025(4)、中华人民共与国行业标准、公路桥涵地基与基础设计法律规范（JTG D63-2025 ）、 北京：人民交通出版社，2025(5) 江祖铭等主编、墩台与基础、北京：人民交通出版社，1994设计计算1、承台底面中心得荷载计算：1、1 恒载加一孔荷载： 1、2 恒载加二孔荷载：2、 桩长度得初步...
