土钉墙支护详解PPT培训课件VIP免费

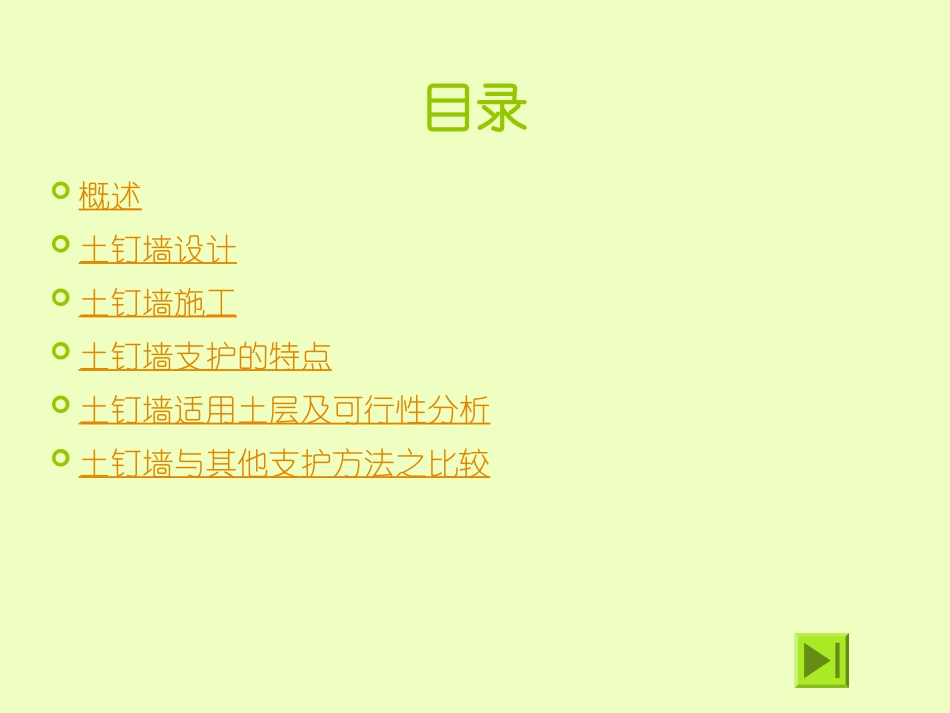

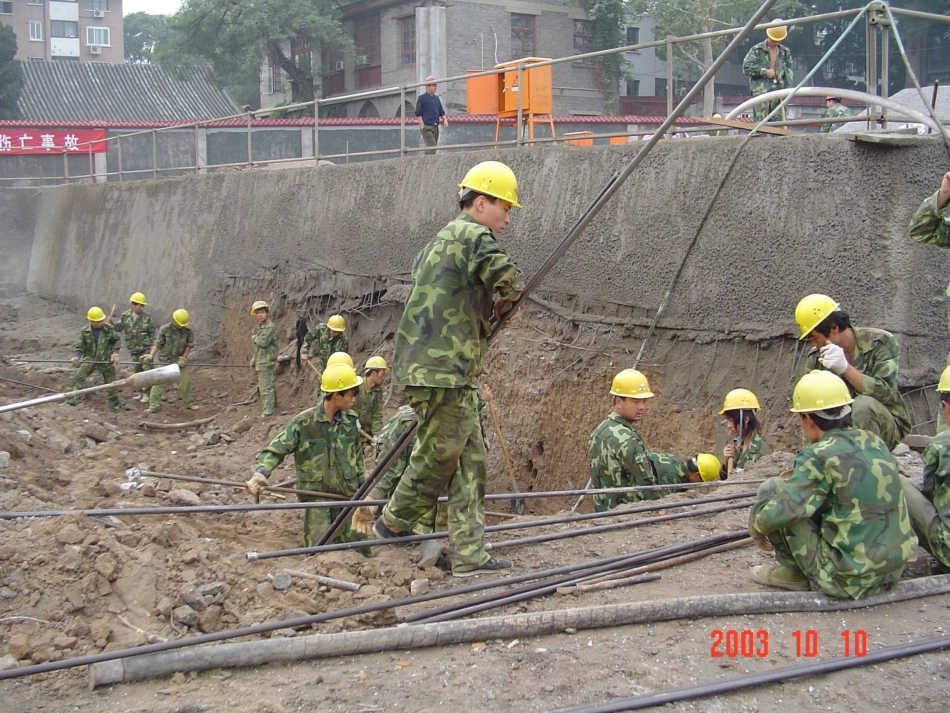

浅谈土钉墙支护制作人：小星星目录概述土钉墙设计土钉墙施工土钉墙支护的特点土钉墙适用土层及可行性分析土钉墙与其他支护方法之比较概述土钉墙是由被加固土体、锚固于土体中的土钉群和面板组成，形成类似于重力式的挡土墙，以此来抵抗墙后传来的土压力或其他附加荷载，从而保持土体的稳定。在深基坑开挖过程中，土钉支护已成为继排桩支护、连续墙支护、锚杆支护之后又一项成熟的支护技术。它经济可靠，施工快速简便，而得到迅速推广和应用。图2土钉墙支护示意图砼面土钉概述土钉墙的工作原理土体的抗剪强度较低，抗拉强度几乎可以忽略，但土体具有一定的结构整体性，在基坑开挖时，可存在使边坡保持直立的临界高度，但在超过这个深度或有地面超载时将会发生突发性的整体破坏。而土钉墙技术则是在土体内放置一定长度和分布密度的土钉体与土共同作用，弥补土体自身强度的不足。因此通过相互作用、土体自身结构强度潜力得到充分发挥，改变了边坡变形和破坏的性状，显著提高了整体稳定性。土钉作用机理（1）土钉对复合土体起箍束骨架作用制约土体变形并使复合土体构成一个整体。（2）土钉与土体共同承担外荷载和土体自重应力，土钉起分担作用，由于土钉有很高的抗拉抗剪强度，所以土体进入塑性状态后，应力逐渐向土钉转移，土钉分担作用更为突出。（3）土钉起着应力传递与扩散作用推迟开裂区域的形成和发展。（4）坡面变形的约束作用，在坡面上设置的与土钉在一起的钢筋网喷射砼面板限制坡面开挖卸荷而膨胀变形，加强边界约束的作用。概述图3制作好的土钉土钉墙的设计内容确定土钉墙的平面、剖面尺寸及分段开挖深度确定土钉的布置方式和间距确定土钉的直径、长度、倾角及在空间的方向确定土钉钢筋的类型、直径和构造注浆配比、注浆方式设计混凝土面板设计及坡顶防护设计进行整体和内部稳定性分析施工图设计监测、质量控制与保证设计土钉墙的设计步骤因施工设备的限制，目前我国深基坑土钉支护中大都采用注浆土钉，因此，以下只讨论注浆土钉支护技术。注浆土钉支护结构设计流程如下。1、对场地进行工程和水文地质调查，获取符合工程实际的设计计算参数。2、确定土钉墙结构形状与尺寸、分段施工长度与高度，分段施工长度多为10m，分段施工高度取决于土体自立能力。3、确定土钉长度、水平和竖向间距、孔径、钢筋直径以及土钉倾角和土钉布局等。4、设计面层和注浆参数。5、土钉墙体抗滑移、抗倾覆以及地基承载力和深部土体抗滑动稳定性满足要求否，是则转入（6），否则转入（2）。6、土体内部稳定性及其土体抗拔力满足要求否，是则转入（7），否则转入（2）。7、施工图设计及说明，以及现场监测和质量控制设计。土钉墙的设计方法及稳定性分析关于土钉墙的设计方法有很多种，按其基本原理可分为极限平衡方法和有限元方法。目前在工程上多采用极限平衡分析法，如法国圆弧形破裂面方法、德国双线性破裂面方法、运动学方法、王步云方法、Bridle方法等。关于土钉墙设计方法，目前还没有一个公认统一的计算方法。土钉墙的设计方法及稳定性分析土钉墙稳定性分析除进行整体稳定性验算和土钉抗拔验算外，还应进行混凝土面板强度验算和土钉墙稳定性验算及土钉墙变形分析。土钉墙设计的两个重要原则：土钉密度比土钉长度更重要注浆（加压）效果比土钉钢筋更重要土钉墙施工土钉根据施工方法可分为钻孔注浆型、打入型和射入型，后两种需要专门的施工机械，且土钉长度一般不超过6.0m，钻孔注浆型土钉是在成孔后放入钢筋等构件，再向孔内注浆，形成与周围土体密实粘合的土钉，最后在坡面上铺设面网，并喷射混凝土，组成土钉墙面。土钉墙施工施工前准备施工前调查施工组织设计钻孔钻孔机具的选择必须满足土钉墙的钻孔要求，坚硬粘土和不易塌孔的土层，可以选用地质钻机、螺旋钻机和土锚专用机，也可使用洛阳铲人工成孔钻孔前必须进行定位，其水平向误差100mm，垂直向误差50mm，倾角误差2度孔深不得小于设计长度，不宜大于设计长度的1％安放土钉杆体前，应确认成孔质量符合要求施工步骤图4洛阳铲图5施工前部分机械准备土钉墙施工土...
