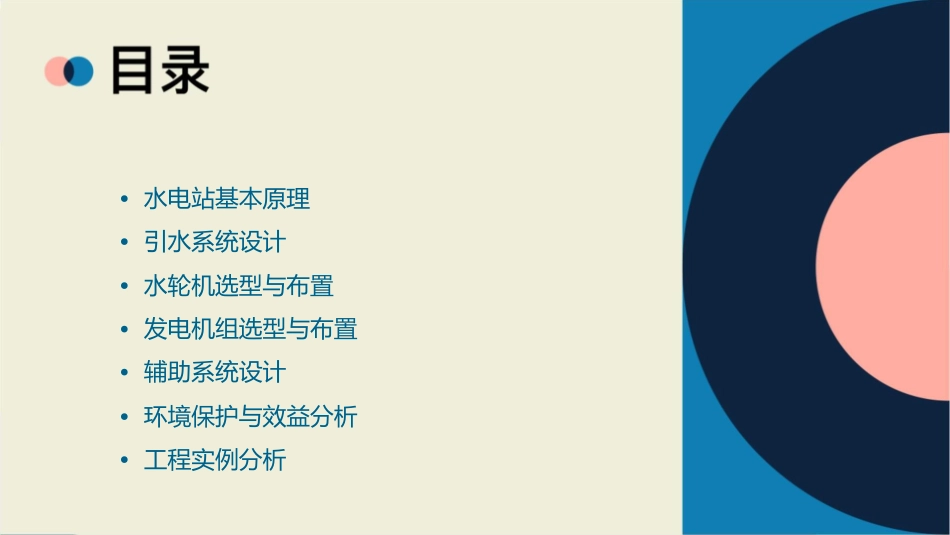

引水式水电站课件•水电站基本原理•引水系统设计•水轮机选型与布置•发电机组选型与布置•辅助系统设计•环境保护与效益分析•工程实例分析引言水电站概述类型根据水能资源的利用方式和水电站的结构形式，水电站可分为坝式水电站、引水式水电站和混合式水电站等。定义水电站是利用水能资源发电的设施，通过水轮发电机组将水能转化为电能。地位水电站是清洁可再生能源的重要组成部分，具有发电、防洪、灌溉、供水等综合效益。引水式水电站特点010203水源工程结构优点引水式水电站通常利用天然河道、水库或湖泊等水源，通过引水渠道将水引入发电厂房。引水式水电站主要包括引水渠道、压力钢管、发电厂房和尾水渠道等工程结构。具有投资省、工期短、效益高等优点，适用于水能资源丰富但地形条件复杂的地区。课件目的与结构目的本课件旨在帮助学生全面了解引水式水电站的基本原理、工程结构和运行方式，培养学生的工程实践能力和创新意识。结构课件共分为引言、水电站概述、引水式水电站特点、工程实例和结语五个部分，通过文字、图片和动画等多种形式展示引水式水电站的相关知识和技术。水电站基本原理水能转换为电能原理水能转换水能是水的位能和动能的总和，通过水轮机转换为旋转机械能。发电机原理旋转机械能驱动发电机转子旋转，在定子中感应出交流电，实现水能向电能的转换。水电站基本组成挡水建筑物引水建筑物发电建筑物用于拦截水流，形成水库将水库中的水引入水轮机，包括引水渠道、隧洞、压力钢管等。包括水轮机、发电机、调速器、励磁系统等设备，用于将水能转换为电能并输出到电网。或壑口，提高水位以便发电。水电站工作原理水库蓄水引水发电电能输出通过挡水建筑物将水流拦截，形成水库，储存水能。通过引水建筑物将水库中的水引入水轮机，驱动水轮机旋转，进而驱动发电机发电。发电机发出的交流电经变压器升压后输送到电网，供给用户使用。引水系统设计引水渠道设计01020304渠道选线渠道纵坡渠道横断面防渗措施选择地质条件良好、线路短直、避开不良地质地段的线路。根据地形、地质条件和水力学要求，确定合适的纵坡。根据流量、纵坡和糙率等因素，计算渠道的横断面尺寸。采用合适的防渗材料和结构，减少渠道渗漏损失。压力前池设计前池布置防淤措施根据地形、地质条件和引水渠道的设计，合理布置前池的位置和形状。设置沉沙池或排沙设施，防止泥沙淤积影响前池正常运行。前池容积拦污设施根据引水流量和调节要求，计算前池的容积。设置拦污栅或过滤网，防止漂浮物和杂质进入压力管道。压力管道设计管线布置管径选择根据地形、地质条件和水电站厂房的位置，合理布置压力管道的走向和长度。根据引水流量、设计水头和管道材料等因素，选择合适的管径。镇墩和支墩设计管道材料选择根据管道内水压力和地形变化，设置镇墩和支墩，保证管道的稳定和安全运行。根据管道的工作压力、温度和环境条件，选择合适的管道材料。水轮机选型与布置水轮机类型及特点轴流式水轮机适用于低水头、大流量的水电站，具有效率高、结构紧凑等特点。混流式水轮机适用于中、高水头的水电站，具有效率高、运行稳定等优点。冲击式水轮机适用于高水头、小流量的水电站，具有结构简单、维护方便等特点。水轮机选型原则根据水电站的水头、流量等条件选择合适的水轮机类型。根据水电站的建设条件和投资预算，选择经济合理的水轮机型号和参数。考虑水轮机的效率、稳定性、可靠性等性能指标。水轮机布置方式立式布置水轮机轴线垂直于地面，适用于大型水电站，具有结构紧凑、占地面积小等优点。卧式布置水轮机轴线平行于地面，适用于小型水电站，具有安装维护方便等特点。发电机组选型与布置发电机类型及特点同步发电机运行稳定、效率高、调节性能好，适用于大型水电站。异步发电机结构简单、维护方便、成本较低，适用于小型水电站或分布式发电系统。永磁同步发电机高效率、高功率因数、响应速度快，适用于变速恒频发电系统。发电机选型原则满足电站负荷需求010203根据电站的负荷特性、运行方式和调节性能要求，选择适合的发电机类型和容量。保证电能质量发电机的电压、频率和波形等应符合相关标准和规定...
