拉压杆的变形与叠加原理课件VIP免费

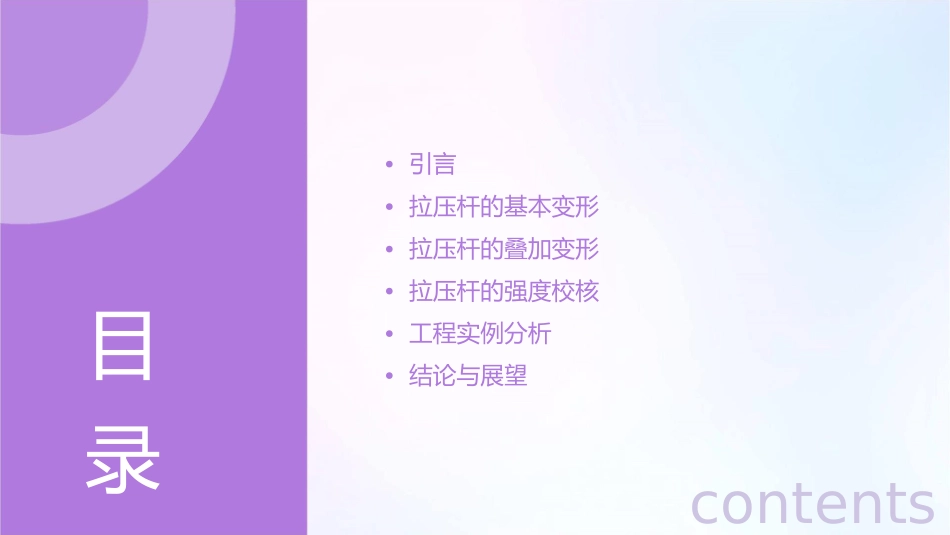

拉压杆的变形与叠加原理课件•引言•拉压杆的基本变形•拉压杆的叠加变形•拉压杆的强度校核•工程实例分析•结论与展望目录contents01引言主题概述主题背景拉压杆的变形与叠加原理是工程力学中的重要概念，广泛应用于结构工程、机械设计等领域。主题目的通过本课件的学习，学生应掌握拉压杆的变形与叠加原理的基本概念、分析方法和应用实例。学习目标理解拉压杆的变形与叠加原理的基本概念。熟悉拉压杆的变形与叠加原理的应用实例。掌握拉压杆的变形与叠加原理的分析方法。02拉压杆的基本变形拉伸与压缩变形拉伸变形当拉压杆受到拉伸力作用时，其长度会发生变化，这种变形称为拉伸或伸长变形。压缩变形当拉压杆受到压缩力作用时，其长度会缩短，这种变形称为压缩或缩短变形。弯曲变形弯曲变形当拉压杆受到横向力作用时，会发生弯曲变形。弯曲刚度描述拉压杆抵抗弯曲变形的能力称为弯曲刚度。扭转变形扭转变形当拉压杆受到扭矩作用时，会发生扭转变形。扭转刚度描述拉压杆抵抗扭转变形的能力称为扭转刚度。03拉压杆的叠加变形叠加原理简介叠加原理的概念叠加原理是指当多个力同时作用在物体上时，物体发生的变形可以由每个力单独作用时引起的变形相加得到。也就是说，物体总的变形量是每个力单独作用时引起的变形量的总和。叠加原理的公式叠加原理的公式为：ΔL=ΣF/E*ΔL_i，其中ΔL是物体总的变形量，F_i是每个力单独作用时引起的变形量，E是物体的弹性模量。拉压杆的叠加变形计算定义拉压杆的参数01根据题目要求，假设拉压杆的直径为D，长度为L，材料为钢，弹性模量为E，泊松比为v。建立数学模型02根据叠加原理，我们可以将拉压杆受到的力分解为径向力和轴向力，分别计算每个力单独作用时引起的变形量，然后将它们相加得到总的变形量。进行计算03根据上述数学模型，我们可以使用数值计算方法求解拉压杆的叠加变形量。具体计算过程可以参考相关力学教材或使用有限元分析软件进行模拟分析。变形结果分析分析变形结果根据计算结果，我们可以分析拉压杆在不同力作用下的变形情况。例如，我们可以比较不同受力情况下拉压杆的变形量、应力分布、应变分布等。讨论变形原因结合材料的力学性能参数和受力情况，我们可以讨论拉压杆发生变形的原因以及变形对结构性能的影响。例如，我们可以分析材料的弹性模量、泊松比、应力集中等因素对变形的影响。总结结论根据上述分析和讨论，我们可以总结出拉压杆在不同受力情况下的变形规律和原因，为后续的结构设计和优化提供参考。04拉压杆的强度校核强度条件最大拉应力不超过材料的比例极限在拉伸或压缩过程中，杆件内产生的拉应力或压应力不能超过材料的比例极限，否则杆件将发生塑性变形。最大剪应力不超过材料的屈服极限除了拉应力或压应力外，杆件内还存在剪应力。剪应力也不能超过材料的屈服极限，以免发生扭曲变形。许用应力与安全系数许用应力根据强度条件，杆件在一定工作条件下允许承受的最大应力称为许用应力。它通常是根据工程经验和实验数据确定的。安全系数为了保证杆件在使用过程中不发生破坏，通常会引入安全系数。安全系数是根据材料的力学性能、加工质量和使用条件等因素确定的。强度校核方法010203直接校核法经验法实验法根据强度条件，通过计算比较杆件的实际应力与许用应力来确定其是否满足强度要求。根据类似条件的实际使用结果，确定杆件的尺寸和形状等参数，以满足强度要求。通过实验测试杆件的力学性能，以确定其是否满足设计要求。05工程实例分析建筑结构中的拉压杆强度校核总结词详细描述建筑结构中的拉压杆强度校核是确保建筑物稳定性和安全性的重要环节。在建筑结构中，拉压杆是关键的支撑结构，其强度直接影响到建筑物的稳定性和安全性。因此，在建筑设计中，需要对拉压杆的强度进行校核，以确保其能够承受来自风、地震等外部载荷的冲击。VS机械零件中的拉压杆变形与强度校核总结词详细描述机械零件中的拉压杆变形与强度校核是保障机械运行精度和安全性的关键。在机械系统中，拉压杆作为重要的传动元件，其变形和强度直接影响到机械设备的运行精度和安全性。因此，在机械设计中，需要对拉压杆的变形和强度进行校核，...
