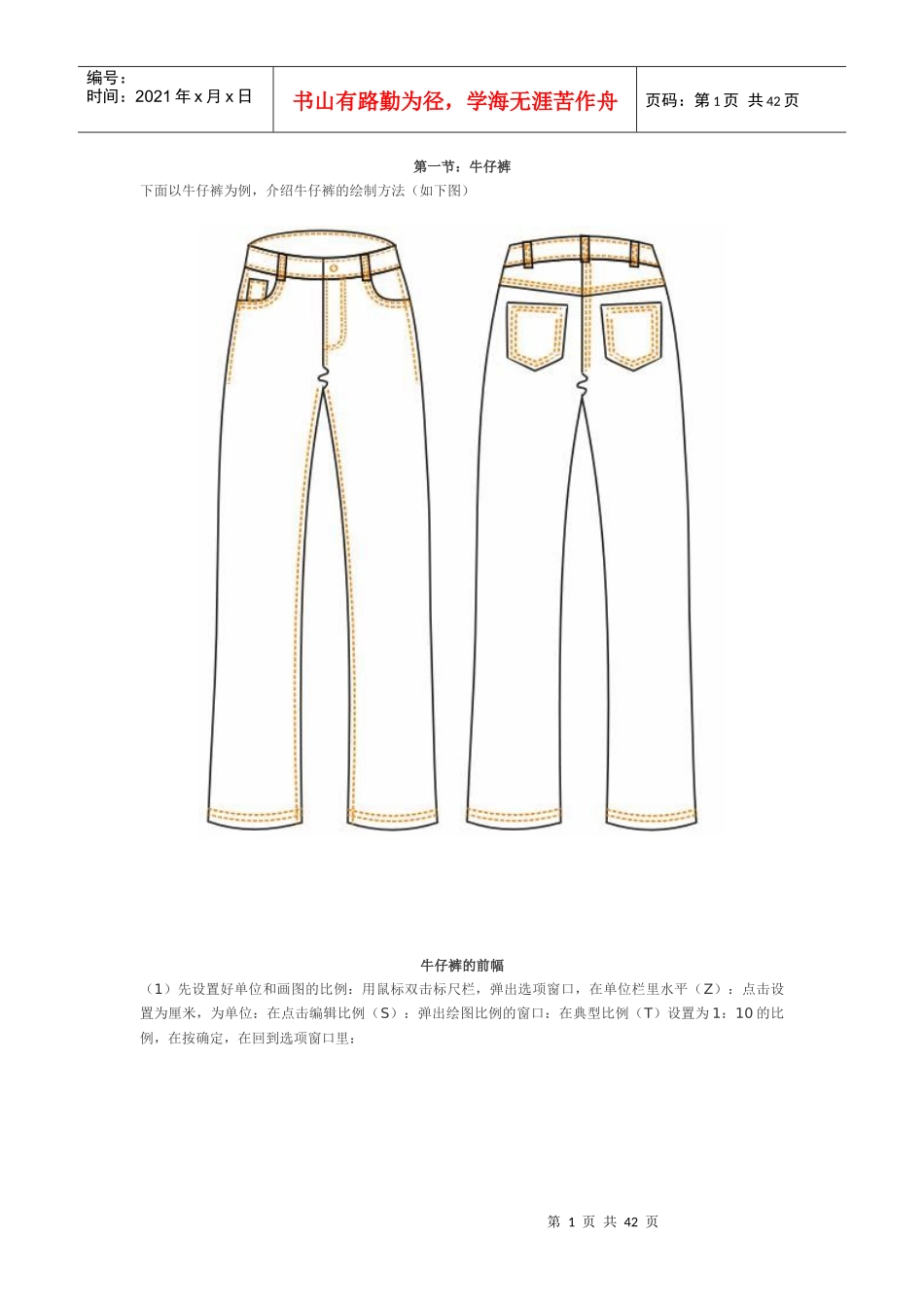

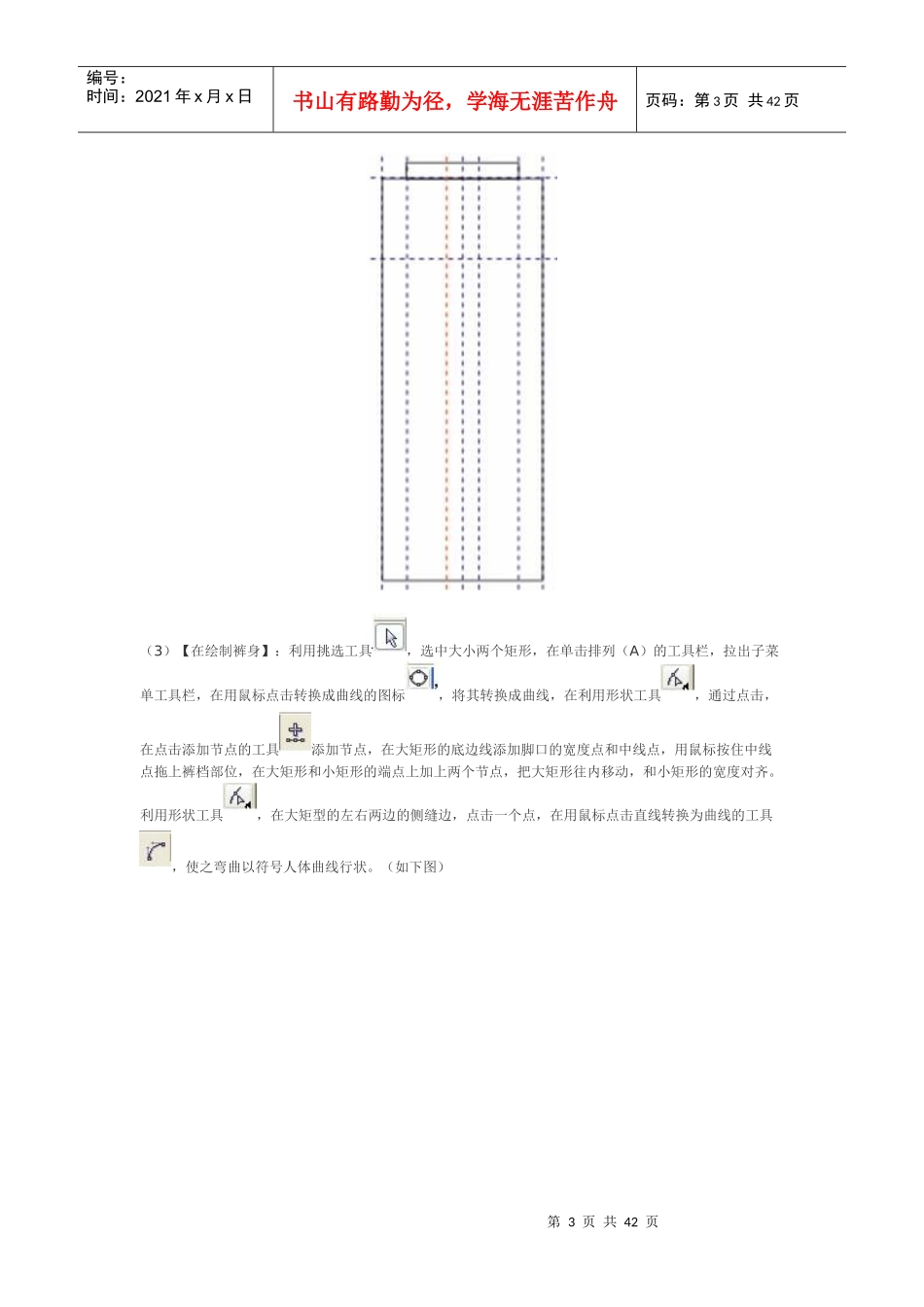

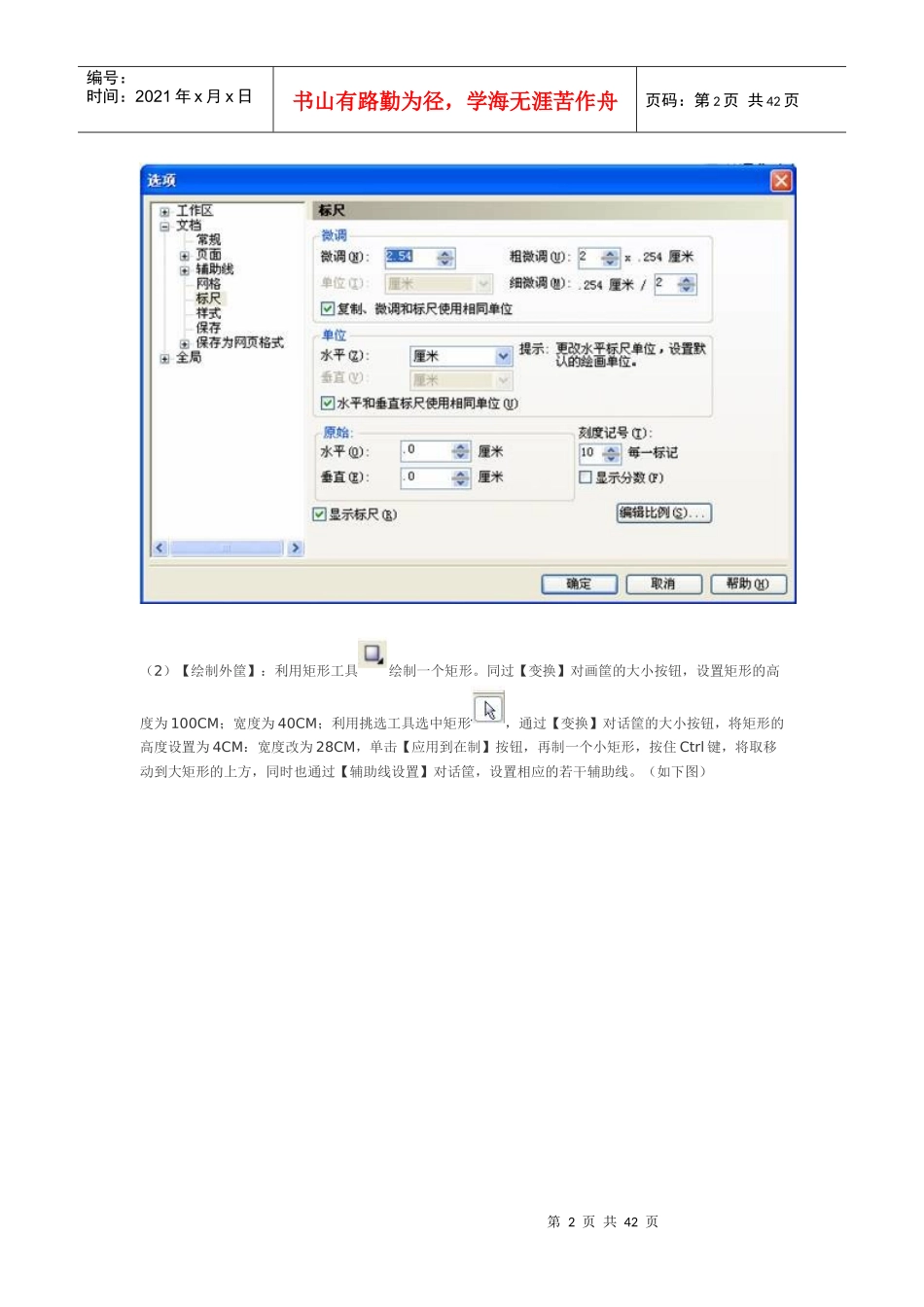

第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共42页第一节:牛仔裤下面以牛仔裤为例,介绍牛仔裤的绘制方法(如下图)牛仔裤的前幅(1)先设置好单位和画图的比例:用鼠标双击标尺栏,弹出选项窗口,在单位栏里水平(Z):点击设置为厘米,为单位:在点击编辑比例(S):弹出绘图比例的窗口:在典型比例(T)设置为1:10的比例,在按确定,在回到选项窗口里:第2页共42页第1页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共42页(2)【绘制外筐】:利用矩形工具绘制一个矩形。同过【变换】对画筐的大小按钮,设置矩形的高度为100CM;宽度为40CM;利用挑选工具选中矩形,通过【变换】对话筐的大小按钮,将矩形的高度设置为4CM:宽度改为28CM,单击【应用到在制】按钮,再制一个小矩形,按住Ctrl键,将取移动到大矩形的上方,同时也通过【辅助线设置】对话筐,设置相应的若干辅助线。(如下图)第3页共42页第2页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共42页(3)【在绘制裤身】:利用挑选工具,选中大小两个矩形,在单击排列(A)的工具栏,拉出子菜单工具栏,在用鼠标点击转换成曲线的图标,将其转换成曲线,在利用形状工具,通过点击,在点击添加节点的工具添加节点,在大矩形的底边线添加脚口的宽度点和中线点,用鼠标按住中线点拖上裤档部位,在大矩形和小矩形的端点上加上两个节点,把大矩形往内移动,和小矩形的宽度对齐。利用形状工具,在大矩型的左右两边的侧缝边,点击一个点,在用鼠标点击直线转换为曲线的工具,使之弯曲以符号人体曲线行状。(如下图)第4页共42页第3页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共42页(4)【修改腰围形状】:利用形状工具,单击小矩形的上下线的中点,在点击直线转换为曲线的工具,在用鼠标点击节点,向下拉出弯形的腰头形状,在利用手绘工具,绘出一条线,表示可以看出裤子后片的效果,和画出裤子前片的链环线。选中形状工具,在脚口直线中部点击一个点,在用鼠标点击直线转换为曲线的工具,向下弯曲使之具有立体感,(如下图)第5页共42页第4页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共42页(5)【绘画裤子的前袋口和表袋】:利用钢笔工具在腰围和左右两边的侧缝线画出直线,在利用形状工具,点击一个端点,在点击属性栏里的直线转换为曲线的工具,在用鼠标点击端点,将其拉弯形成袋口的形状,和绘画出表袋。(如下图)第6页共42页第5页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共42页(6)【绘制裤子的门襟和裤子的虚线】:利用手会工具,在腰围的右边和前档中线画出一条直线,在利用直线转换为曲线的工具,转换成曲线,用鼠标单击端点修改成弧形作门襟,和裤子里面的针车线,在点击属性轮廓样式选择器,选择虚线转换成虚线。(如下图)第7页共42页第6页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共42页(7)【绘制纽扣和耳仔】:在利用椭圆形工具,用手按住Ctrl键在中部绘制一个正圆形,表示裤裤腰的纽扣。利用矩形工具,绘制一个矩形。通过【变换】对画筐的大小按钮,设置矩形的高度为5CM;宽度为1.5CM,在通过【变换】对画筐的大小按钮,设置矩形的高度为4.2CM;宽度为0.8CM,在按应用到在制即可在制一个出来做耳仔的针车线,在点击属性的轮廓样式选择器,转换成虚线,在选择耳仔的大小的两个筐,,在点击属性的群组(Ctrl+G),组成一体,在按键盘里的快捷键加号复制一个出来,左右一个。(如下图)第8页共42页第7页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共42页在键盘上按Ctrl+A全选裤子前片,在用手按数字键盘上的加号,把前片复制出来修改做好片,也可按右键的复制,在粘贴也可:在用鼠标按住中心点把它移出来:(如下图)第9页共42页第8页共42页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共42页利用挑选工具,用手按住Sh...
