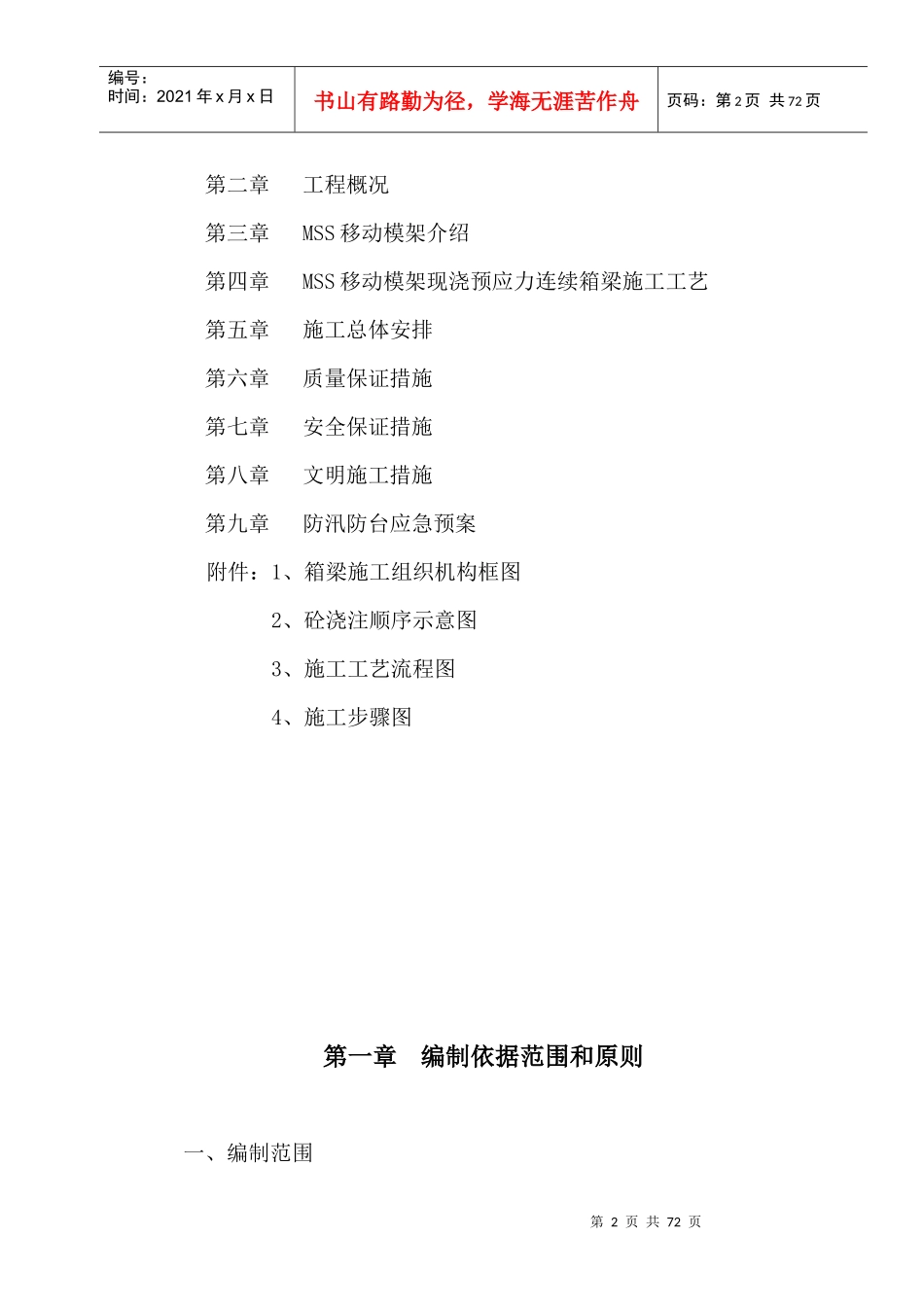

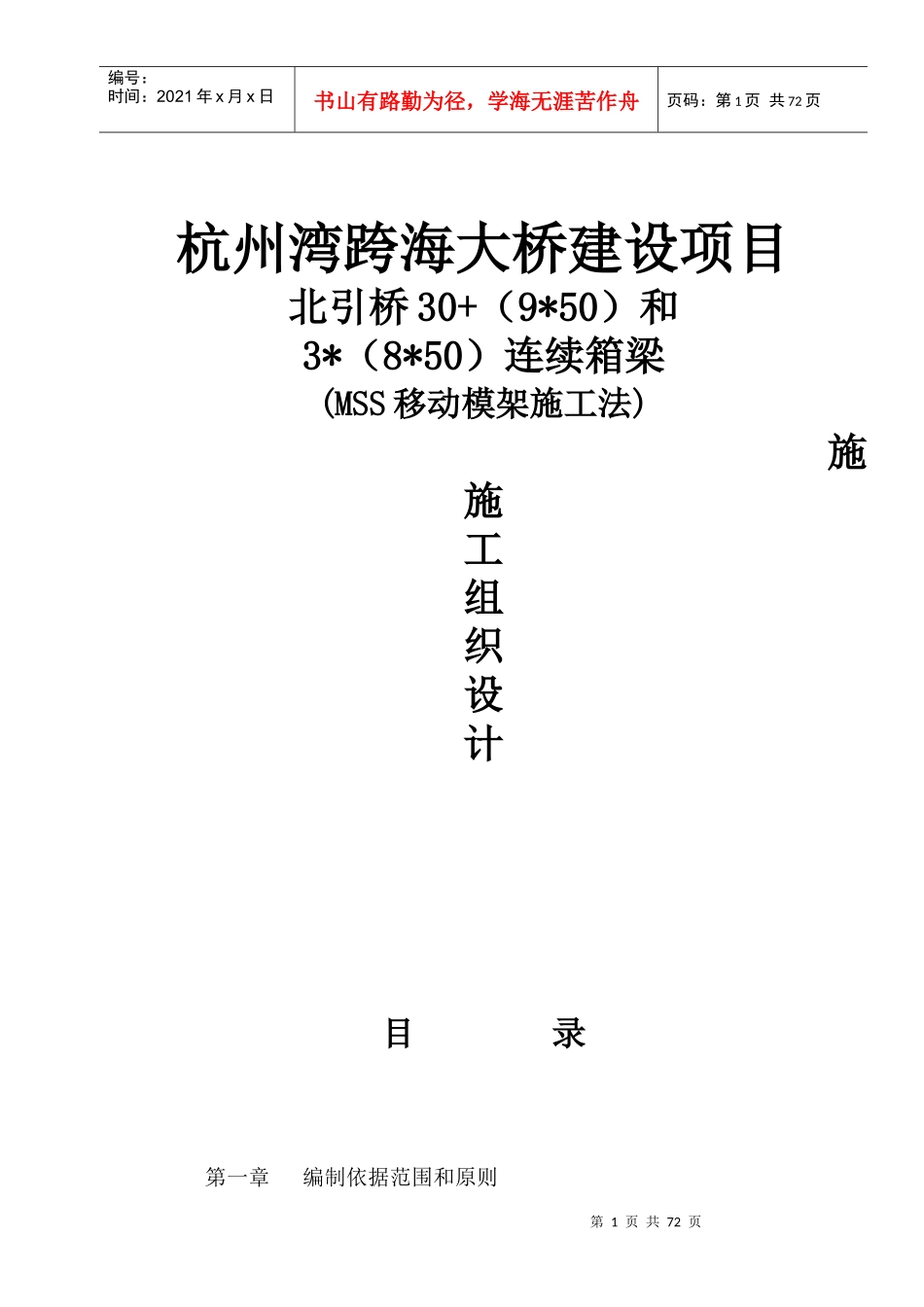

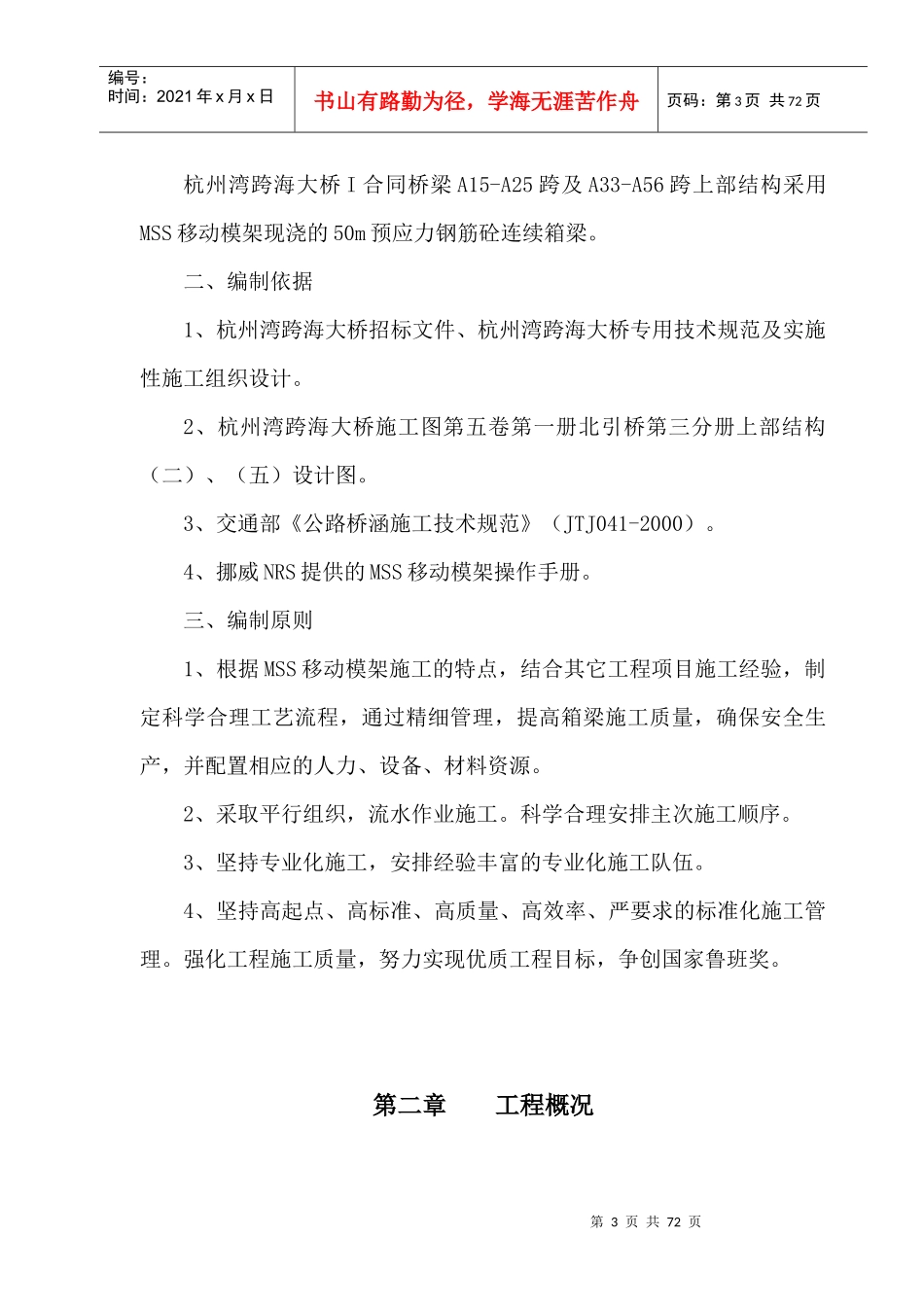

第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共72页杭州湾跨海大桥建设项目北引桥30+（9*50）和3*（8*50）连续箱梁(MSS移动模架施工法)施施工组织设计目录第一章编制依据范围和原则第2页共72页第1页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共72页第二章工程概况第三章MSS移动模架介绍第四章MSS移动模架现浇预应力连续箱梁施工工艺第五章施工总体安排第六章质量保证措施第七章安全保证措施第八章文明施工措施第九章防汛防台应急预案附件：1、箱梁施工组织机构框图2、砼浇注顺序示意图3、施工工艺流程图4、施工步骤图第一章编制依据范围和原则一、编制范围第3页共72页第2页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共72页杭州湾跨海大桥I合同桥梁A15-A25跨及A33-A56跨上部结构采用MSS移动模架现浇的50m预应力钢筋砼连续箱梁。二、编制依据1、杭州湾跨海大桥招标文件、杭州湾跨海大桥专用技术规范及实施性施工组织设计。2、杭州湾跨海大桥施工图第五卷第一册北引桥第三分册上部结构（二）、（五）设计图。3、交通部《公路桥涵施工技术规范》（JTJ041-2000）。4、挪威NRS提供的MSS移动模架操作手册。三、编制原则1、根据MSS移动模架施工的特点，结合其它工程项目施工经验，制定科学合理工艺流程，通过精细管理，提高箱梁施工质量，确保安全生产，并配置相应的人力、设备、材料资源。2、采取平行组织，流水作业施工。科学合理安排主次施工顺序。3、坚持专业化施工，安排经验丰富的专业化施工队伍。4、坚持高起点、高标准、高质量、高效率、严要求的标准化施工管理。强化工程施工质量，努力实现优质工程目标，争创国家鲁班奖。第二章工程概况第4页共72页第3页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共72页一、预应力连续箱梁主要尺寸杭州湾跨海大桥I合同北引桥A15-A25墩上部结构为1联（30+9X50）M预应力斜腹板连续箱梁和A33-A56墩上部结构为3联（8X50）M预应力斜腹板连续箱梁。连续梁箱梁横桥向为两个单箱单室箱梁，对称并列布置，两箱间距为1.2m，分成两个独立系统。箱梁梁高均为2.8m，梁体采用斜腹板，箱梁顶板宽15.8m，设2%横坡，箱梁底板宽6.8m，水平布置。箱梁梁体两翼悬臂长度为3.9m。全联顶板厚度为25cm，底板为变厚度，支点处为50cm，跨中为25cm，腹板亦为变厚度，腹板厚为50～80cm。（30+9X50）M连续箱梁横隔板沿梁全长共设置11道，端支点隔板厚度为100cm，主孔支点隔板厚度为120cm。（8X50）M连续箱梁横隔板沿梁全长共设置9道，端支点隔板厚度为100cm，主孔支点隔板厚度为120cm。二、施工顺序及节段划分预应力砼连续箱梁采用C50砼，氯离子渗透系数要求≤1.5×10－12m2/s。（30+9X50）M连续箱梁全联划分十个浇筑节段，（8X50）M每联划分八个浇筑节段。其中（30+9X50）M连续箱梁起始跨（30＋10＝40m）采用支架法现浇施工，标准跨即B节段50m有8个节段，端跨即C节段为40m，每跨在距墩中支点10m处设横向工作缝。（8X50）M连续箱梁起始跨即A节段为50＋10＝60m，标准跨段即B节段为50m有6个节段，端跨即C节段为40m，每跨在距墩中支点10m处设横向工作缝。三、预应力体系第5页共72页第4页共72页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共72页1、纵向预应力钢束布置全桥纵向预应力束采用12-7Φ5及7-7Φ5钢绞线，钢绞线的抗拉强度为Ryb=1860Mpa，低松弛、7Φ5钢绞线公称面积140mm2，钢束按其位置可分为两种类型连续钢束：12-7Φ5钢绞线采用内径Φ76MM的波纹管制孔，15－12锚具锚固；7-7Φ5钢绞线采用内径Φ59MM的波纹管制孔，15－7锚具锚固；连续钢束采用单端张拉，其余纵向束采用两端张拉，钢束的锚下控制张拉力为分别为2343KN及1367KN，以张拉力为主，张拉力与伸长量双控。每个节段的连续钢束，在横截面上必须对称张拉，先张拉腹板束，再张拉顶、底板束。非连续钢束在全联混凝土浇筑完毕后，从首段逐孔对称张拉非连续钢束，先长束，后短束。2、横向预应力筋箱梁顶板横向预应力均为3-7Φ5钢绞线，钢绞线的抗拉强度也...
