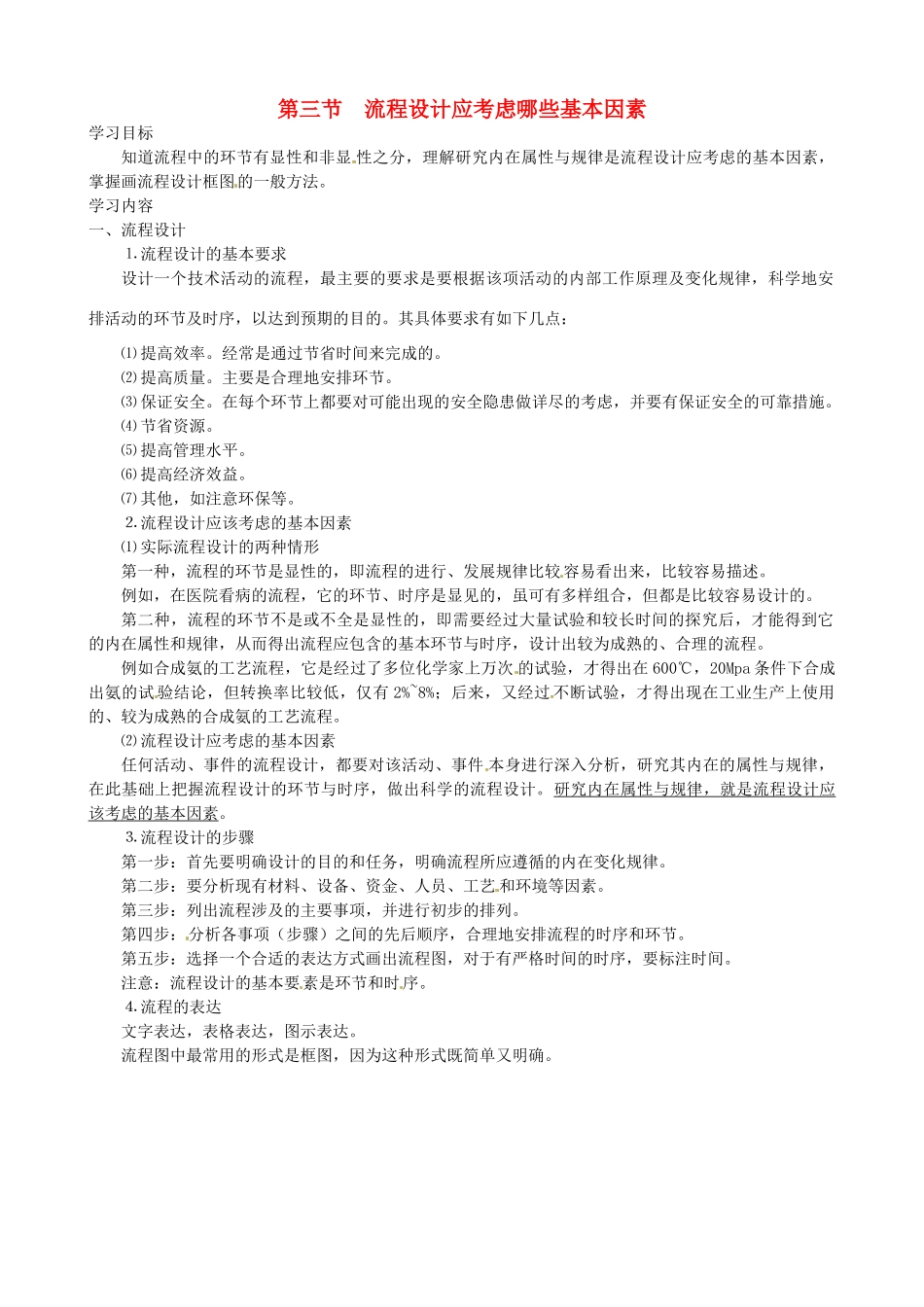

第三节流程设计应考虑哪些基本因素学习目标知道流程中的环节有显性和非显性之分，理解研究内在属性与规律是流程设计应考虑的基本因素，掌握画流程设计框图的一般方法。学习内容一、流程设计⒈流程设计的基本要求设计一个技术活动的流程，最主要的要求是要根据该项活动的内部工作原理及变化规律，科学地安排活动的环节及时序，以达到预期的目的。其具体要求有如下几点：⑴提高效率。经常是通过节省时间来完成的。⑵提高质量。主要是合理地安排环节。⑶保证安全。在每个环节上都要对可能出现的安全隐患做详尽的考虑，并要有保证安全的可靠措施。⑷节省资源。⑸提高管理水平。⑹提高经济效益。⑺其他，如注意环保等。⒉流程设计应该考虑的基本因素⑴实际流程设计的两种情形第一种，流程的环节是显性的，即流程的进行、发展规律比较容易看出来，比较容易描述。例如，在医院看病的流程，它的环节、时序是显见的，虽可有多样组合，但都是比较容易设计的。第二种，流程的环节不是或不全是显性的，即需要经过大量试验和较长时间的探究后，才能得到它的内在属性和规律，从而得出流程应包含的基本环节与时序，设计出较为成熟的、合理的流程。例如合成氨的工艺流程，它是经过了多位化学家上万次的试验，才得出在600℃，20Mpa条件下合成出氨的试验结论，但转换率比较低，仅有2%~8%；后来，又经过不断试验，才得出现在工业生产上使用的、较为成熟的合成氨的工艺流程。⑵流程设计应考虑的基本因素任何活动、事件的流程设计，都要对该活动、事件本身进行深入分析，研究其内在的属性与规律，在此基础上把握流程设计的环节与时序，做出科学的流程设计。研究内在属性与规律，就是流程设计应该考虑的基本因素。⒊流程设计的步骤第一步：首先要明确设计的目的和任务，明确流程所应遵循的内在变化规律。第二步：要分析现有材料、设备、资金、人员、工艺和环境等因素。第三步：列出流程涉及的主要事项，并进行初步的排列。第四步：分析各事项（步骤）之间的先后顺序，合理地安排流程的时序和环节。第五步：选择一个合适的表达方式画出流程图，对于有严格时间的时序，要标注时间。注意：流程设计的基本要素是环节和时序。⒋流程的表达文字表达，表格表达，图示表达。流程图中最常用的形式是框图，因为这种形式既简单又明确。⒌学画流程设计的框图画流程设计框图的一般方法：⑴根据对事物的内在属性和规律的分析，以及有关的考虑，将流程的全过程，按每个阶段的功能、作用的不同，分解为若干小过程——环节，并用方框表示环节。⑵按照每个小过程应该经历的时间顺序，将各环节依次排开，并用箭头线连接起来。⑶对某环节，按需要可在方框中或方框外，作简单注释，也可不做注释。确定目标，明确任务分析基本因素明确主要事项确定环节和时序修改方案列出流程图结束是否达到要求否是流程设计步骤（与设计的过程相联系）
