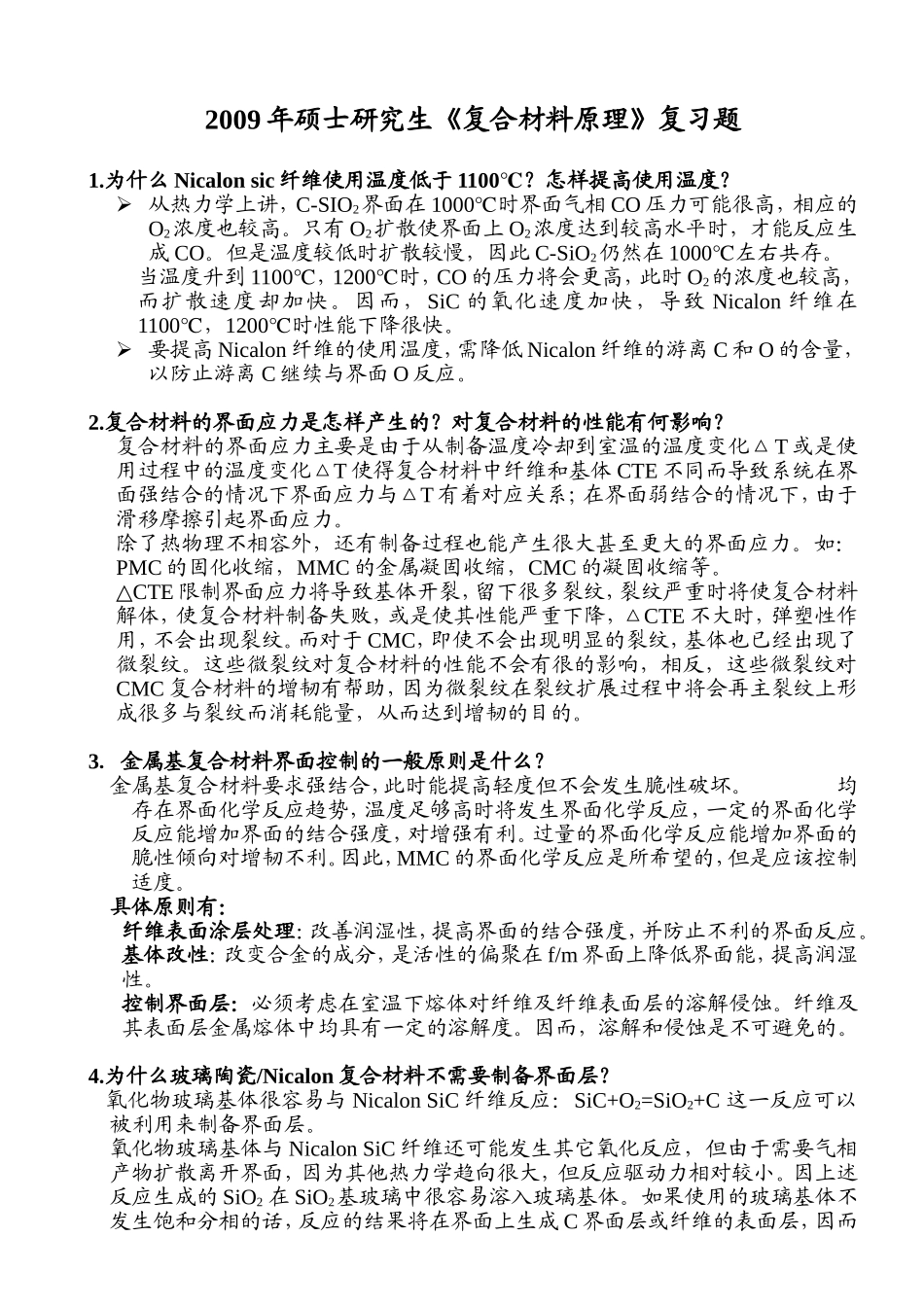

2009年硕士研究生《复合材料原理》复习题1
为什么Nicalonsic纤维使用温度低于1100℃
怎样提高使用温度
从热力学上讲,C-SIO2界面在1000℃时界面气相CO压力可能很高,相应的O2浓度也较高
只有O2扩散使界面上O2浓度达到较高水平时,才能反应生成CO
但是温度较低时扩散较慢,因此C-SiO2仍然在1000℃左右共存
当温度升到1100℃,1200℃时,CO的压力将会更高,此时O2的浓度也较高,而扩散速度却加快
因而,SiC的氧化速度加快,导致Nicalon纤维在1100℃,1200℃时性能下降很快
要提高Nicalon纤维的使用温度,需降低Nicalon纤维的游离C和O的含量,以防止游离C继续与界面O反应
复合材料的界面应力是怎样产生的
对复合材料的性能有何影响
复合材料的界面应力主要是由于从制备温度冷却到室温的温度变化△T或是使用过程中的温度变化△T使得复合材料中纤维和基体CTE不同而导致系统在界面强结合的情况下界面应力与△T有着对应关系;在界面弱结合的情况下,由于滑移摩擦引起界面应力
除了热物理不相容外,还有制备过程也能产生很大甚至更大的界面应力
如:PMC的固化收缩,MMC的金属凝固收缩,CMC的凝固收缩等
CTE△限制界面应力将导致基体开裂,留下很多裂纹,裂纹严重时将使复合材料解体,使复合材料制备失败,或是使其性能严重下降,△CTE不大时,弹塑性作用,不会出现裂纹
而对于CMC,即使不会出现明显的裂纹,基体也已经出现了微裂纹
这些微裂纹对复合材料的性能不会有很的影响,相反,这些微裂纹对CMC复合材料的增韧有帮助,因为微裂纹在裂纹扩展过程中将会再主裂纹上形成很多与裂纹而消耗能量,从而达到增韧的目的

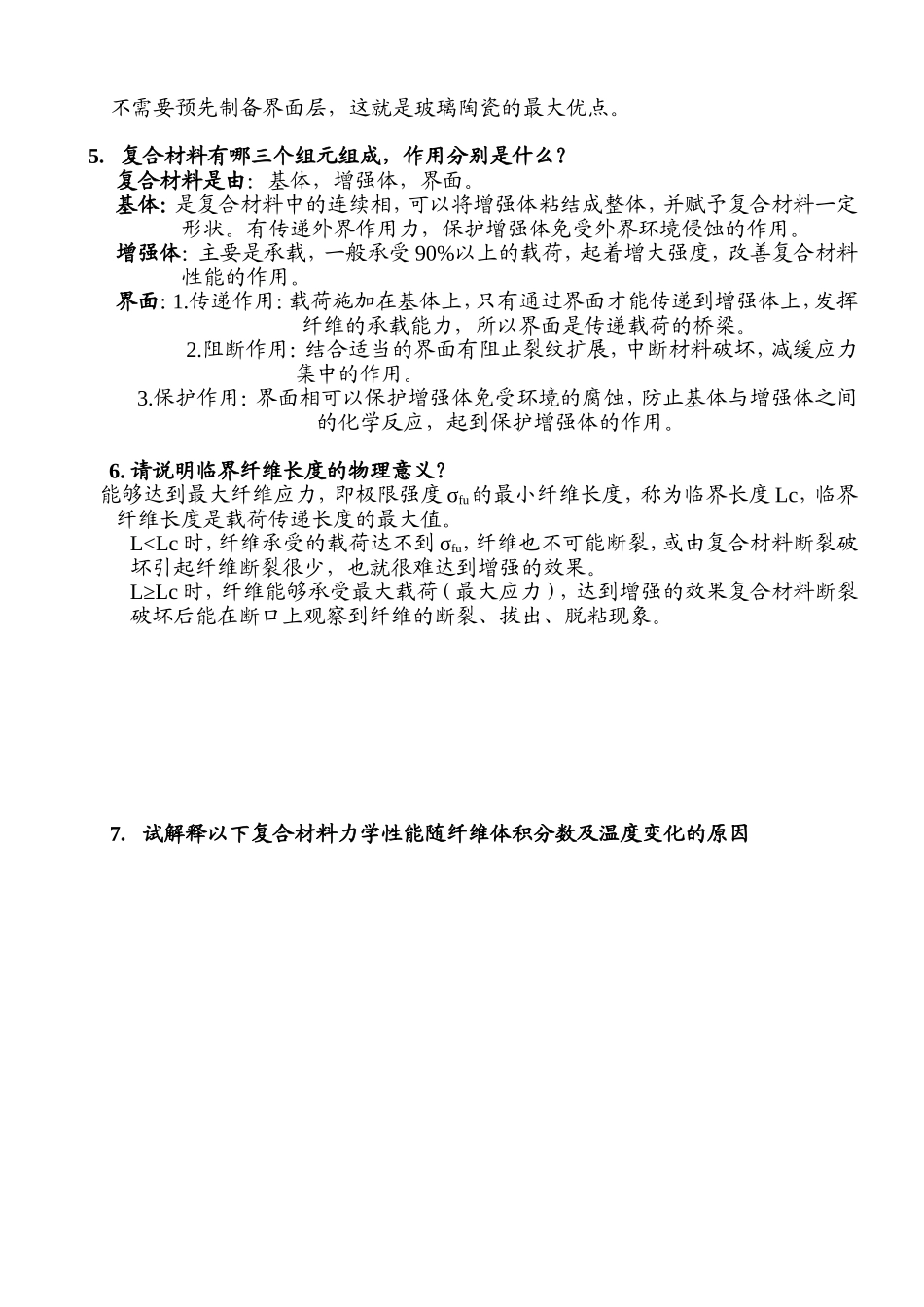

3.金属基复合材料界面控制的一般原则是什么
金属基复合材料要求强结合,此时能提高轻度但不会发生脆性破坏

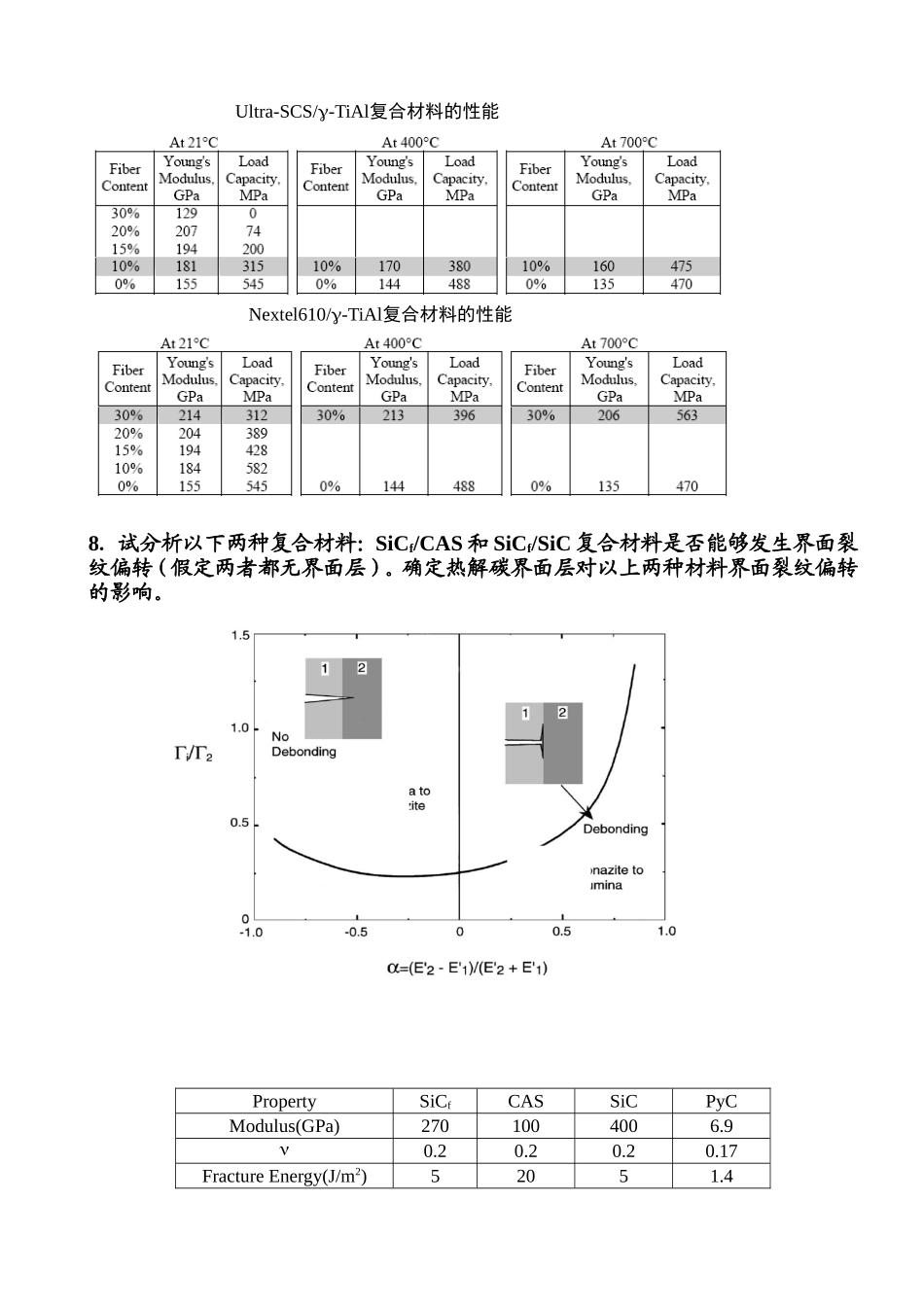

均存在界面化学反应趋势,温度足够高时将发
