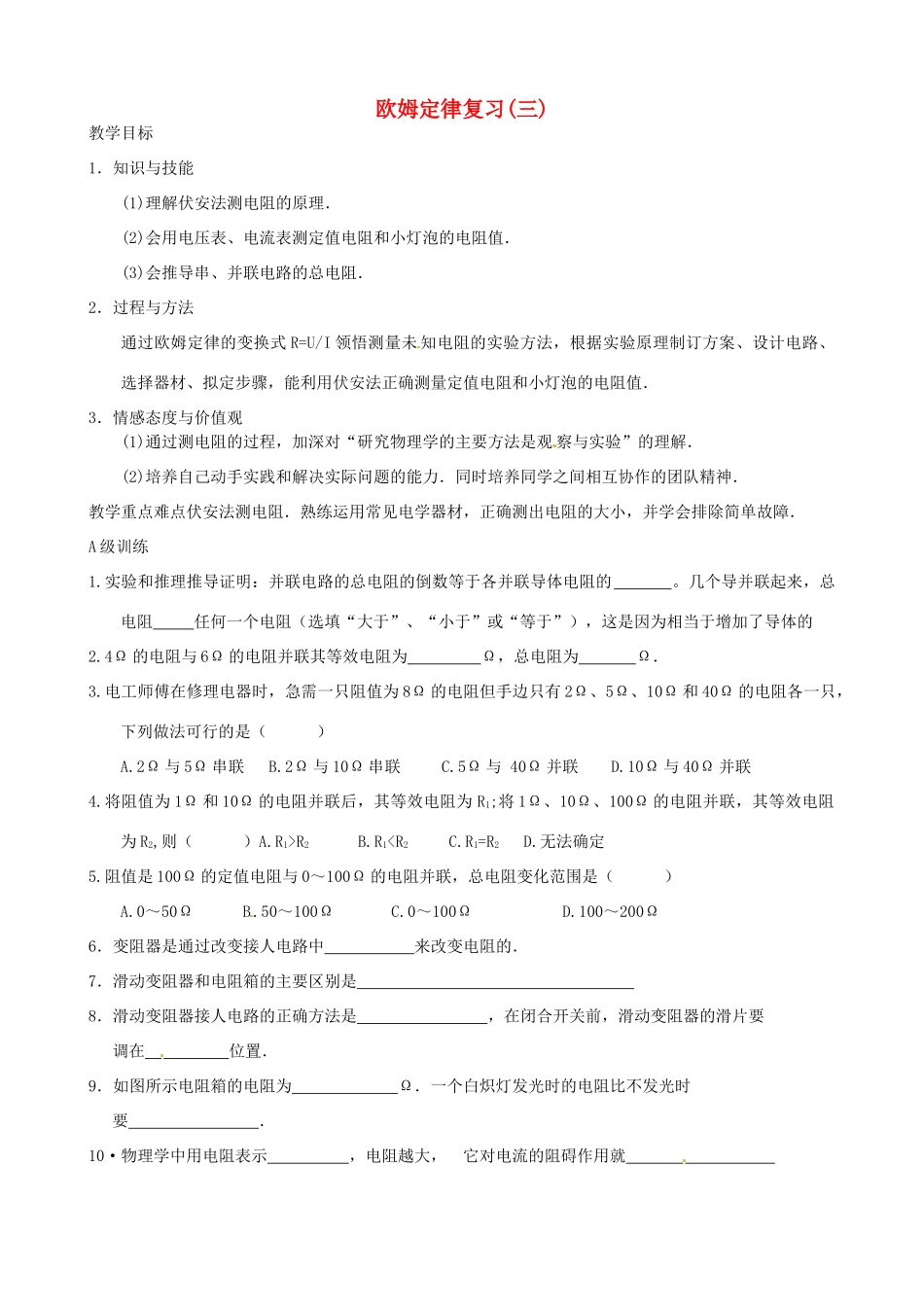

欧姆定律复习(三)教学目标1．知识与技能(1)理解伏安法测电阻的原理．(2)会用电压表、电流表测定值电阻和小灯泡的电阻值．(3)会推导串、并联电路的总电阻．2．过程与方法通过欧姆定律的变换式R=U/I领悟测量未知电阻的实验方法，根据实验原理制订方案、设计电路、选择器材、拟定步骤，能利用伏安法正确测量定值电阻和小灯泡的电阻值．3．情感态度与价值观(1)通过测电阻的过程，加深对“研究物理学的主要方法是观察与实验”的理解．(2)培养自己动手实践和解决实际问题的能力．同时培养同学之间相互协作的团队精神．教学重点难点伏安法测电阻．熟练运用常见电学器材，正确测出电阻的大小，并学会排除简单故障．A级训练1.实验和推理推导证明：并联电路的总电阻的倒数等于各并联导体电阻的。几个导并联起来，总电阻任何一个电阻（选填“大于”、“小于”或“等于”），这是因为相当于增加了导体的2.4Ω的电阻与6Ω的电阻并联其等效电阻为Ω，总电阻为Ω．3.电工师傅在修理电器时，急需一只阻值为8Ω的电阻但手边只有2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法可行的是（）A.2Ω与5Ω串联B.2Ω与10Ω串联C.5Ω与40Ω并联D.10Ω与40Ω并联4.将阻值为1Ω和10Ω的电阻并联后，其等效电阻为R1;将1Ω、10Ω、100Ω的电阻并联，其等效电阻为R2,则（）A.R1>R2B.R1R2)和白炽灯L并联在同一电路中时，所得出的电流与电压的关系图线．请判断：(1)自炽灯电流与电压的关系图线用图线表示；(2)R1电流与电压的关系图线是．13．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是()A.电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小14．小刚在“探究通过导体的电流与电压、电阻的关系”实验中，(1)他应采用的实验方法是(2)在研究电压的变化对电流的影响时，他连接的电路如图所示．但电路中有一根导线接错了，请你用笔在图中将接错的导线打上“×”，把正确的接线画上，并在虚线框内设计出研究电阻对电流的影响实验数据记录的表格．(3)在研究电阻对电流的影响时，把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：调节滑动变阻器的滑片，保持不变．(4)如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减小．你认为出现这一故障的原因是15．小明同学用电流表、电压表测量一只定值电阻的阻值，电路连接如图所示．(1)观察电路连接装置图可知，A表是表，B表是表(2)小明连接的电路和电表的量程选择均正确，闭合开关后，电压表和电流表的读数都很小，其原因是(3)解决了电路存在的问题后，闭合开关，电流表和电压表的示数如图所示，此时通过电阻的电流是A，电阻的阻值为Ω(4)用此电路测定电阻的阻值，存在的缺是．16．一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是()C级训练17．小刚同学通过实验，探究电流随电阻变化的规律．得到的实验数据如下表．(1)实验中加在导体两端的电压是V．(2)请在坐标系上画出电流随电阻R变化的图像．(3)分析表中的数据或图像，你能得出什么探究结论?18．如图所示，是伏安法测电阻的实验器材，其中电池组电压为6V，RX的阻值约10Ω左右．(1)老师...
