S71500PROFINETIO或DP从站故障诊断VIP免费

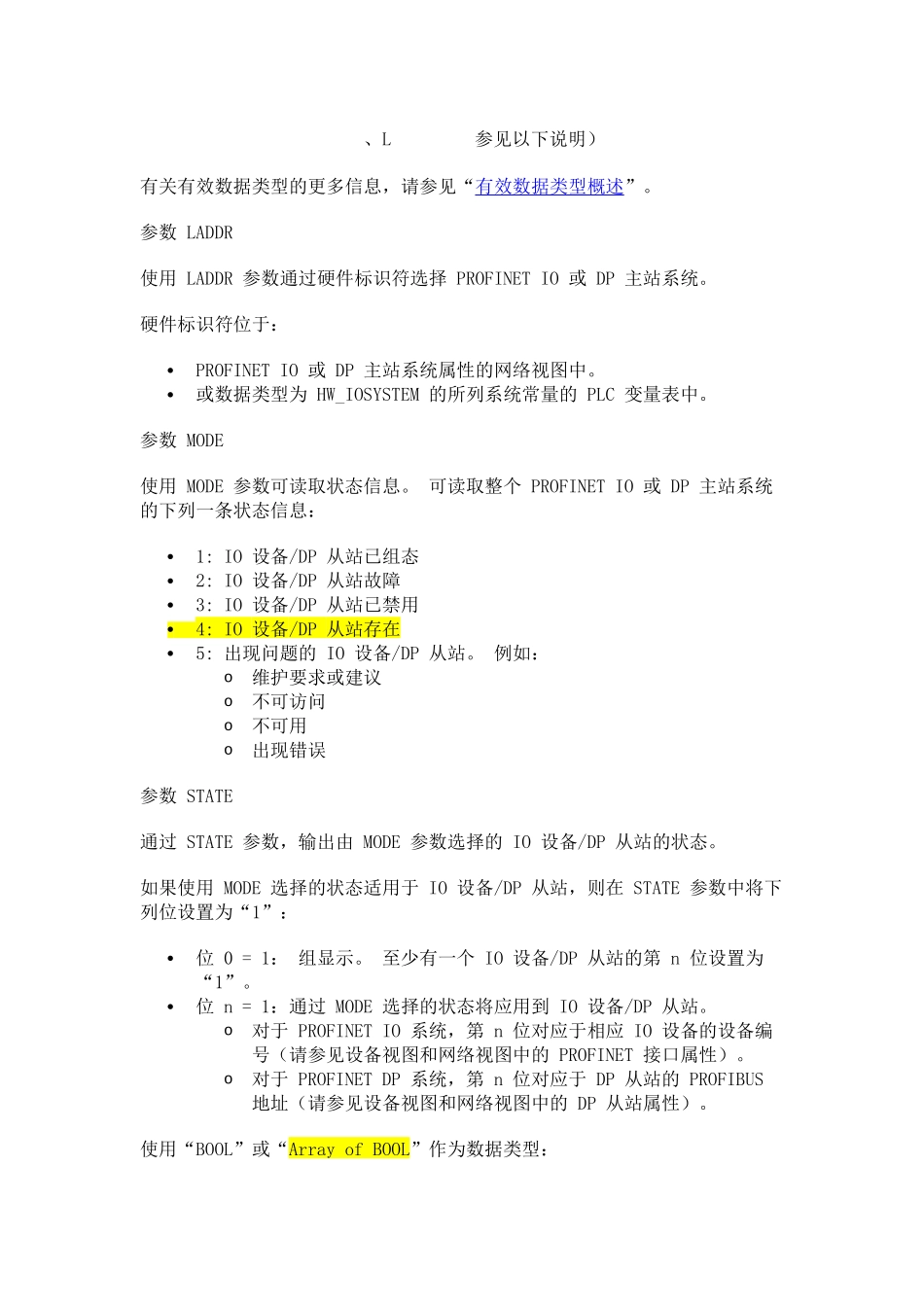

设备编号从：0开始，第四个为编号“4”在系统常量中找到：数据类型：HW_IOSYSTEM的变量；当前值:257；十进制按F1帮助：DeviceStates：读取IO系统的模块状态信息说明指令“DeviceStates”用于查询IO系统中所有模块的特定状态信息，即：PROFINETIO系统中所有IO设备的状态信息或DP主站系统中所有DP从站的状态信息输出的布尔值指示所选状态适用于的模块。例如，可以读取PROFINETIO系统中当前禁用的IO设备。此信息的显示还依赖于要读取的状态信息是否适用于至少一个IO设备或DP从站。可在循环OB以及中断OB（例如，OB82-诊断中断）中调用此指令。参数下表列出了指令“DeviceStates”的参数：参数声明数据类型存储区说明LADDRInputHW_IOSYSTEMI、Q、M、L或常量PROFINETIO或DP主站系统的硬件标识符（请参见以下说明）MODEInputUINTI、Q、M、D、L或常量选择要读取的状态信息（请参见以下说明）RET_VALReturnINTI、Q、M、D、L指令的状态（请参见以下说明）STATEInOutVARIANTI、Q、M、DIO设备或DP从站的状态缓冲区（请、L参见以下说明）有关有效数据类型的更多信息，请参见“有效数据类型概述”。参数LADDR使用LADDR参数通过硬件标识符选择PROFINETIO或DP主站系统。硬件标识符位于：PROFINETIO或DP主站系统属性的网络视图中。或数据类型为HW_IOSYSTEM的所列系统常量的PLC变量表中。参数MODE使用MODE参数可读取状态信息。可读取整个PROFINETIO或DP主站系统的下列一条状态信息：1:IO设备/DP从站已组态2:IO设备/DP从站故障3:IO设备/DP从站已禁用4:IO设备/DP从站存在5:出现问题的IO设备/DP从站。例如：o维护要求或建议o不可访问o不可用o出现错误参数STATE通过STATE参数，输出由MODE参数选择的IO设备/DP从站的状态。如果使用MODE选择的状态适用于IO设备/DP从站，则在STATE参数中将下列位设置为“1”：位0=1：组显示。至少有一个IO设备/DP从站的第n位设置为“1”。位n=1：通过MODE选择的状态将应用到IO设备/DP从站。o对于PROFINETIO系统，第n位对应于相应IO设备的设备编号（请参见设备视图和网络视图中的PROFINET接口属性）。o对于PROFINETDP系统，第n位对应于DP从站的PROFIBUS地址（请参见设备视图和网络视图中的DP从站属性）。使用“BOOL”或“ArrayofBOOL”作为数据类型：要仅输出状态信息的组显示位，可在STATE参数中使用BOOL数据类型。要输出所有IO设备/DP从站的状态信息，请使用下列长度的ArrayofBOOL：o对于PROFINETIO系统：1024位o对于DP主站系统：128位参数RET_VAL错误代码*(W#16#...)说明0无错误8091LADDR参数的硬件标识符不存在。请检查（例如，在系统常量中）项目中是否有LADDR值。8092LADDR不会寻址PROFINETIO或DP主站系统。8093STATE参数中的数据类型无效。80B1CPU不支持“DeviceStates”指令。80B2LADDR参数中指定的IO系统所用的CPU不支持所选的MODE参数。8452完整的状态信息，不适用于STATE参数中组态的变量。*在程序编辑器中，错误代码可显示为整数或十六进制值。有关切换显示格式的信息，请参见“另请参见”。示例-读取PROFINETIO主站系统中是否存在IO设备在以下示例中，将在IO系统中查询是否存在IO设备。IO系统将包含两个S7-1500系列的CPU。“PLC_14”CPU将包含程序，其中包括“DeviceStates”指令。“PLC_13”CPU将组态为一个IO设备。在“PLC_14”CPU中：在全局数据块中创建三个变量和一个“STATE”结构（数据类型为ArrayofBOOL），用于存储数据。在“PLC_14”CPU中：在循环OB中调用指令。如下所示互连指令的参数。在“PLC_13”CPU中：使用CPU属性将此CPU“PLC_13”设为IO设备。IO设备接收设备编号1。IO系统显示在网络视图中。在“PLC_14”CPU中：通过参数LADDR（“LADDR”）使“DeviceStates”指令了解IO系统的硬件标识符。根据参数MODE（“MODE”）的值“4”，在IO系统中搜索IO设备。在参数STATE（“STATE”）中，输出IO设备是否存在（基于参数MODE）的值。位0作为组值，指示IO设备存在。位1指示存在设备编号为1的IO设备。输出参数RET_VAL（“returnValue”）指示处理无错误。示例-读取PROFINETIO主站系统中发生故障的站PROFINETIO系统包含设备编号...
