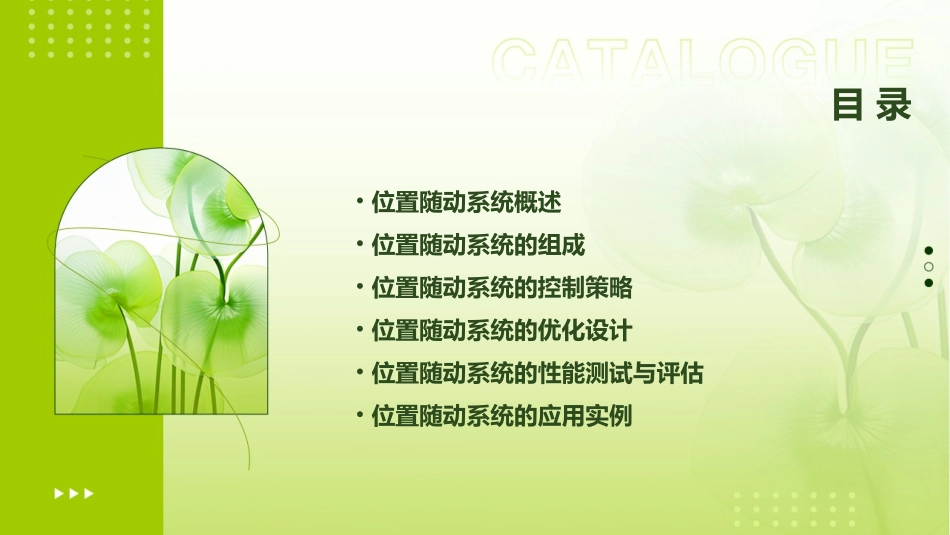

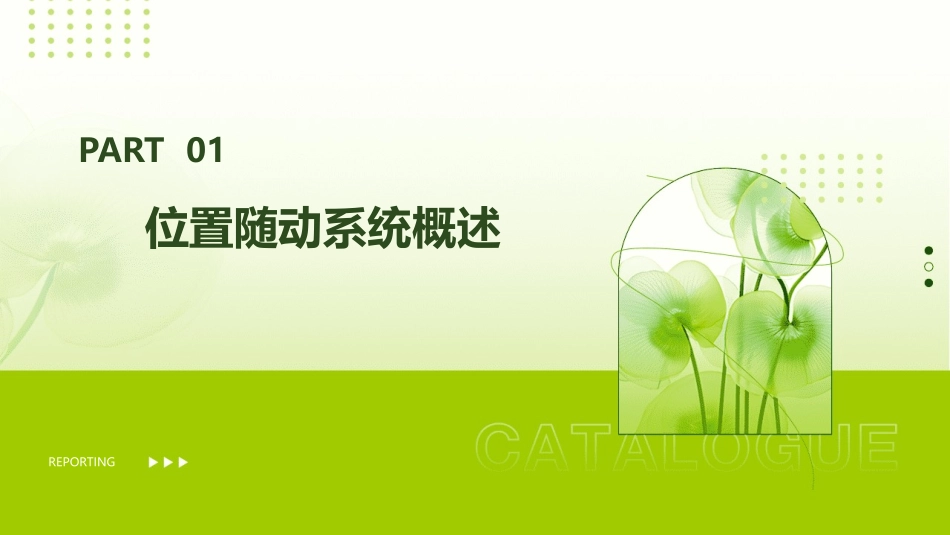

位置随动系统课件REPORTING目录•位置随动系统概述•位置随动系统的组成•位置随动系统的控制策略•位置随动系统的优化设计•位置随动系统的性能测试与评估•位置随动系统的应用实例PART01位置随动系统概述REPORTING位置随动系统是一种能够自动跟踪和调整输出位置的控制系统，通常由控制器、执行器和反馈装置组成。定义位置随动系统具有快速响应、高精度、高稳定性和可靠性等特点，能够实现复杂的位置控制和动态跟踪。特点定义与特点工作原理位置随动系统的工作原理是通过反馈装置获取输出位置信息，并将其与目标位置进行比较，控制器根据误差信号计算出控制量，驱动执行器进行调整，以减小误差并实现精确的位置控制。控制策略常见的控制策略包括比例控制、积分控制和微分控制等，根据不同的应用需求选择合适的控制策略。工作原理位置随动系统在工业自动化领域中广泛应用于数控机床、机器人、包装机械等设备的运动控制。工业自动化在交通运输领域，位置随动系统用于车辆自动驾驶、船舶航行控制、高铁列车控制等。交通运输在航空航天领域，位置随动系统用于导弹制导、卫星姿态控制、无人机飞行控制等。航空航天除了上述领域，位置随动系统还广泛应用于医疗设备、能源开发、科学研究等领域。其他领域应用领域PART02位置随动系统的组成REPORTING控制器控制器是位置随动系统的核心部分，负责接收输入信号，根据系统设定和运行状态，输出控制指令，驱动电机转动。控制器的性能直接影响整个系统的动态响应和稳态精度，常用的控制器有比例控制器、积分控制器和微分控制器等。驱动器是电机的控制装置，根据控制器的指令，调节电机的输入电压或电流，控制电机的转速和方向。常用的电机有直流电机、交流电机和步进电机等。电机是将电能转换为机械能的装置，是位置随动系统中的执行元件。电机与驱动器传感器是位置随动系统中的反馈元件，用于检测系统的运行状态和输出位置。常用的传感器有光电编码器、旋转变压器和霍尔元件等。传感器执行器执行器是将电机的输出转换为机械运动的装置，是位置随动系统中的输出元件。常用的执行器有丝杠、齿轮和链条等。PART03位置随动系统的控制策略REPORTING123线性控制策略是指将位置随动系统中的非线性因素进行线性化处理，通过线性控制系统理论进行设计和分析。线性控制策略通常采用状态反馈或输出反馈，通过线性矩阵不等式等方法进行系统稳定性和性能分析。线性控制策略具有简单、直观和易于实现等优点，适用于某些特定情况下的一阶或二阶非线性系统。线性控制策略非线性控制策略非线性控制策略是指直接对非线性系统进行建模和控制，利用非线性系统的特性进行优化和控制。非线性控制策略通常采用反馈线性化、滑模控制、反步法等方法，通过非线性分析和设计实现系统的稳定性和性能优化。非线性控制策略具有对非线性特性适应性好、控制精度高等优点，适用于高阶非线性系统和具有复杂动态特性的系统。自适应控制策略是指根据系统的动态特性和环境变化自适应地调整控制器参数或控制律，以实现系统的稳定性和性能优化。自适应控制策略通常采用模型参考自适应、自适应鲁棒控制等方法，通过自适应算法不断更新控制器参数或状态反馈增益，以适应系统参数变化和外部干扰。自适应控制策略具有对未知参数和外部干扰的适应性和鲁棒性，适用于具有不确定性和时变特性的系统。自适应控制策略PART04位置随动系统的优化设计REPORTING根据系统需求，选择合适的电机类型和规格，优化电机的电压、电流、转速等参数，以提高系统的性能和效率。电机参数优化根据工作负载和转速要求，选择合适的传动装置（如减速器、链条、带轮等），并优化其参数，如传动比、传动效率等，以减小能量损失和振动。传动装置参数优化选择精度高、稳定性好的传感器，并优化其参数，如量程、分辨率、响应时间等，以提高系统的测量精度和响应速度。传感器参数优化参数优化机械结构优化01根据系统的运动特性和负载要求，优化机械结构的设计，如连杆长度、关节角度、运动轨迹等，以提高系统的刚度、稳定性和动态性能。控制系统结构优化02根据系统的控制需求和控制算法，优化控制系统的硬件和软件设计，如...
