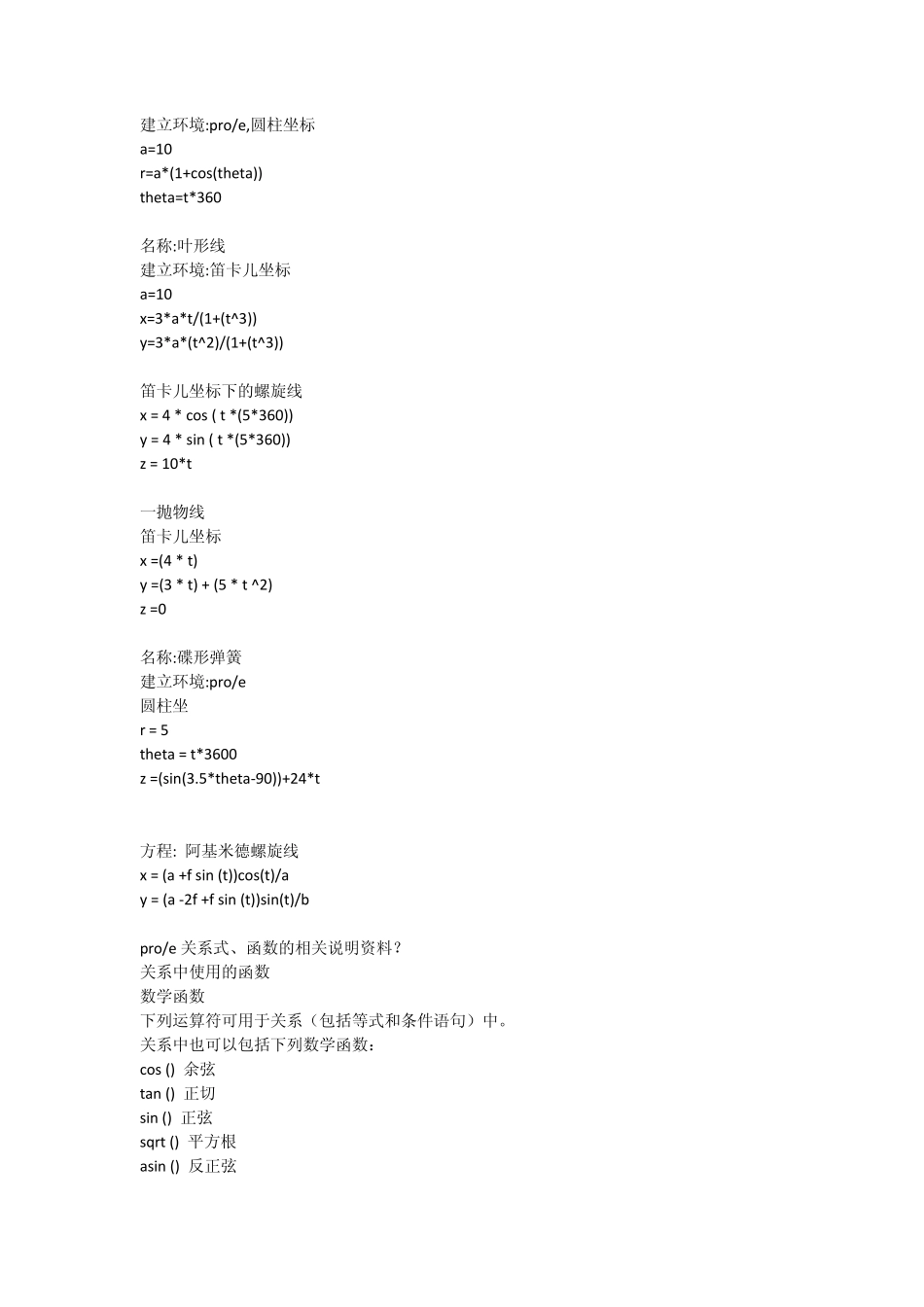

实体或曲面在做变截面扫描(Var Sec Swp )时，外型变化除了受到 X-vector Trajectory 的 3D 曲线控制之外也可用下列两种方式来控制： 1. 使用 relation 结合 trajpar 参数来控制截面参数的变化。Trajpar 是 Pro/E 的内参（轨迹参数），它是从 0 到 1 的一个变量（呈线性变化）代表扫出特征的长度百分比。在扫出的开始时，trajpar 的值是 0；结束时为 1。使用举例：在草绘的 Relation 中加入关系式 sd#=trajpar+n，此时尺寸 sd#受到 trajpar+n 控制。在 sweep 开始时值为 n，结束时值为 n+1。截面的高度尺寸呈线性变化。若截面的高度尺寸受 sd#=sin(trajpar*360)+n 控制，则呈现 sin 曲线变化。 2. 使用 relation 结合基准图形（datum graph）及 trajpar 参数来控制截面参数的变化。我们可利用 datum graph 来控制截面的变化，也可使用 datum graph 来控制三维实体或曲面的造型变化。先说明 datum graph 曲线的使用情况，创建位置为 feature>create>datum>graph再给出 graph 曲线的名称。绘制时给定坐标系，曲线的 x 轴方向会随着 sweep 变化，起点代表 sweep 开始，终点代表 sweep 结束。（说明：在控制方程中根据需要选取曲线的一段或全部）曲线在某点的 y 值即是变量值。使用 datum graph 控制截面的格式如下： SD#=evalgraph(“graph_name” , x_value) 式中 SD#代表欲变化的参数（SD 表示草绘尺寸），graph_name 为 datum graph 的名称，x_value代表扫描的“行程”，evalgraph(Evaluate Graph)是 Pro/E 系统默认的基准控制曲线计算函数，其功能为当变量 x_value 变化时计算相应的 y 值，然后指定给 SD#。X_value 的值可以是实数或表达式，如果是表达式可含有trajpar 参数（根据用户需求而定）。 注：datum graph 必须在 sweep 特征之前创建，或使用 reorder 将之置于sweep 特征之前。 名称：正弦曲线 建立环境：Pro/E 软件、笛卡尔坐标系 x=50*t y=10*sin(t*360) z=0 名称：螺旋线(Helical curve) 建立环境：PRO/E；圆柱坐标（cylindrical） r=t theta=10+t*(20*360) z=t*3 蝴蝶曲线 球坐标 PRO/E 方程：rho = 8 * t theta = 360 * t * 4 phi = -360 * t * 8 Rhodonea 曲线 采用笛卡尔坐标系 theta=t*360*4 x=25+(10-6)*cos(theta)+10*cos((10/6-1)*theta) y=25+(10-6)*sin(theta)-6*sin((10/6-1)...
