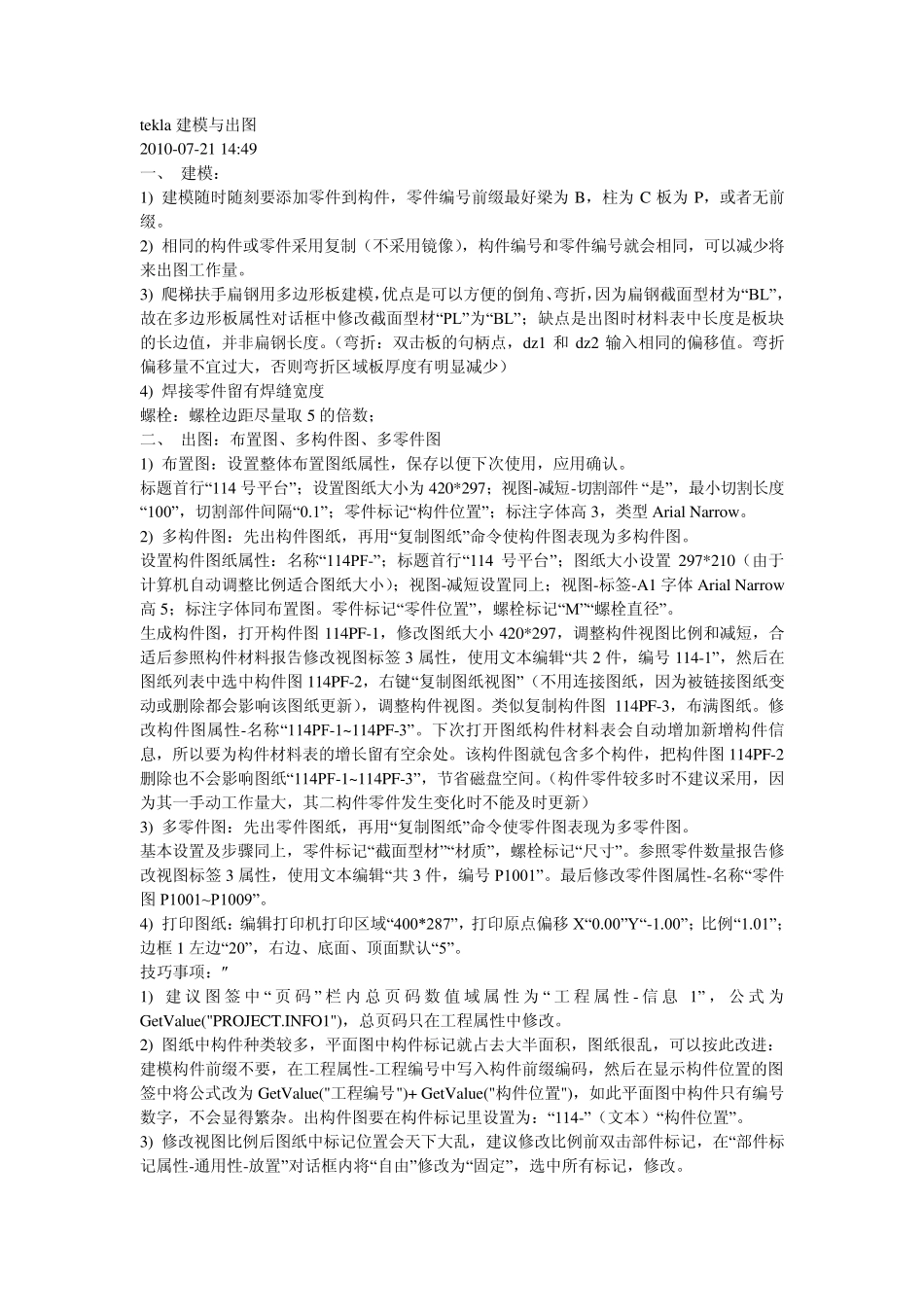

tekla 建模与出图 2010-07-21 14:49 一、 建模： 1) 建模随时随刻要添加零件到构件，零件编号前缀最好梁为 B，柱为 C 板为 P，或者无前缀。 2) 相同的构件或零件采用复制（不采用镜像），构件编号和零件编号就会相同，可以减少将来出图工作量。 3) 爬梯扶手扁钢用多边形板建模，优点是可以方便的倒角、弯折，因为扁钢截面型材为“BL”，故在多边形板属性对话框中修改截面型材“PL”为“BL”；缺点是出图时材料表中长度是板块的长边值，并非扁钢长度。（弯折：双击板的句柄点，dz1 和 dz2 输入相同的偏移值。弯折偏移量不宜过大，否则弯折区域板厚度有明显减少） 4) 焊接零件留有焊缝宽度 螺栓：螺栓边距尽量取 5 的倍数； 二、 出图：布置图、多构件图、多零件图 1) 布置图：设置整体布置图纸属性，保存以便下次使用，应用确认。 标题首行“114 号平台”；设置图纸大小为 420*297；视图-减短-切割部件 “是”，最小切割长度“100”，切割部件间隔“0.1”；零件标记“构件位置”；标注字体高 3，类型 Arial Narrow。 2) 多构件图：先出构件图纸，再用“复制图纸”命令使构件图表现为多构件图。 设置构件图纸属性：名称“114PF-”；标题首行“114 号平台”；图纸大小设置 297*210（由于计算机自动调整比例适合图纸大小）；视图-减短设置同上；视图-标签-A1 字体 Arial Narrow高 5；标注字体同布置图。零件标记“零件位置”，螺栓标记“M”“螺栓直径”。 生成构件图，打开构件图114PF-1，修改图纸大小 420*297，调整构件视图比例和减短，合适后参照构件材料报告修改视图标签 3 属性，使用文本编辑“共 2 件，编号 114-1”，然后在图纸列表中选中构件图114PF-2，右键“复制图纸视图”（不用连接图纸，因为被链接图纸变动或删除都会影响该图纸更新），调整构件视图。类似复制构件图114PF-3，布满图纸。修改构件图属性-名称“114PF-1~114PF-3”。下次打开图纸构件材料表会自动增加新增构件信息，所以要为构件材料表的增长留有空余处。该构件图就包含多个构件，把构件图114PF-2删除也不会影响图纸“114PF-1~114PF-3”，节省磁盘空间。（构件零件较多时不建议采用，因为其一手动工作量大，其二构件零件发生变化时不能及时更新） 3) 多零件图：先出零件图纸，再用“复制图纸”命令使零件图表现为多零件图。 基本设置及步骤同上，零件标记“截面型材”“材质”，螺栓标记“尺寸”。参照零件数量报告修...
