IGCC整体煤气化联合循环技术完整的资料

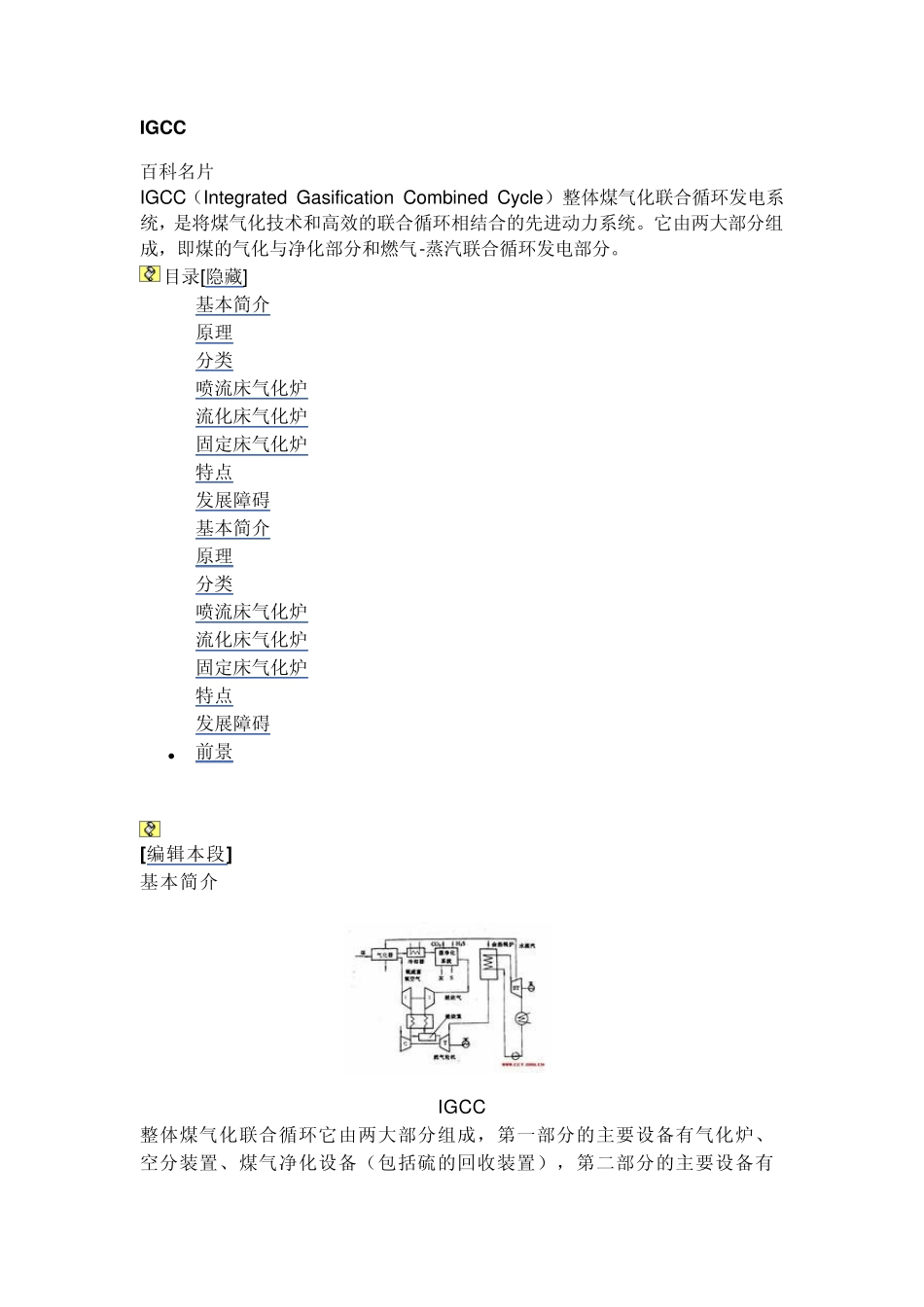

IGCC整体煤气化联合循环技术完整的资料_第1页
1/13

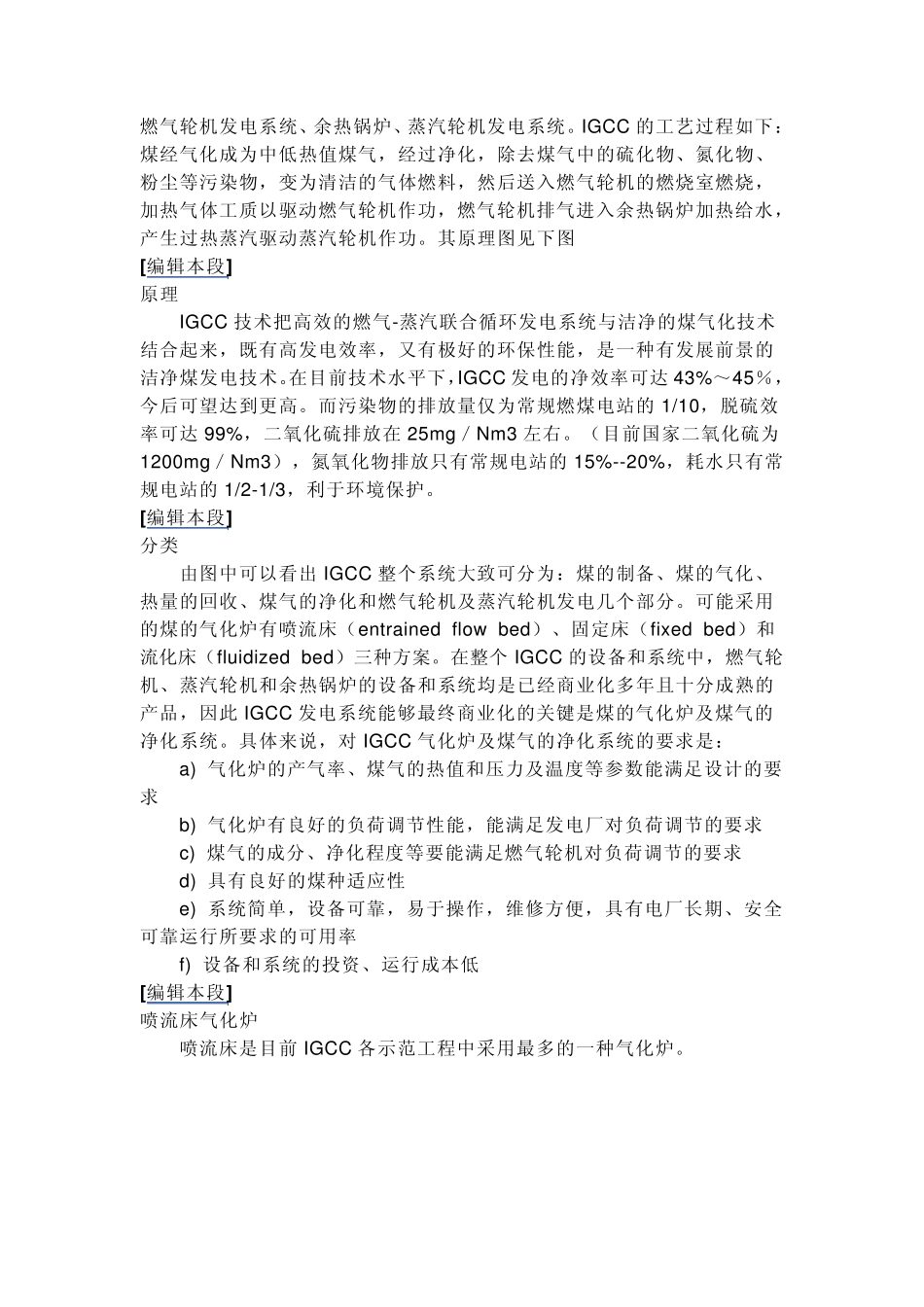

IGCC整体煤气化联合循环技术完整的资料_第2页
2/13

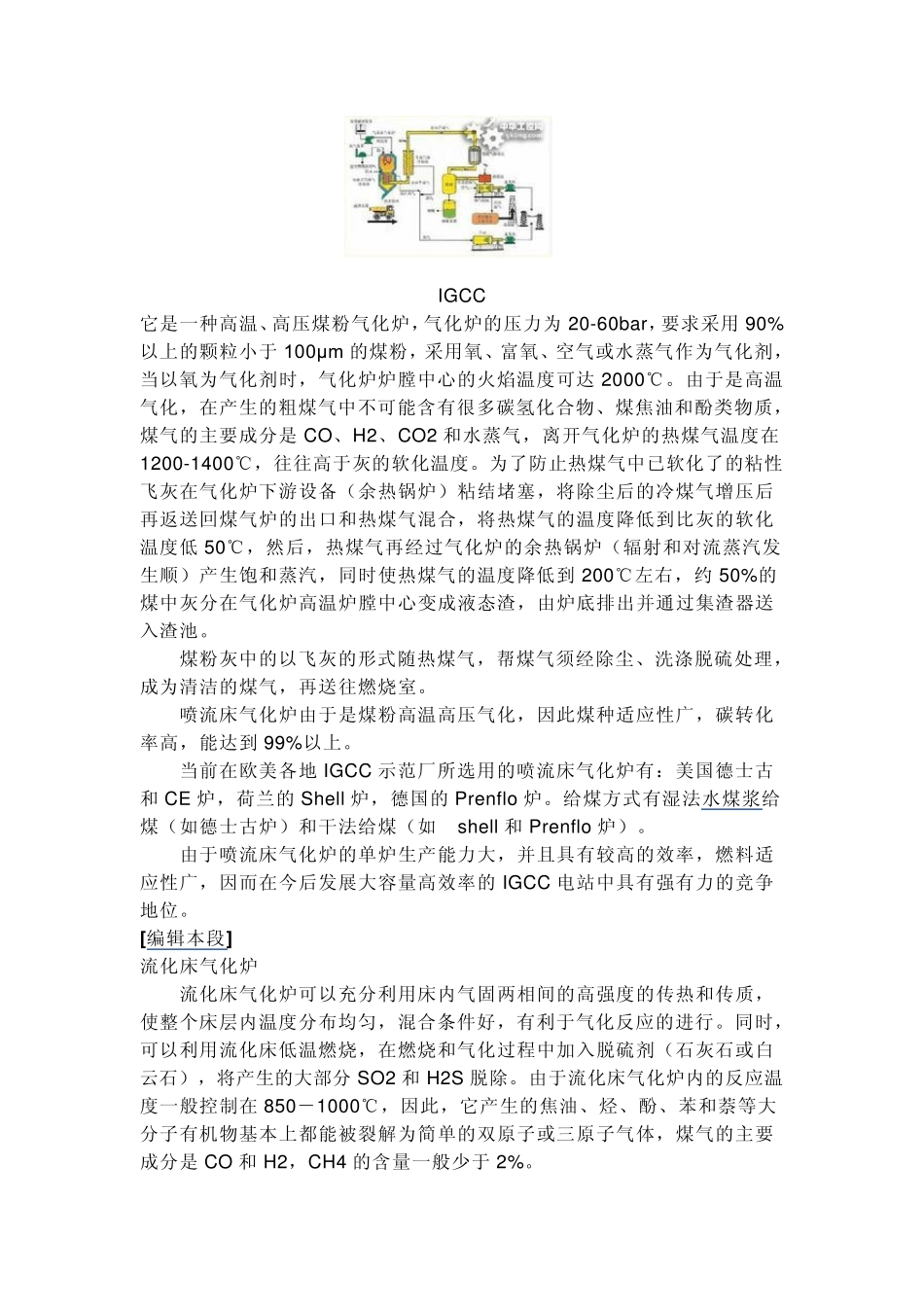

IGCC整体煤气化联合循环技术完整的资料_第3页
3/13
IGCC 百科名片 IGCC(Integrated Gasification Combined Cy cle)整体煤气化联合循环发电系统,是将煤气化技术和高效的联合循环相结合的先进动力系统。它由两大部分组成,即煤的气化与净化部分和燃气-蒸汽联合循环发电部分。 目录[隐藏] 基本简介 原理 分类 喷流床气化炉 流化床气化炉 固定床气化炉 特点 发展障碍 基本简介 原理 分类 喷流床气化炉 流化床气化炉 固定床气化炉 特点 发展障碍  前景 [编辑本段] 基本简介 IGCC 整体煤气化联合循环它由两大部分组成,第一部分的主要设备有气化炉、空分装置、煤气净化设备(包括硫的回收装置),第二部分的主要设备有燃气轮机发电系统、余热锅炉、蒸汽轮机发电系统。IGCC 的工艺过程如下:煤经气化成为中低热值煤气,经过净化,除去煤气中的硫化物、氮化物、粉尘等污染物,变为清洁的气体燃料,然后送入燃气轮机的燃烧室燃烧,加热气体工质以驱动燃气轮机作功,燃气轮机排气进入余热锅炉加热给水,产生过热蒸汽驱动蒸汽轮机作功。其原理图见下图 [编辑本段] 原理 IGCC 技术把高效的燃气-蒸汽联合循环发电系统与洁净的煤气化技术结合起来,既有高发电效率,又有极好的环保性能,是一种有发展前景的洁净煤发电技术。在目前技术水平下,IGCC 发电的净效率可达 43%~45%,今后可望达到更高。而污染物的排放量仅为常规燃煤电站的 1/10,脱硫效率可达 99%,二氧化硫排放在 25mg/Nm3 左右。(目前国家二氧化硫为1200mg/Nm3),氮氧化物排放只有常规电站的 15%--20%,耗水只有常规电站的 1/2-1/3,利于环境保护。 [编辑本段] 分类 由图中可以看出 IGCC 整个系统大致可分为:煤的制备、煤的气化、热量的回收、煤气的净化和燃气轮机及蒸汽轮机发电几个部分。可能采用的煤的气化炉有喷流床(entrained flow bed)、固定床(fixed bed)和流化床(fluidized bed)三种方案。在整个 IGCC 的设备和系统中,燃气轮机、蒸汽轮机和余热锅炉的设备和系统均是已经商业化多年且十分成熟的产品,因此 IGCC 发电系统能够最终商业化的关键是煤的气化炉及煤气的净化系统。具体来说,对 IGCC 气化炉及煤气的净化系统的要求是: a) 气化炉的产气率、煤气的热值和压力及温度等参数能满足设计的要求 b) 气化炉有良好的负荷调节性能,能满足发电厂对负荷调节的要求 c) 煤气的成分、净化程度等要能满足燃气轮机对负荷调节的要求 d) 具有良好的煤种适应性 e)...
