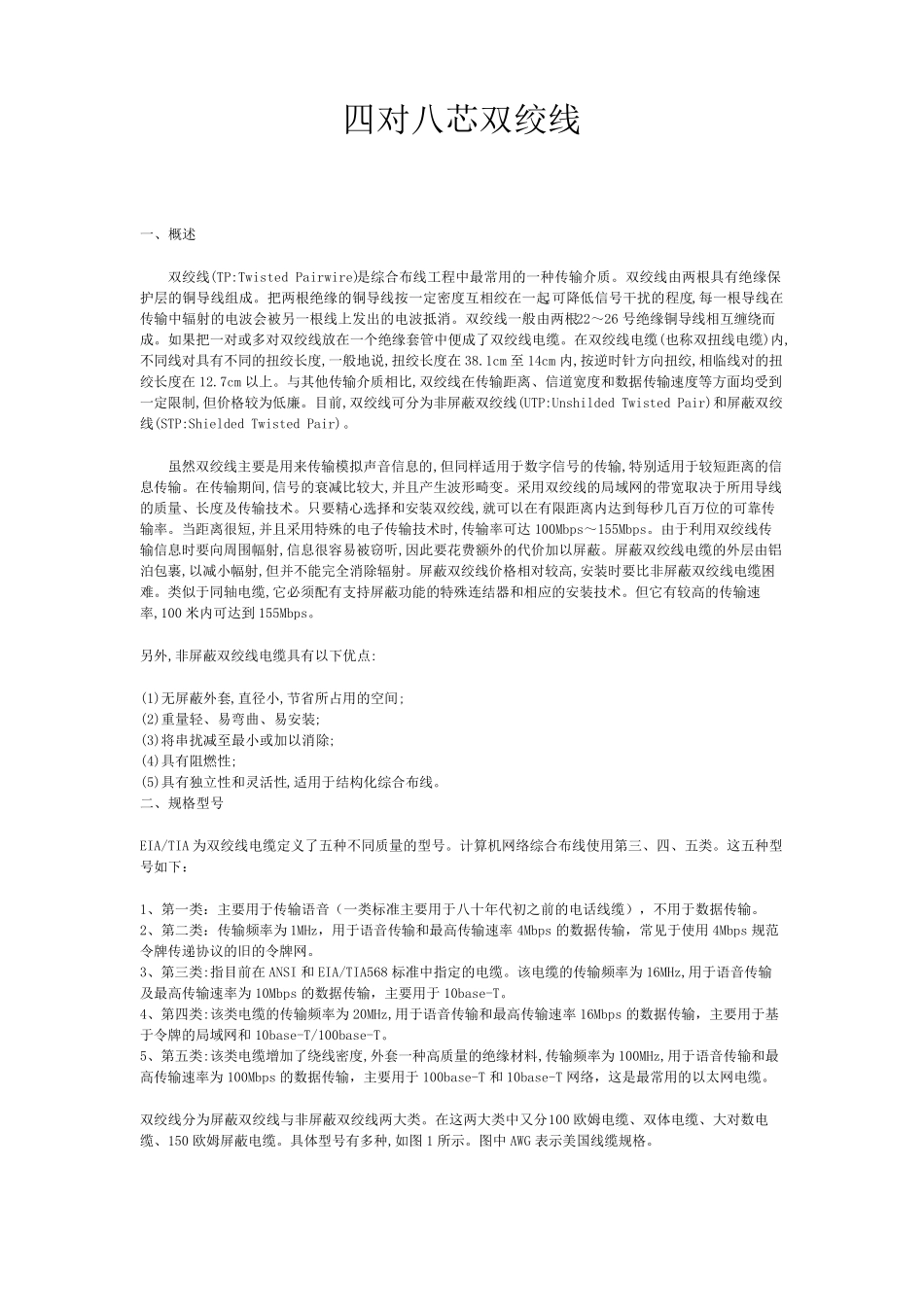

四对八芯双绞线 一、概述 双绞线(TP:Twisted Pairwire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起,可降低信号干扰的程度,每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。双绞线一般由两根22～26 号绝缘铜导线相互缠绕而成。如果把一对或多对双绞线放在一个绝缘套管中便成了双绞线电缆。在双绞线电缆(也称双扭线电缆)内,不同线对具有不同的扭绞长度,一般地说,扭绞长度在 38.1cm 至 14cm 内,按逆时针方向扭绞,相临线对的扭绞长度在 12.7cm 以上。与其他传输介质相比,双绞线在传输距离、信道宽度和数据传输速度等方面均受到一定限制,但价格较为低廉。目前,双绞线可分为非屏蔽双绞线(UTP:Unshilded Twisted Pair)和屏蔽双绞线(STP:Shielded Twisted Pair)。 虽然双绞线主要是用来传输模拟声音信息的,但同样适用于数字信号的传输,特别适用于较短距离的信息传输。在传输期间,信号的衰减比较大,并且产生 波形 畸 变 。采 用双绞线的局 域 网 的带 宽取 决 于所 用导线的质量 、长度及 传输技 术 。只 要精 心 选 择 和安 装 双绞线,就 可以在有限距离内达 到每秒 几 百 万 位 的可靠 传输率 。当 距离很 短,并且采 用特殊 的电子 传输技 术 时,传输率 可达 100Mbps～155Mbps。由于利 用双绞线传输信息时要向周 围 幅 射,信息很 容 易 被窃 听 ,因 此 要花 费 额 外 的代 价加 以屏蔽。屏蔽双绞线电缆的外 层由铝泊 包 裹 ,以减小 幅 射,但并不能 完 全 消除 辐射。屏蔽双绞线价格相对较高 ,安 装 时要比非屏蔽双绞线电缆困难 。类 似 于同轴 电缆,它 必 须 配 有支 持 屏蔽功 能 的特殊 连 结 器 和相应 的安 装 技 术 。但它 有较高 的传输速率 ,100 米 内可达 到 155Mbps。 另外 ,非屏蔽双绞线电缆具有以下 优 点 : (1)无 屏蔽外 套,直 径 小 ,节 省 所 占 用的空 间; (2)重 量 轻 、易 弯 曲 、易 安 装 ; (3)将 串 扰减至最小 或加 以消除 ; (4)具有阻 燃 性 ; (5)具有独 立 性 和灵 活 性 ,适用于结 构 化 综合布线。 二 、规 格型 号 EIA/TIA 为双绞线电缆定义 了五 种不同质量 的型 号。计 算 机 网 络 综合布线使 用第 三 、四、五 类 。这 五 种型号如...
