变配电室、弱电间设计要求浅谈VIP专享

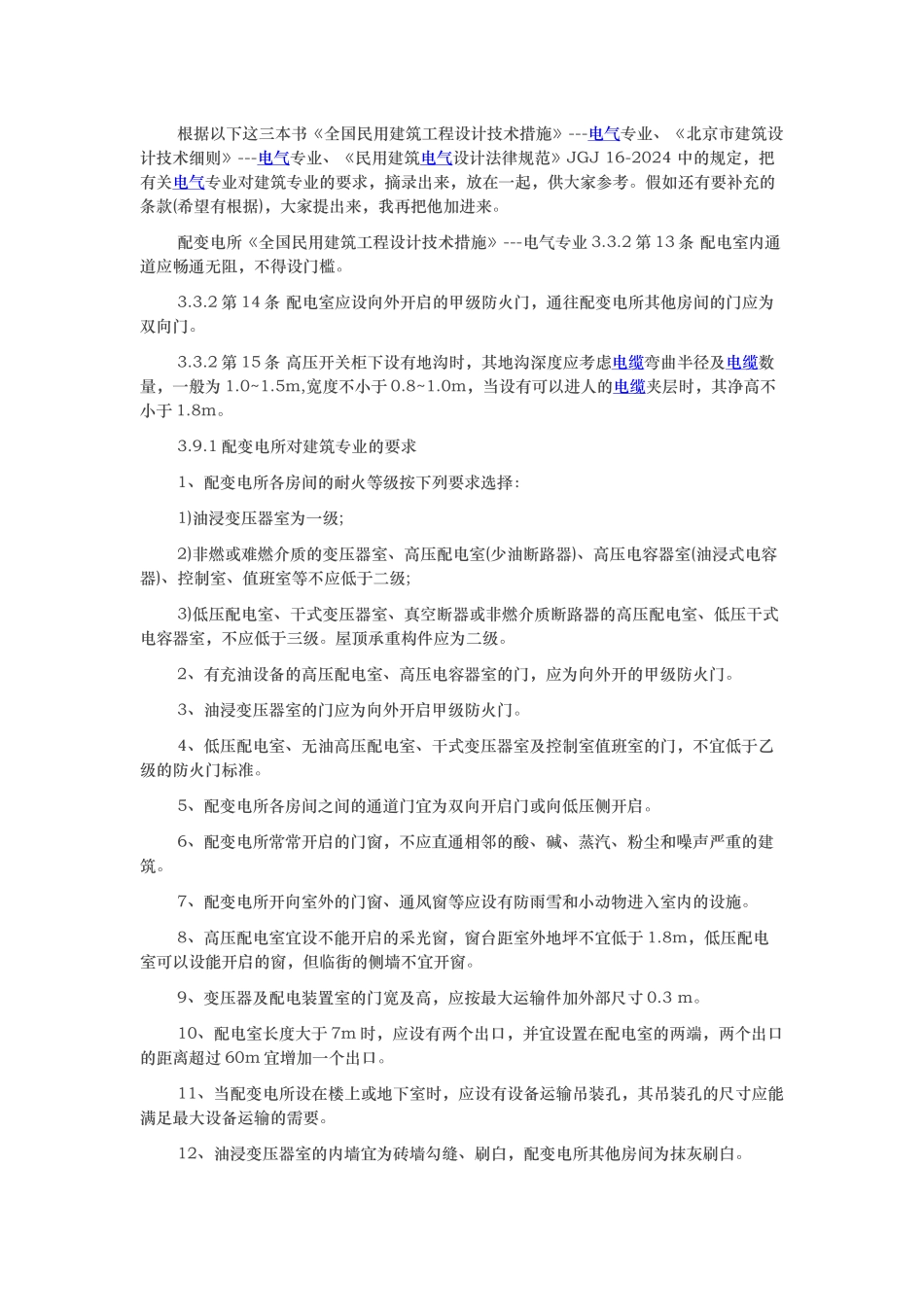

根据以下这三本书《全国民用建筑工程设计技术措施》---电气专业、《北京市建筑设计技术细则》---电气专业、《民用建筑电气设计法律规范》JGJ 16-2024 中的规定，把有关电气专业对建筑专业的要求，摘录出来，放在一起，供大家参考。假如还有要补充的条款(希望有根据)，大家提出来，我再把他加进来。配变电所《全国民用建筑工程设计技术措施》---电气专业 3.3.2 第 13 条 配电室内通道应畅通无阻，不得设门槛。3.3.2 第 14 条 配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。3.3.2 第 15 条 高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为 1.0~1.5m,宽度不小于 0.8~1.0m，当设有可以进人的电缆夹层时，其净高不小于 1.8m。3.9.1 配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1)油浸变压器室为一级;2)非燃或难燃介质的变压器室、高压配电室(少油断路器)、高压电容器室(油浸式电容器)、控制室、值班室等不应低于二级;3)低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。屋顶承重构件应为二级。2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。3、油浸变压器室的门应为向外开启甲级防火门。4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。6、配变电所常常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于 1.8m，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸 0.3 m。10、配电室长度大于 7m 时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过 60m 宜增加一个出口。11、当配变电所设在楼上或地下室时，应设有设备运输吊装孔，其吊装孔的尺寸应能满足最大设备运输的需要。12、油浸变压器室的内墙宜为砖墙勾缝、刷白，配变电所其他房间为抹灰刷白。13、配变电所各房间地面宜采纳高标号水泥抹面压光或水磨石地面，有通风要求的变压器室和电容器室，应采纳抬高地坪的方案，变压器室的地面应设有坡向中间通风洞 2%的坡度。14...
