智能交通灯控制系统设计说明书

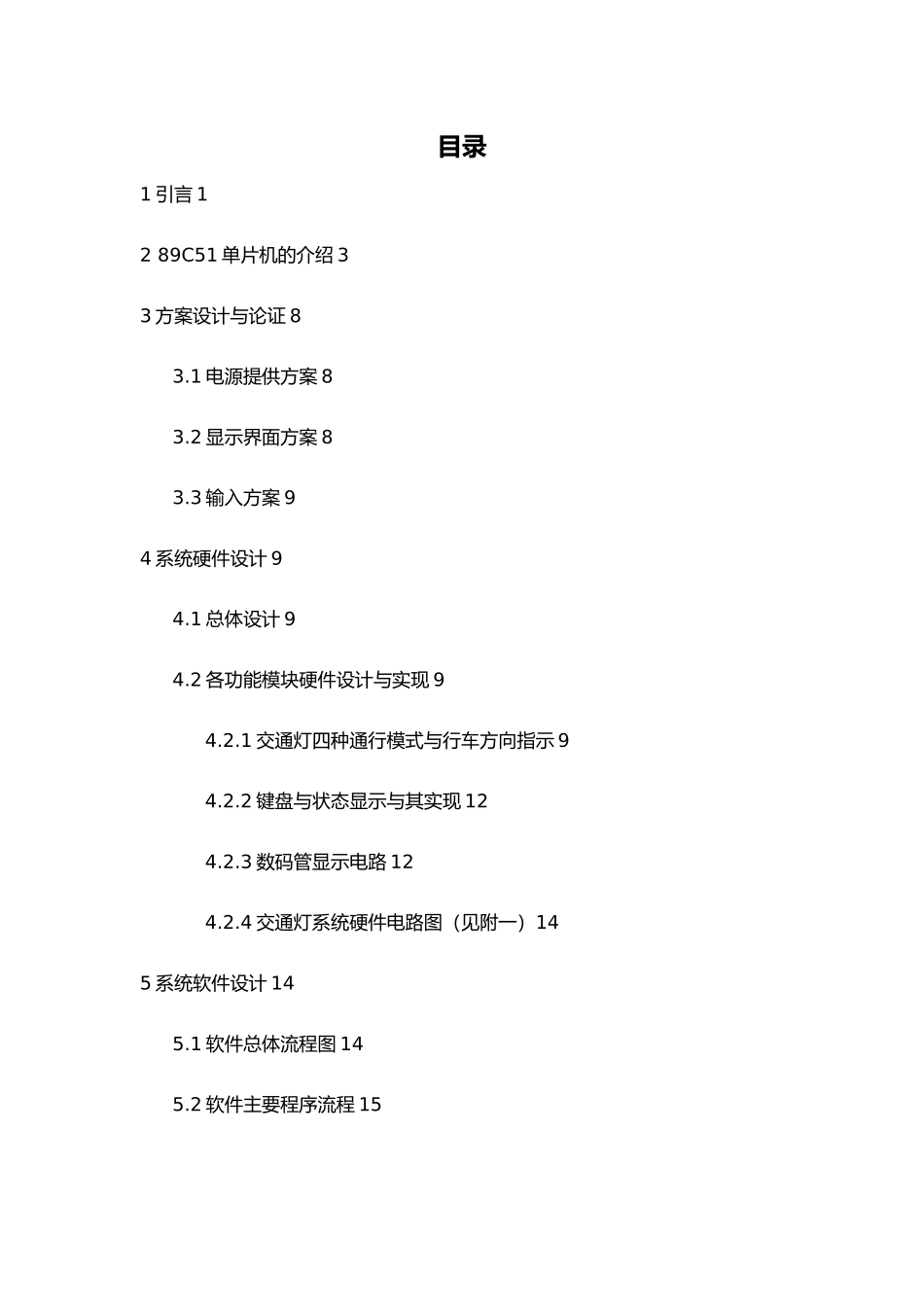

智能交通灯控制系统设计说明书_第1页
1/40

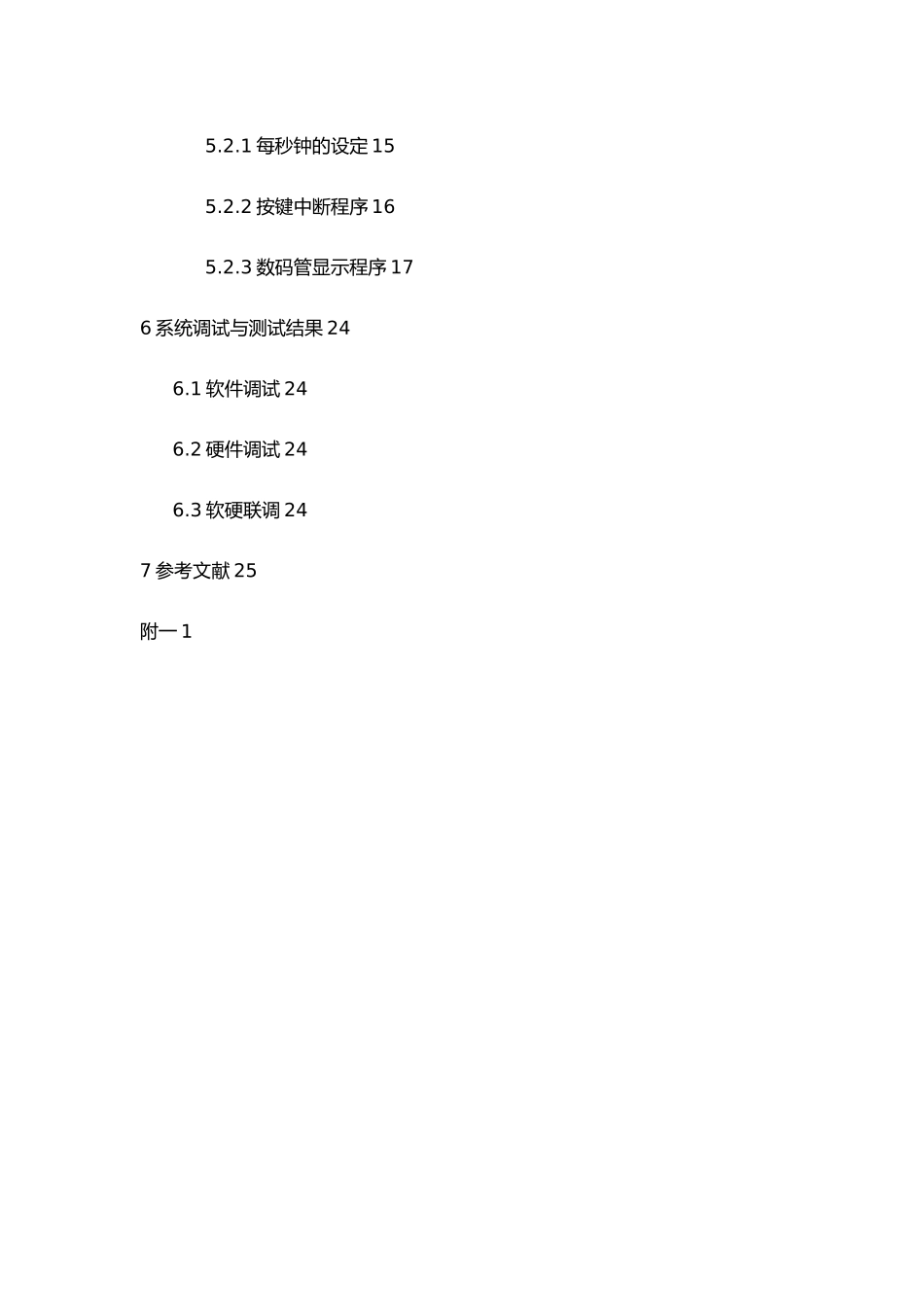

智能交通灯控制系统设计说明书_第2页
2/40

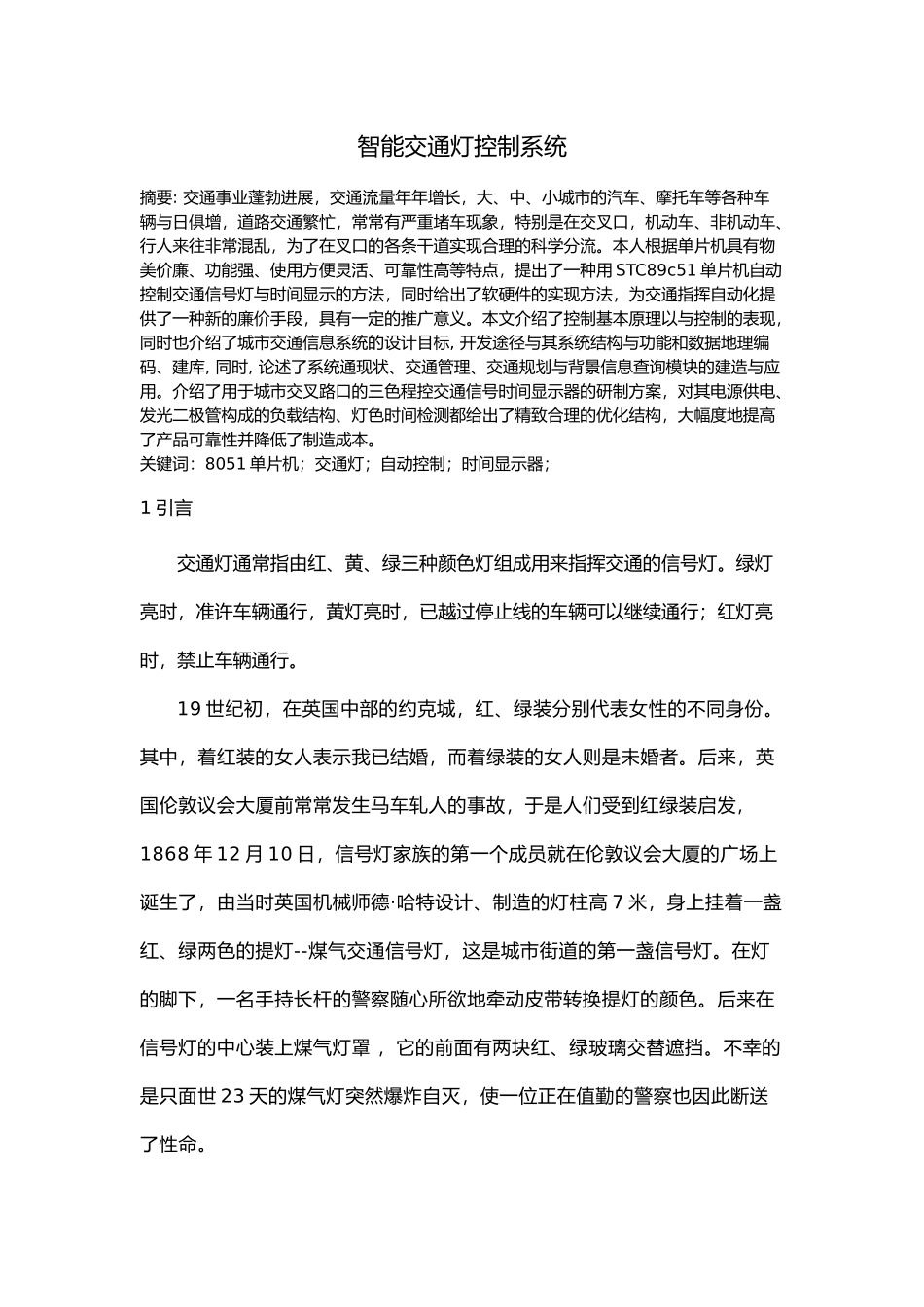

智能交通灯控制系统设计说明书_第3页
3/40
目录1 引言 12 89C51 单片机的介绍 33 方案设计与论证 83.1 电源提供方案 83.2 显示界面方案 83.3 输入方案 94 系统硬件设计 94.1 总体设计 94.2 各功能模块硬件设计与实现 94.2.1 交通灯四种通行模式与行车方向指示 94.2.2 键盘与状态显示与其实现 124.2.3 数码管显示电路 124.2.4 交通灯系统硬件电路图(见附一)145 系统软件设计 145.1 软件总体流程图 145.2 软件主要程序流程 155.2.1 每秒钟的设定 155.2.2 按键中断程序 165.2.3 数码管显示程序 176 系统调试与测试结果 246.1 软件调试 246.2 硬件调试 246.3 软硬联调 247 参考文献 25附一 1智能交通灯控制系统摘要: 交通事业蓬勃进展,交通流量年年增长,大、中、小城市的汽车、摩托车等各种车辆与日俱增,道路交通繁忙,常常有严重堵车现象,特别是在交叉口,机动车、非机动车、行人来往非常混乱,为了在叉口的各条干道实现合理的科学分流。本人根据单片机具有物美价廉、功能强、使用方便灵活、可靠性高等特点,提出了一种用 STC89c51 单片机自动控制交通信号灯与时间显示的方法,同时给出了软硬件的实现方法,为交通指挥自动化提供了一种新的廉价手段,具有一定的推广意义。本文介绍了控制基本原理以与控制的表现,同时也介绍了城市交通信息系统的设计目标, 开发途径与其系统结构与功能和数据地理编码、建库, 同时, 论述了系统通现状、交通管理、交通规划与背景信息查询模块的建造与应用。介绍了用于城市交叉路口的三色程控交通信号时间显示器的研制方案,对其电源供电、发光二极管构成的负载结构、灯色时间检测都给出了精致合理的优化结构,大幅度地提高了产品可靠性并降低了制造成本。关键词:8051 单片机;交通灯;自动控制;时间显示器;1 引言交通灯通常指由红、黄、绿三种颜色灯组成用来指挥交通的信号灯。绿灯亮时,准许车辆通行,黄灯亮时,已越过停止线的车辆可以继续通行;红灯亮时,禁止车辆通行。19 世纪初,在英国中部的约克城,红、绿装分别代表女性的不同身份。其中,着红装的女人表示我已结婚,而着绿装的女人则是未婚者。后来,英国伦敦议会大厦前常常发生马车轧人的事故,于是人们受到红绿装启发,1868 年 12 月 10 日,信号灯家族的第一个成员就在伦敦议会大厦的广场上诞生了,由当时英国机械师德·哈特设计、制造的灯柱高 7 米,身上挂着一盏红、绿两色的提灯--煤气交通信号灯,这是城市街道的第一...
