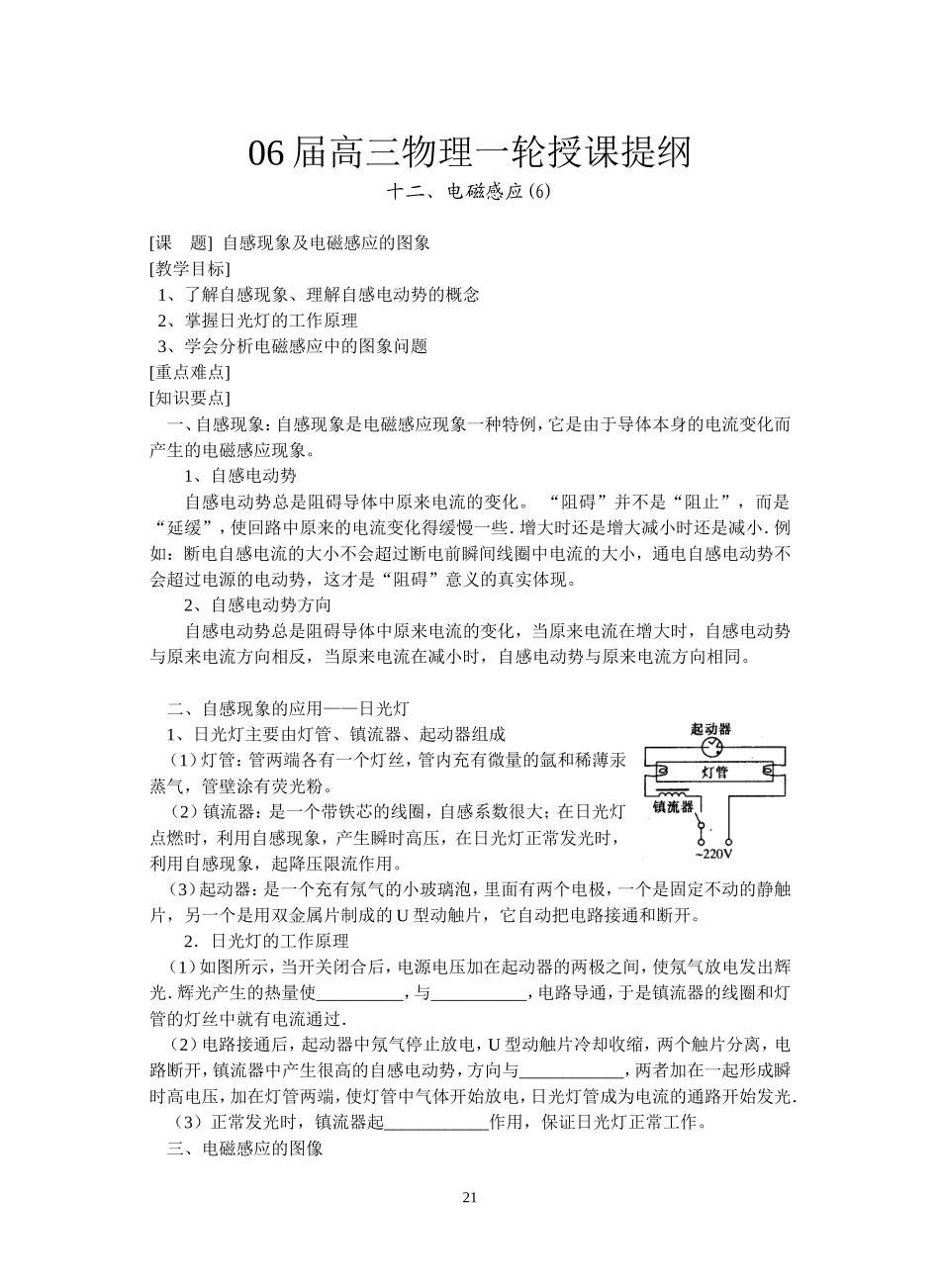

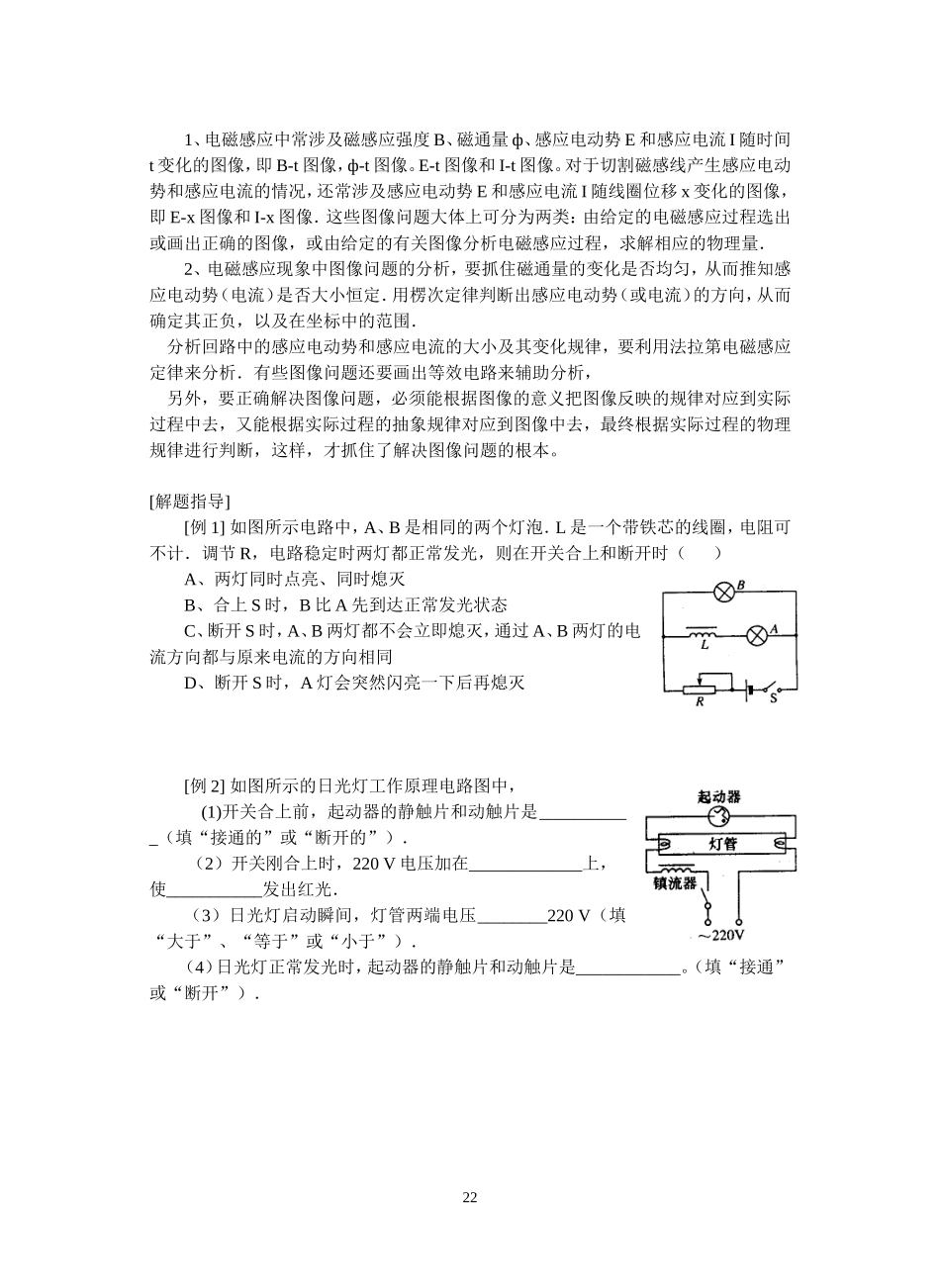

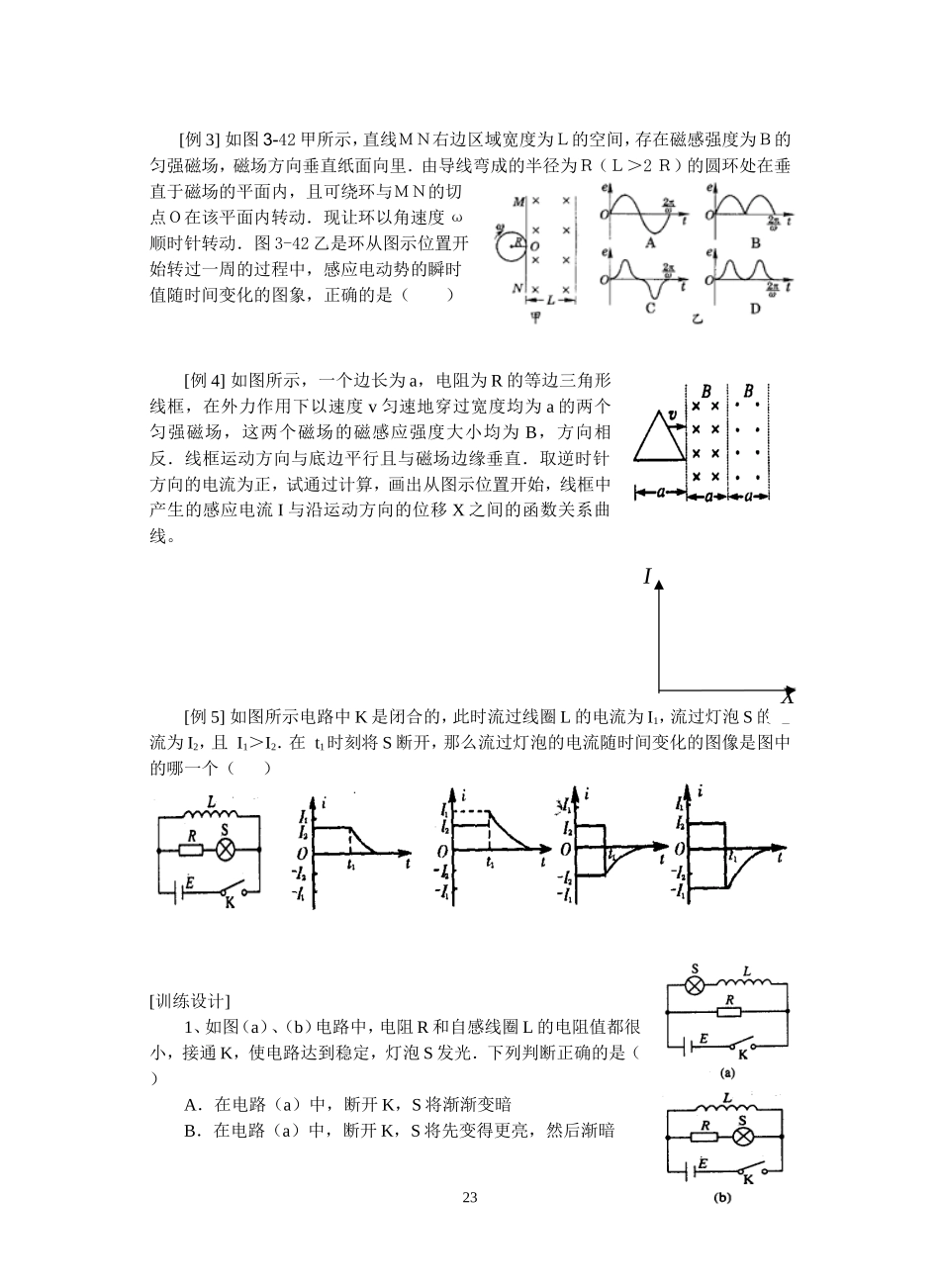

06 届高三物理一轮授课提纲十二、电磁感应(6)[课 题] 自感现象及电磁感应的图象[教学目标] 1、了解自感现象、理解自感电动势的概念 2、掌握日光灯的工作原理 3、学会分析电磁感应中的图象问题[重点难点] [知识要点]一、自感现象:自感现象是电磁感应现象一种特例,它是由于导体本身的电流变化而产生的电磁感应现象。1、自感电动势自感电动势总是阻碍导体中原来电流的变化。 “阻碍”并不是“阻止”,而是“延缓”,使回路中原来的电流变化得缓慢一些.增大时还是增大减小时还是减小.例如:断电自感电流的大小不会超过断电前瞬间线圈中电流的大小,通电自感电动势不会超过电源的电动势,这才是“阻碍”意义的真实体现。2、自感电动势方向自感电动势总是阻碍导体中原来电流的变化,当原来电流在增大时,自感电动势与原来电流方向相反,当原来电流在减小时,自感电动势与原来电流方向相同。 二、自感现象的应用——日光灯 1、日光灯主要由灯管、镇流器、起动器组成 (1)灯管:管两端各有一个灯丝,管内充有微量的氩和稀薄汞蒸气,管壁涂有荧光粉。 (2)镇流器:是一个带铁芯的线圈,自感系数很大;在日光灯点燃时,利用自感现象,产生瞬时高压,在日光灯正常发光时,利用自感现象,起降压限流作用。 (3)起动器:是一个充有氖气的小玻璃泡,里面有两个电极,一个是固定不动的静触片,另一个是用双金属片制成的 U 型动触片,它自动把电路接通和断开。2.日光灯的工作原理 (1)如图所示,当开关闭合后,电源电压加在起动器的两极之间,使氖气放电发出辉光.辉光产生的热量使__________,与___________,电路导通,于是镇流器的线圈和灯管的灯丝中就有电流通过. (2)电路接通后,起动器中氖气停止放电,U 型动触片冷却收缩,两个触片分离,电路断开,镇流器中产生很高的自感电动势,方向与____________,两者加在一起形成瞬时高电压,加在灯管两端,使灯管中气体开始放电,日光灯管成为电流的通路开始发光. (3)正常发光时,镇流器起____________作用,保证日光灯正常工作。 三、电磁感应的图像211、电磁感应中常涉及磁感应强度 B、磁通量 ф、感应电动势 E 和感应电流 I 随时间t 变化的图像,即 B-t 图像,ф-t 图像。E-t 图像和 I-t 图像。对于切割磁感线产生感应电动势和感应电流的情况,还常涉及感应电动势 E 和感应电流 I 随线圈位移 x 变化的图像,即 E-x 图像和 I-x 图像.这些图像问题大体...
