B02--1.2 空间几何体的三视图和直观图(2课时)

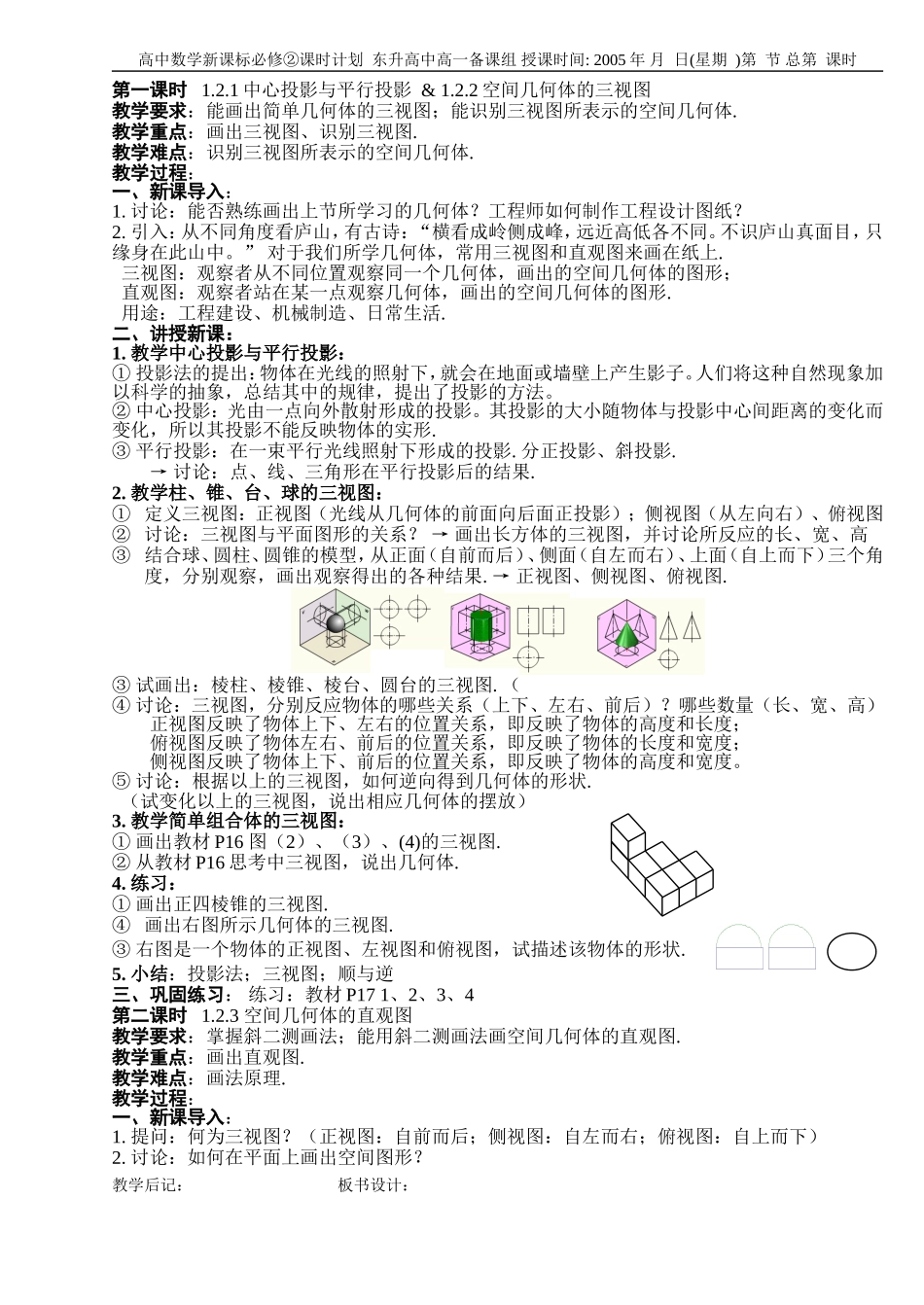

B02--1.2 空间几何体的三视图和直观图(2课时)_第1页
1/2

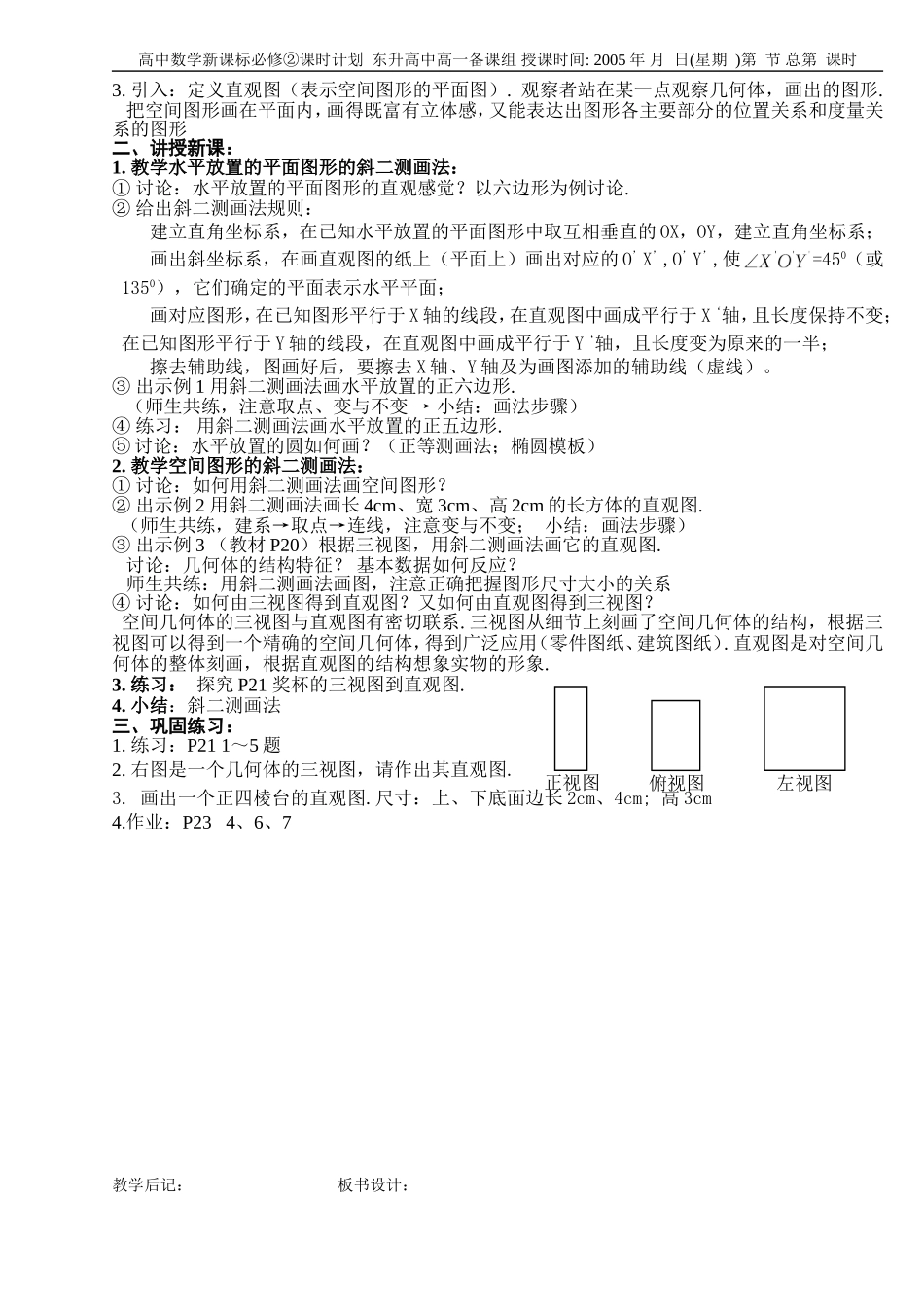

B02--1.2 空间几何体的三视图和直观图(2课时)_第2页
2/2
高中数学新课标必修②课时计划 东升高中高一备课组 授课时间: 2005 年 月 日(星期 )第 节 总第 课时第一课时 1.2.1 中心投影与平行投影 & 1.2.2 空间几何体的三视图教学要求:能画出简单几何体的三视图;能识别三视图所表示的空间几何体.教学重点:画出三视图、识别三视图.教学难点:识别三视图所表示的空间几何体.教学过程:一、新课导入:1. 讨论:能否熟练画出上节所学习的几何体?工程师如何制作工程设计图纸?2. 引入:从不同角度看庐山,有古诗:“横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。” 对于我们所学几何体,常用三视图和直观图来画在纸上. 三视图:观察者从不同位置观察同一个几何体,画出的空间几何体的图形; 直观图:观察者站在某一点观察几何体,画出的空间几何体的图形. 用途:工程建设、机械制造、日常生活.二、讲授新课:1. 教学中心投影与平行投影:① 投影法的提出:物体在光线的照射下,就会在地面或墙壁上产生影子。人们将这种自然现象加以科学的抽象,总结其中的规律,提出了投影的方法。② 中心投影:光由一点向外散射形成的投影。其投影的大小随物体与投影中心间距离的变化而变化,所以其投影不能反映物体的实形.③ 平行投影:在一束平行光线照射下形成的投影. 分正投影、斜投影. → 讨论:点、线、三角形在平行投影后的结果.2. 教学柱、锥、台、球的三视图:① 定义三视图:正视图(光线从几何体的前面向后面正投影);侧视图(从左向右)、俯视图② 讨论:三视图与平面图形的关系? → 画出长方体的三视图,并讨论所反应的长、宽、高③ 结合球、圆柱、圆锥的模型,从正面(自前而后)、侧面(自左而右)、上面(自上而下)三个角度,分别观察,画出观察得出的各种结果. → 正视图、侧视图、俯视图.③ 试画出:棱柱、棱锥、棱台、圆台的三视图. (④ 讨论:三视图,分别反应物体的哪些关系(上下、左右、前后)?哪些数量(长、宽、高)正视图反映了物体上下、左右的位置关系,即反映了物体的高度和长度; 俯视图反映了物体左右、前后的位置关系,即反映了物体的长度和宽度; 侧视图反映了物体上下、前后的位置关系,即反映了物体的高度和宽度。⑤ 讨论:根据以上的三视图,如何逆向得到几何体的形状. (试变化以上的三视图,说出相应几何体的摆放)3. 教学简单组合体的三视图:① 画出教材 P16 图(2)、(3)、(4)的三视图.② 从教材 P1...
