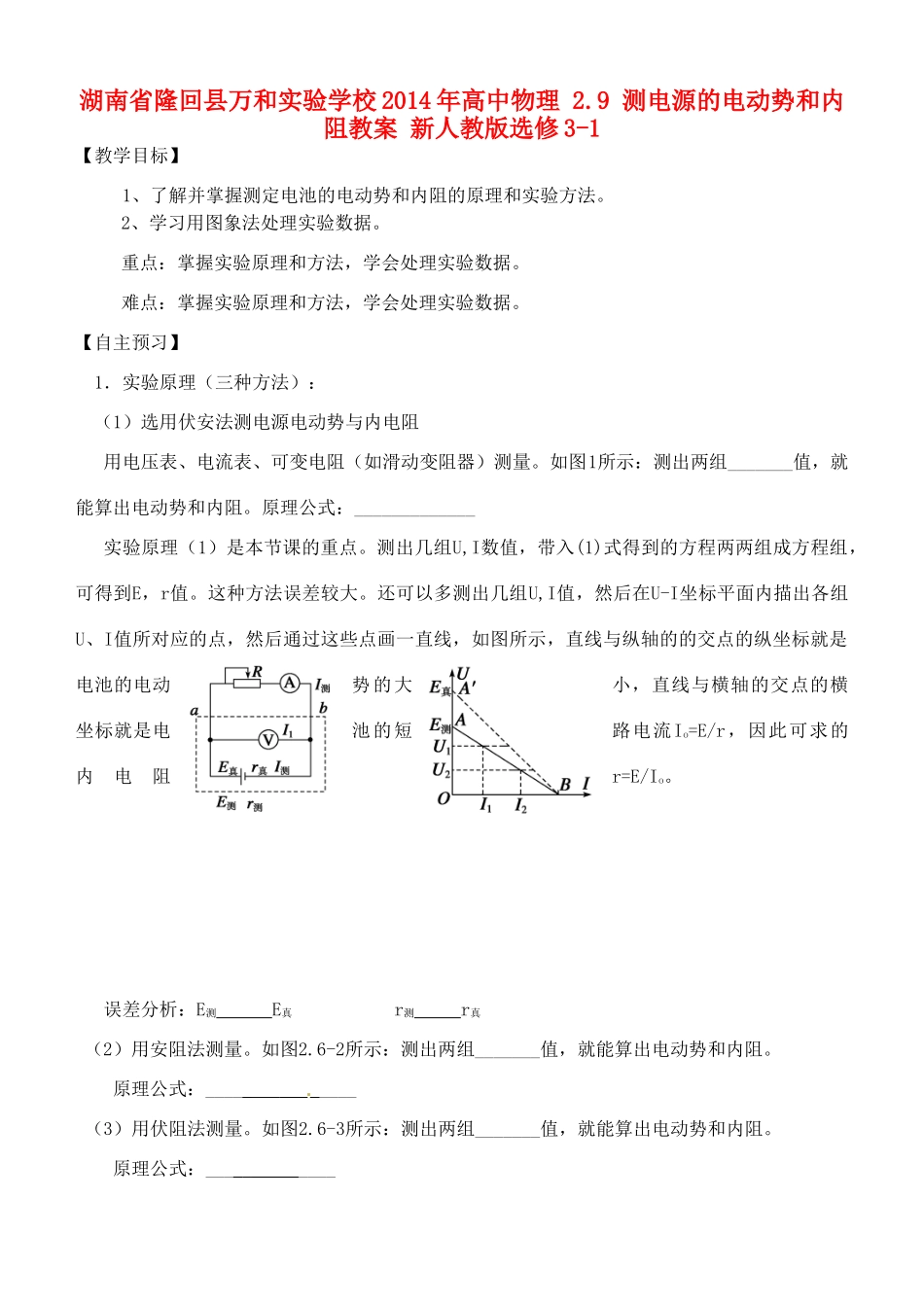

湖南省隆回县万和实验学校2014年高中物理 2.9 测电源的电动势和内阻教案 新人教版选修3-1

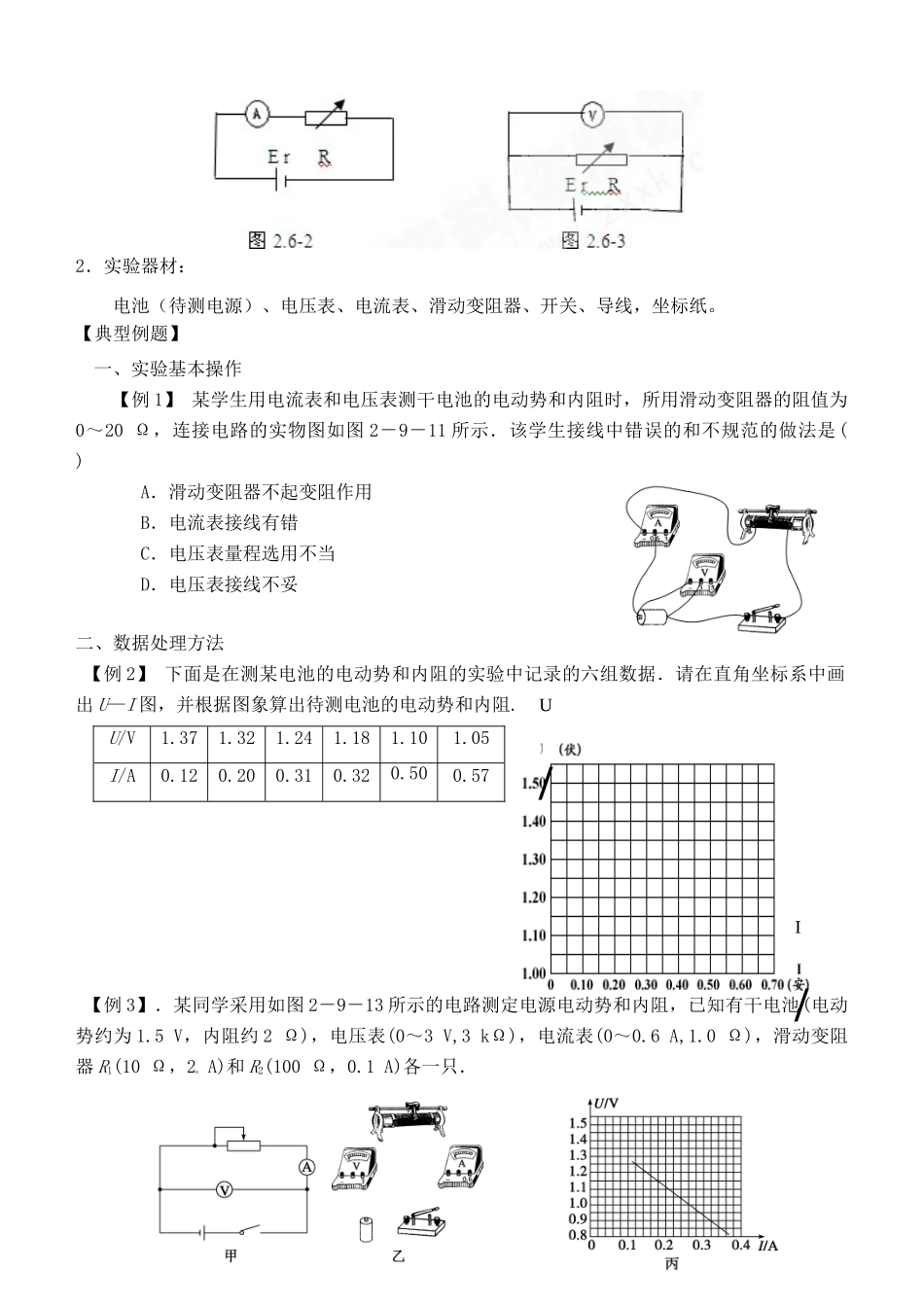

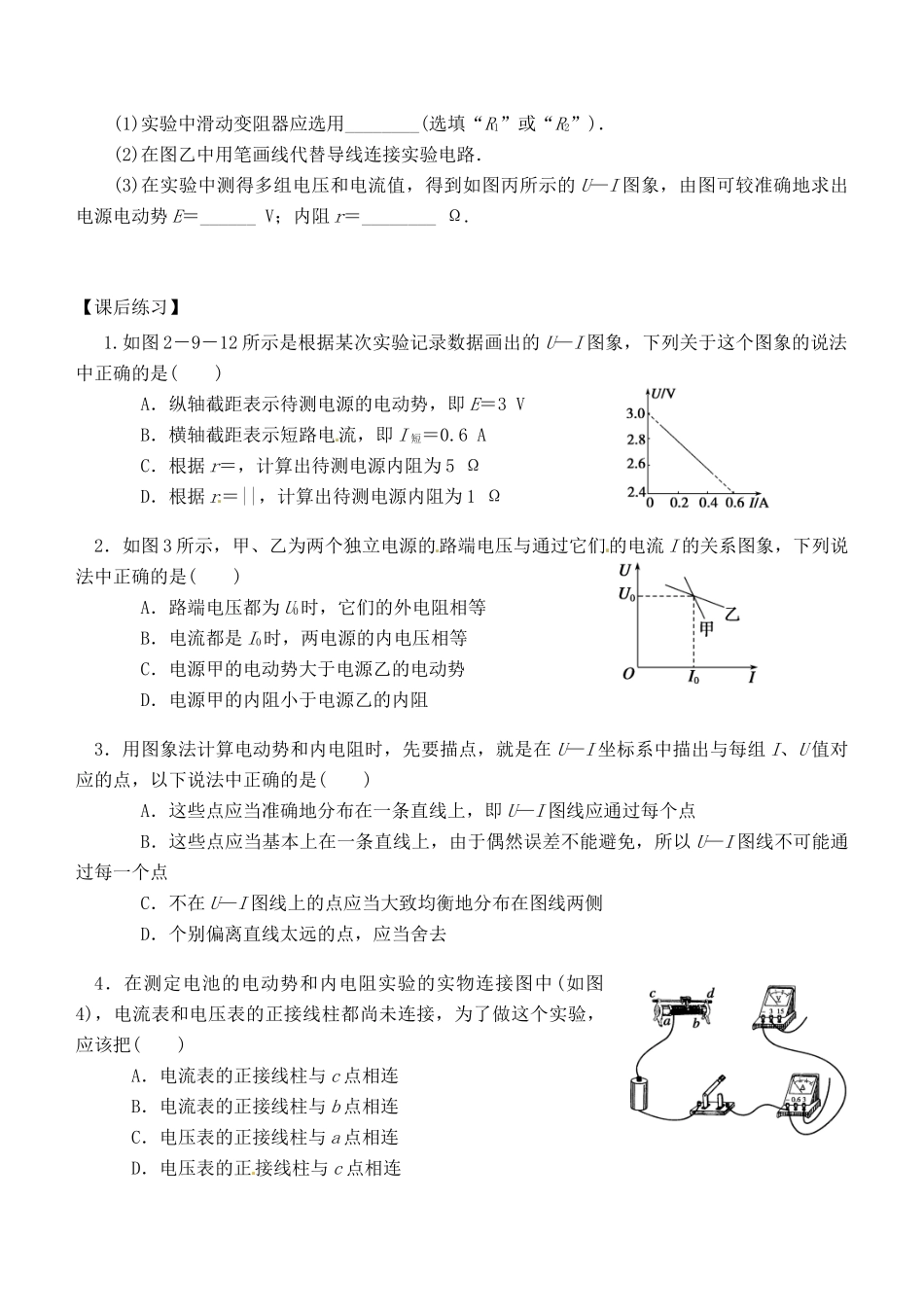

湖南省隆回县万和实验学校 2014 年高中物理 2.9 测电源的电动势和内阻教案 新人教版选修 3-1【教学目标】 1、了解并掌握测定电池的电动势和内阻的原理和实验方法。2、学习用图象法处理实验数据。重点：掌握实验原理和方法，学会处理实验数据。难点：掌握实验原理和方法，学会处理实验数据。【自主预习】1．实验原理（三种方法）： （1）选用伏安法测电源电动势与内电阻用电压表、电流表、可变电阻（如滑动变阻器）测量。如图1所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____________实验原理（1）是本节课的重点。测出几组U,I数值，带入(1)式得到的方程两两组成方程组，可得到E，r值。这种方法误差较大。还可以多测出几组U,I值，然后在U-I坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图所示，直线与纵轴的的交点的纵坐标就是电池的电动势的大小，直线与横轴的交点的横坐标就是电池的短路电流Io=E/r，因此可求的内电阻r=E/Io。误差分析：E测 E真 r测 r真（2）用安阻法测量。如图2.6-2所示：测出两组_______值，就能算出电动势和内阻。原理公式：_____ ___ _____（3）用伏阻法测量。如图2.6-3所示：测出两组_______值，就能算出电动势和内阻。原理公式：____ _____ ____[2．实验器材：电池（待测电源）、电压表、电流表、滑动变阻器、开关、导线，坐标纸。【典型例题】一、实验基本操作【例 1】 某学生用电流表和电压表测干电池的电动势和内阻时，所用滑动变阻器的阻值为0～20 Ω，连接电路的实物图如图 2－9－11 所示．该学生接线中错误的和不规范的做法是( )A．滑动变阻器不起变阻作用B．电流表接线有错C．电压表量程选用不当D．电压表接线不妥 二、数据处理方法【例 2】 下面是在测某电池的电动势和内阻的实验中记录的六组数据．请在直角坐标系中画出 U—I 图，并根据图象算出待测电池的电动势和内阻.U/V1.371.321.241.181.101.05I/A0.120.200.310.320.500.57【例 3】．某同学采用如图 2－9－13 所示的电路测定电源电动势和内阻，已知有干电池(电动势约为 1.5 V，内阻约 2 Ω)，电压表(0～3 V,3 kΩ)，电流表(0～0.6 A,1.0 Ω)，滑动变阻器 R1(10 Ω，2 A)和 R2(100 Ω，0.1 A)各一只．U/I/(1)实验中滑动变阻器应选用________(选填“R1”或“R2”)．(2)在图乙中用笔画线代替导线连接实验电路．(3)在实验中测得多组电压和电流值，得到如图丙所示的 U—I 图象，...
