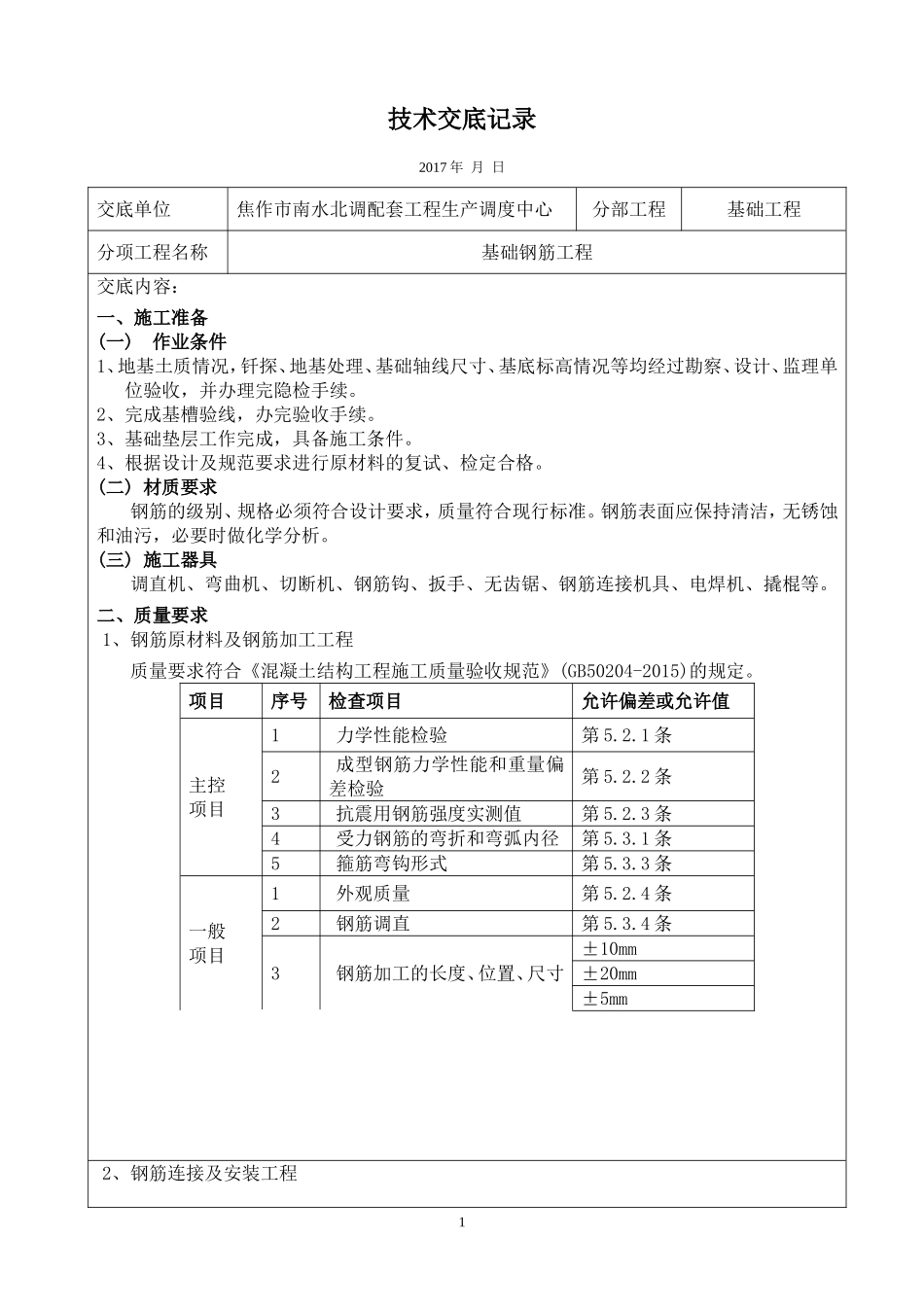

技术交底记录2017年月日交底单位焦作市南水北调配套工程生产调度中心分部工程基础工程分项工程名称基础钢筋工程交底内容：一、施工准备(一)作业条件1、地基土质情况，钎探、地基处理、基础轴线尺寸、基底标高情况等均经过勘察、设计、监理单位验收，并办理完隐检手续。2、完成基槽验线，办完验收手续。3、基础垫层工作完成，具备施工条件。4、根据设计及规范要求进行原材料的复试、检定合格。(二)材质要求钢筋的级别、规格必须符合设计要求，质量符合现行标准。钢筋表面应保持清洁，无锈蚀和油污，必要时做化学分析。(三)施工器具调直机、弯曲机、切断机、钢筋钩、扳手、无齿锯、钢筋连接机具、电焊机、撬棍等。二、质量要求1、钢筋原材料及钢筋加工工程质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2015)的规定。项目序号检查项目允许偏差或允许值主控项目1力学性能检验第5.2.1条2成型钢筋力学性能和重量偏差检验第5.2.2条3抗震用钢筋强度实测值第5.2.3条4受力钢筋的弯折和弯弧内径第5.3.1条5箍筋弯钩形式第5.3.3条一般项目1外观质量第5.2.4条2钢筋调直第5.3.4条3钢筋加工的长度、位置、尺寸±10mm±20mm±5mm2、钢筋连接及安装工程1质量要求符合《混凝土结构工程施工质量验收规范》(GB50204-2015)的规定。项目序号检查项目允许偏差或允许值主控项目1纵向受力钢筋的连接方式第5.4.1条2机械连接和焊接接头的力学性能第5.4.2条3受力钢筋的牌号、规格和数量第5.5.1条一般项目1接头位置和数量第5.4.4条2机械连接、焊接的外观质量第5.4.5条3机械连接、焊接的接头面积百分率第5.4.6条4绑扎搭接接头面积百分率和搭接长度第5.4.7条5搭接长度范围内的箍筋第5.4.8条6钢筋安装允许偏差绑扎钢筋网长宽±10mm网眼尺寸±20mm绑扎钢筋骨架长±10mm宽、高±5mm受力钢筋间距±10mm排距±5mm保护层厚度基础±10mm柱、梁±5mm板、墙、壳±3mm绑扎箍筋、横向钢筋间距±20mm钢筋弯起点位置20mm预埋件中心线位置5mm水平高差+3,0mm三、工艺流程基础筏板钢筋：核对钢筋半成品→划钢筋位置线→运钢筋到使用部位→绑扎基础钢筋→预埋管线及铁件→垫好垫块及马凳铁→隐检。基础地梁钢筋：核对钢筋半成品→划钢筋位置线→运钢筋到使用部位→绑扎基础钢筋→预埋管线及铁件→隐检。四、操作工艺1、核对钢筋半成品：按设计图纸(工程洽商或设计变更)核对加工的半成品钢筋，对其规格型号、形状、尺寸、外观质量等进行检验，挂牌标识。2、划钢筋位置线：按照图纸标明的钢筋间距，从距模板端头边5cm起，用墨斗在混凝土垫层上弹出位置线(包括基础梁钢筋位置线)。3、按弹出的钢筋位置线，先铺底板下层钢筋，如设计无要求，一般情况下先铺短向钢筋，再铺长向钢筋。4、钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。绑扎时采用八字扣或交错变换方向绑扎，必须保证钢筋不位移。5、基础地梁，可预先分段绑扎骨架，然后安装就位，或根据梁位置线就地绑扎成型。6、基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架，(间距以人踩不变形为准，一般为1m左右1个为宜)。在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。27、基础底板和基础地梁钢筋接头位置要符合设计要求，进行抽样检测。8、钢筋绑扎完毕后，进行垫块的码放，间距1m为宜，厚度满足钢筋保护层要求。9、根据弹好的柱位置线，将柱伸入基础的插筋绑扎牢固，插入基础深度和甩出长度要符合设计及规范要求，同时用钢管或钢筋将钢筋上部固定，保证甩筋位置准确，垂直，不歪斜、倾倒、变位。五、成品保护1、弯起钢筋、负弯矩钢筋绑好后应做保护，不准在上面踩踏行走。浇筑混凝土时派钢筋工专门负责修理，保证负弯矩筋位置的正确性。2、绑扎钢筋时禁止碰动预埋件及洞口模板。3、模板内面涂隔离剂时不要污染钢筋。4、安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋。六、应注意的质量问题1、浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。2、配制梁箍筋时...
