基于炔二醇制备水性金属缓释防闪锈剂VIP免费

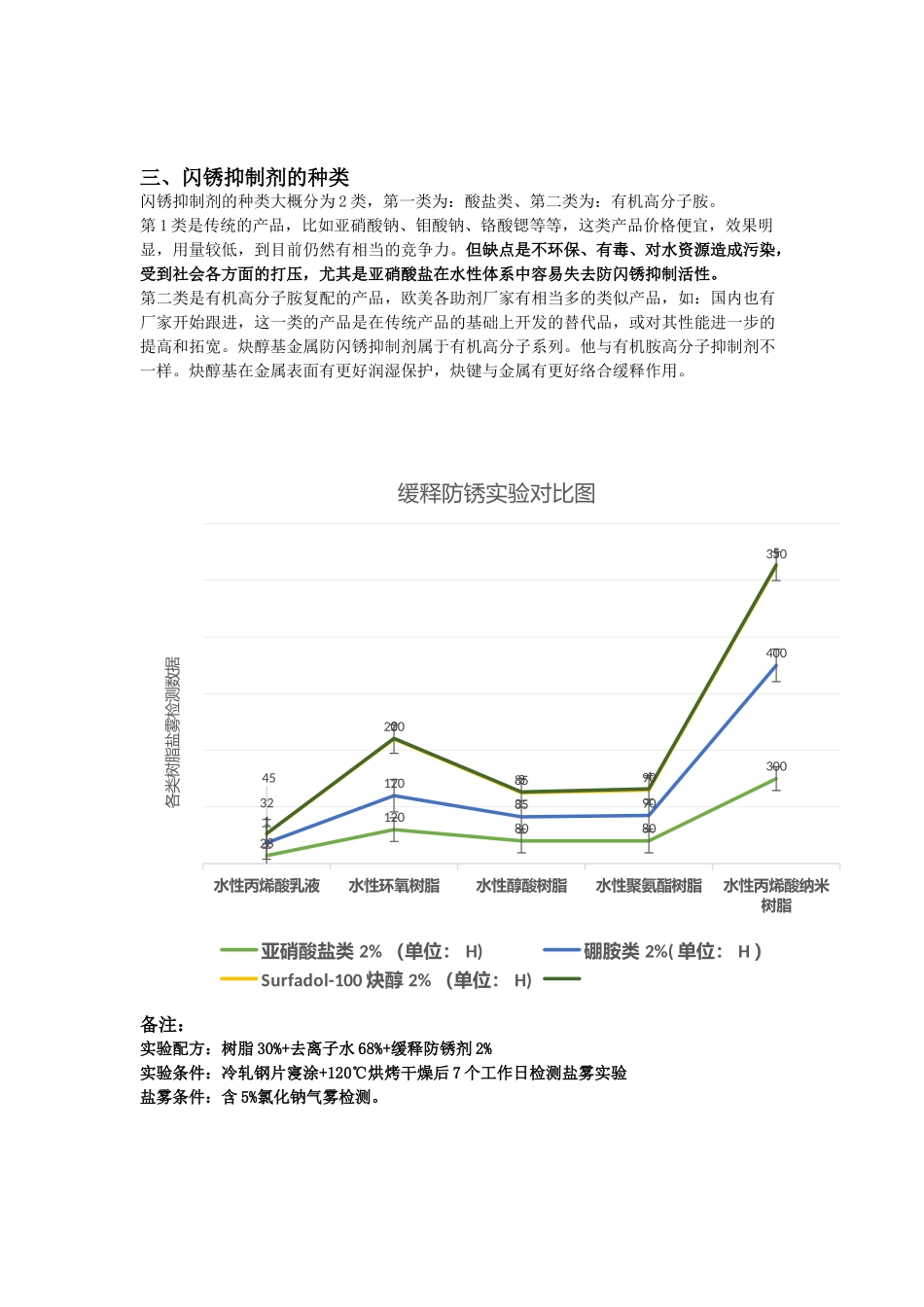

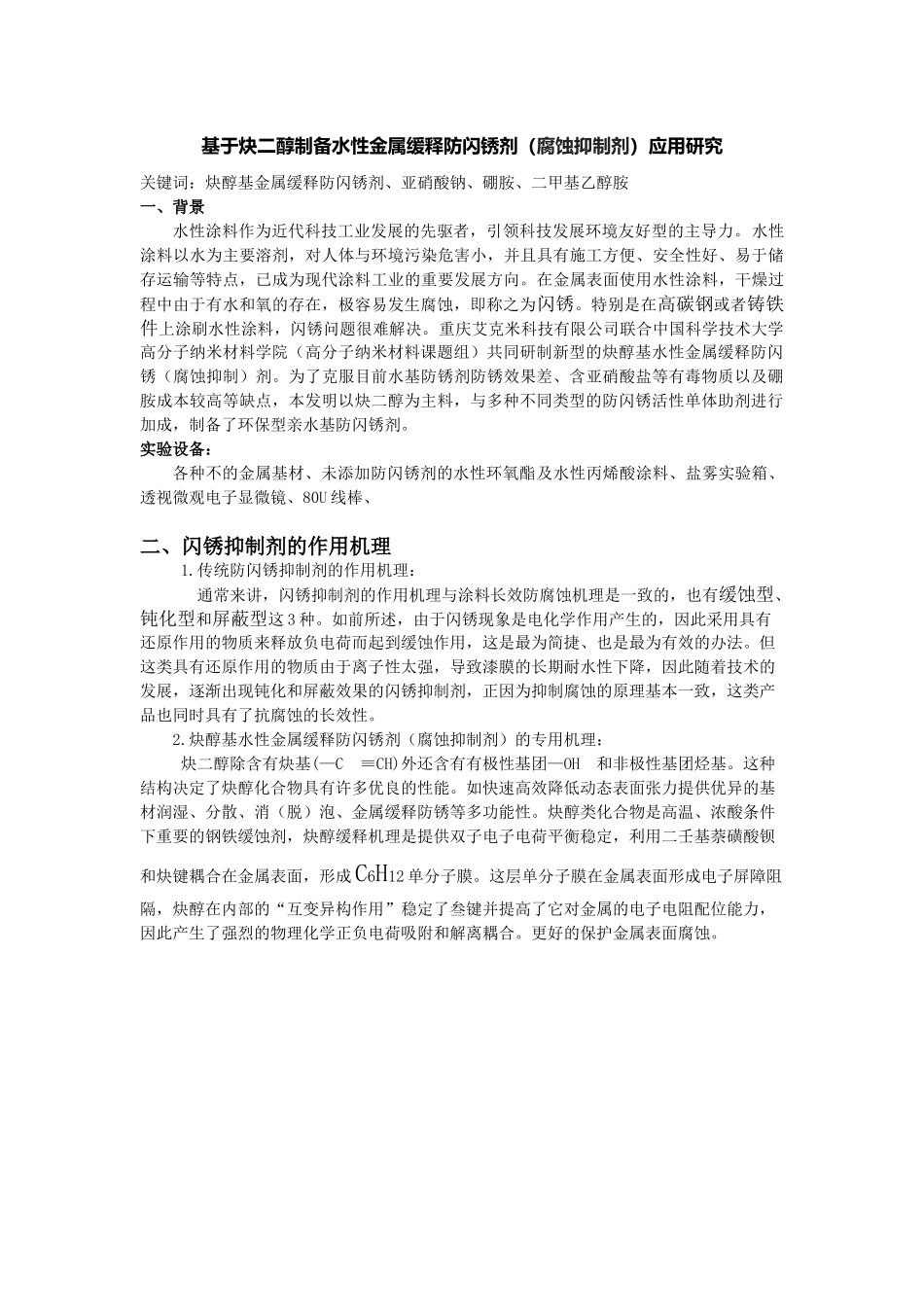

基于炔二醇制备水性金属缓释防闪锈剂（腐蚀抑制剂）应用研究关键词：炔醇基金属缓释防闪锈剂、亚硝酸钠、硼胺、二甲基乙醇胺一、背景水性涂料作为近代科技工业发展的先驱者，引领科技发展环境友好型的主导力。水性涂料以水为主要溶剂，对人体与环境污染危害小，并且具有施工方便、安全性好、易于储存运输等特点，已成为现代涂料工业的重要发展方向。在金属表面使用水性涂料，干燥过程中由于有水和氧的存在，极容易发生腐蚀，即称之为闪锈。特别是在高碳钢或者铸铁件上涂刷水性涂料，闪锈问题很难解决。重庆艾克米科技有限公司联合中国科学技术大学高分子纳米材料学院（高分子纳米材料课题组）共同研制新型的炔醇基水性金属缓释防闪锈（腐蚀抑制）剂。为了克服目前水基防锈剂防锈效果差、含亚硝酸盐等有毒物质以及硼胺成本较高等缺点，本发明以炔二醇为主料，与多种不同类型的防闪锈活性单体助剂进行加成，制备了环保型亲水基防闪锈剂。实验设备：各种不的金属基材、未添加防闪锈剂的水性环氧酯及水性丙烯酸涂料、盐雾实验箱、透视微观电子显微镜、80U线棒、二、闪锈抑制剂的作用机理1.传统防闪锈抑制剂的作用机理：通常来讲，闪锈抑制剂的作用机理与涂料长效防腐蚀机理是一致的，也有缓蚀型、钝化型和屏蔽型这3种。如前所述，由于闪锈现象是电化学作用产生的，因此采用具有还原作用的物质来释放负电荷而起到缓蚀作用，这是最为简捷、也是最为有效的办法。但这类具有还原作用的物质由于离子性太强，导致漆膜的长期耐水性下降，因此随着技术的发展，逐渐出现钝化和屏蔽效果的闪锈抑制剂，正因为抑制腐蚀的原理基本一致，这类产品也同时具有了抗腐蚀的长效性。2.炔醇基水性金属缓释防闪锈剂（腐蚀抑制剂）的专用机理：炔二醇除含有炔基(—C≡CH)外还含有有极性基团—OH和非极性基团烃基。这种结构决定了炔醇化合物具有许多优良的性能。如快速高效降低动态表面张力提供优异的基材润湿、分散、消（脱）泡、金属缓释防锈等多功能性。炔醇类化合物是高温、浓酸条件下重要的钢铁缓蚀剂，炔醇缓释机理是提供双子电子电荷平衡稳定，利用二壬基萘磺酸钡和炔键耦合在金属表面，形成C6H12单分子膜。这层单分子膜在金属表面形成电子屏障阻隔，炔醇在内部的“互变异构作用”稳定了叁键并提高了它对金属的电子电阻配位能力，因此产生了强烈的物理化学正负电荷吸附和解离耦合。更好的保护金属表面腐蚀。三、闪锈抑制剂的种类闪锈抑制剂的种类大概分为2类，第一类为：酸盐类、第二类为：有机高分子胺。第1类是传统的产品，比如亚硝酸钠、钼酸钠、铬酸锶等等，这类产品价格便宜，效果明显，用量较低，到目前仍然有相当的竞争力。但缺点是不环保、有毒、对水资源造成污染，受到社会各方面的打压，尤其是亚硝酸盐在水性体系中容易失去防闪锈抑制活性。第二类是有机高分子胺复配的产品，欧美各助剂厂家有相当多的类似产品，如：国内也有厂家开始跟进，这一类的产品是在传统产品的基础上开发的替代品，或对其性能进一步的提高和拓宽。炔醇基金属防闪锈抑制剂属于有机高分子系列。他与有机胺高分子抑制剂不一样。炔醇基在金属表面有更好润湿保护，炔键与金属有更好络合缓释作用。水性丙烯酸乳液水性环氧树脂水性醇酸树脂水性聚氨酯树脂水性丙烯酸纳米树脂28120808030045120859040032200859035012345缓释防锈实验对比图亚硝酸盐类2%（单位：H)硼胺类2%(单位：H）Surfadol-100炔醇2%（单位：H)各类树脂盐雾检测数据备注：实验配方：树脂30%+去离子水68%+缓释防锈剂2%实验条件：冷轧钢片寖涂+120℃烘烤干燥后7个工作日检测盐雾实验盐雾条件：含5%氯化钠气雾检测。四、针对不同底材选择闪锈抑制剂不同金属底材，水性涂料施工过程中闪锈现象的产生快慢或程度不同，因此闪锈抑制剂的选择和添加量也有区别。例如铸铁，许多人认为这是极难解决的底材，在湿度高至85%以上时，传统的亚硝酸钠几乎毫无作用，同样，铝板作为底材也非常容易出现闪锈，但这是相对容易解决的底材，炔醇剂金属防闪锈抑制剂与亚硝酸钠可发生作用。而且很稳定，并且提高基材耐盐雾性。至于大多数钢铁等金属底材，在解决闪锈方面不是难题，但要...
