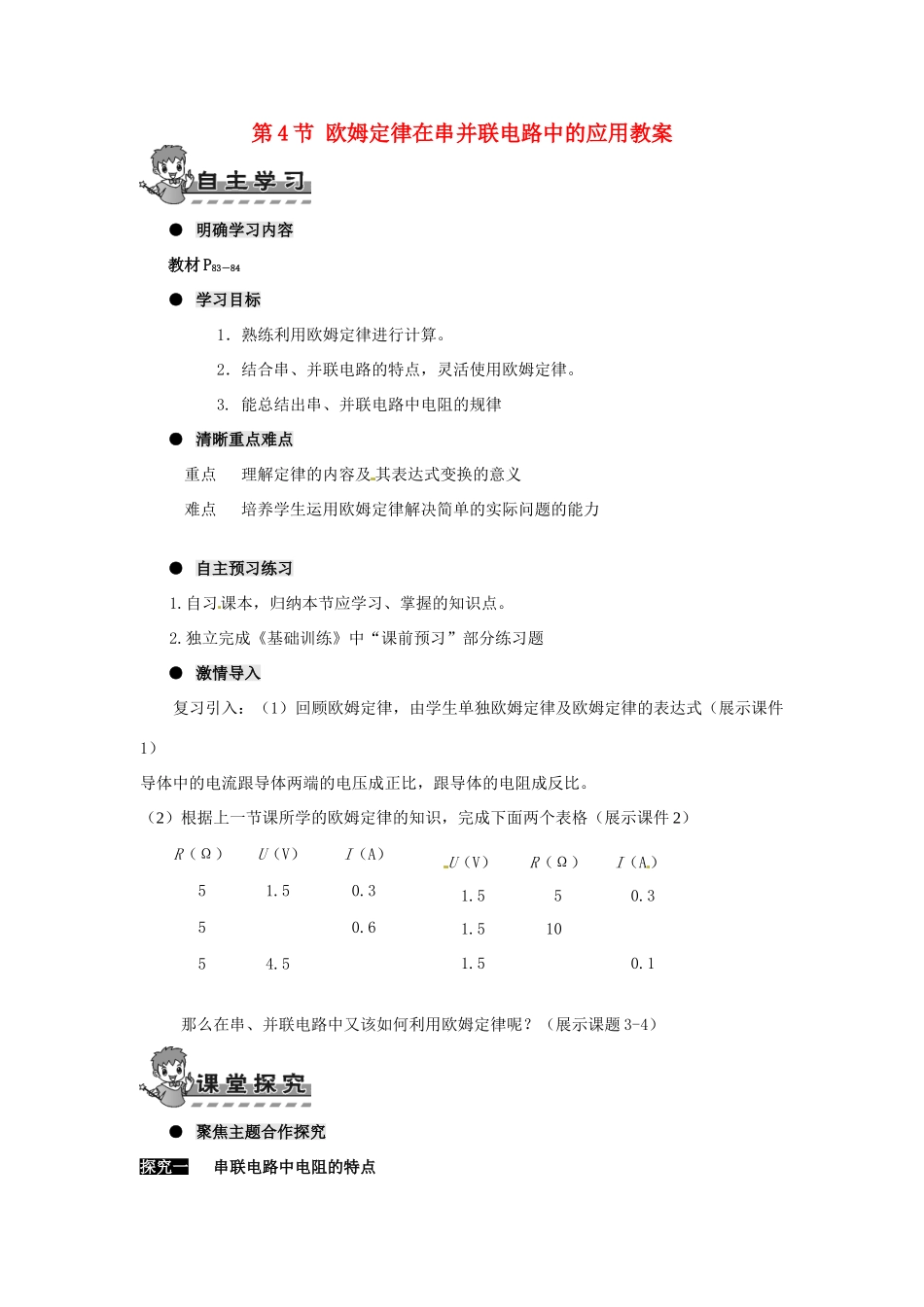

第4节欧姆定律在串并联电路中的应用教案●明确学习内容教材P83－84●学习目标1．熟练利用欧姆定律进行计算。2．结合串、并联电路的特点，灵活使用欧姆定律。3.能总结出串、并联电路中电阻的规律●清晰重点难点重点理解定律的内容及其表达式变换的意义难点培养学生运用欧姆定律解决简单的实际问题的能力●自主预习练习1.自习课本，归纳本节应学习、掌握的知识点。2.独立完成《基础训练》中“课前预习”部分练习题●激情导入复习引入：（1）回顾欧姆定律，由学生单独欧姆定律及欧姆定律的表达式（展示课件1）导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比。（2）根据上一节课所学的欧姆定律的知识，完成下面两个表格（展示课件2）R（Ω）U（V）I（A）51.50.350.654.5那么在串、并联电路中又该如何利用欧姆定律呢？（展示课题3-4）●聚焦主题合作探究探究一串联电路中电阻的特点U（V）R（Ω）I（A）1.550.31.5101.50.11.从2011年5月11日起，执行酒驾重罚新规定。交警使用的某型号酒精测试仪的工作原理相当于图所示。电源电压恒为9V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为80Ω。使用前要通过调零旋钮(即滑动变阻器R1的滑片)对测试仪进行调零，此时电压表的示数为8V。求：(1)电压表的示数为8V时，电流表的示数为多少?(2)电压表的示数为8V时，滑动变阻器R1的电阻值为多少?（3）这个电路的总电阻是多少？通过计算你能发现串联电路的总电阻与各分电阻有什么样的关系？解：（1）当电压表的示数为8V时，根据欧姆定律（2）我们知道，串联电路中各处电流相等，通过R2的电流为0.1A，说明通过滑动变阻器R1的电流也是_________。串联电路的总电压等于各用电器两端的电压之和。这个电路中的总电压是9V，R2两端的电压为8V，我们可以找到R1两端的电压U1=________________________有了R1两端的电压和电流，我们就能够根据欧姆定律的变形公式__________计算出R1的阻值了。解题过程：____________________________（3）这个电路中我们知道总电压，所以总电阻可以直接利用欧姆定律的变形公式直接求出。解题过程：____________________________________（4）我们将总电阻R总与两个分电阻进行比较，我们会发现：___________________________探究二并联电路中电阻的特点1.如图所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求：（1）电源电压（2）R2的阻值（3）这个并联电路的总电阻解：（1）并联电路各支路两端电压相等且都等于电源电压，利用欧姆定律U=IR算出R1两端的电压后，就是电源电压解题过程：________________________________________(2)R2电压与电源电压相等，通过R2的电流可以从电流表的示数上读出，则R2的阻值就是解题过程：________________________________________(3)根据一一对应的原则，求这个并联电路的总电阻，需要找总电压（电源电压）和总电流。而我们知道并联电路电流特点是___________________，所以干路中的电流I=________________求出总电阻：_____________________________通过比较，我们发现，两个电阻并联后的总最阻比其中任何的一个电阻都要__________。（填大或小）●总结梳理整合提高板书设计欧姆定律在串、并联电路中的应用串联电路电流：电压:电阻:欧姆定律课堂小结本节课我们主要学到的串联、并联对应欧姆定律的计算方法，掌握到一一对应，我们就不会出错。针对训练规律总结请随机完成《基础训练》中“课堂检测”中针对训练部分●当堂检测反馈矫正1.在相距20km的甲、乙两地之间有两条输电线，已知每米输电线电阻是0.01Ω,现输电线某处发生短路，为确定短路位置，检修人员利用电压表、电流表和电源接成如图所示电路进行测量。当电压表示数为1.5V时，电流表示数为30mA，则可确定短路位置离甲地2.5km。2.王明同学修理电子玩具时需要一个75Ω的电阻，现手边有电阻为300Ω，60Ω，40Ω，35Ω及15Ω的电阻各一个，他可以选择其中40Ω和35Ω的两电阻串联来获得。3.如图甲所示电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源电压保持不变。改变滑动变阻器R1的滑片位置，两电压...
