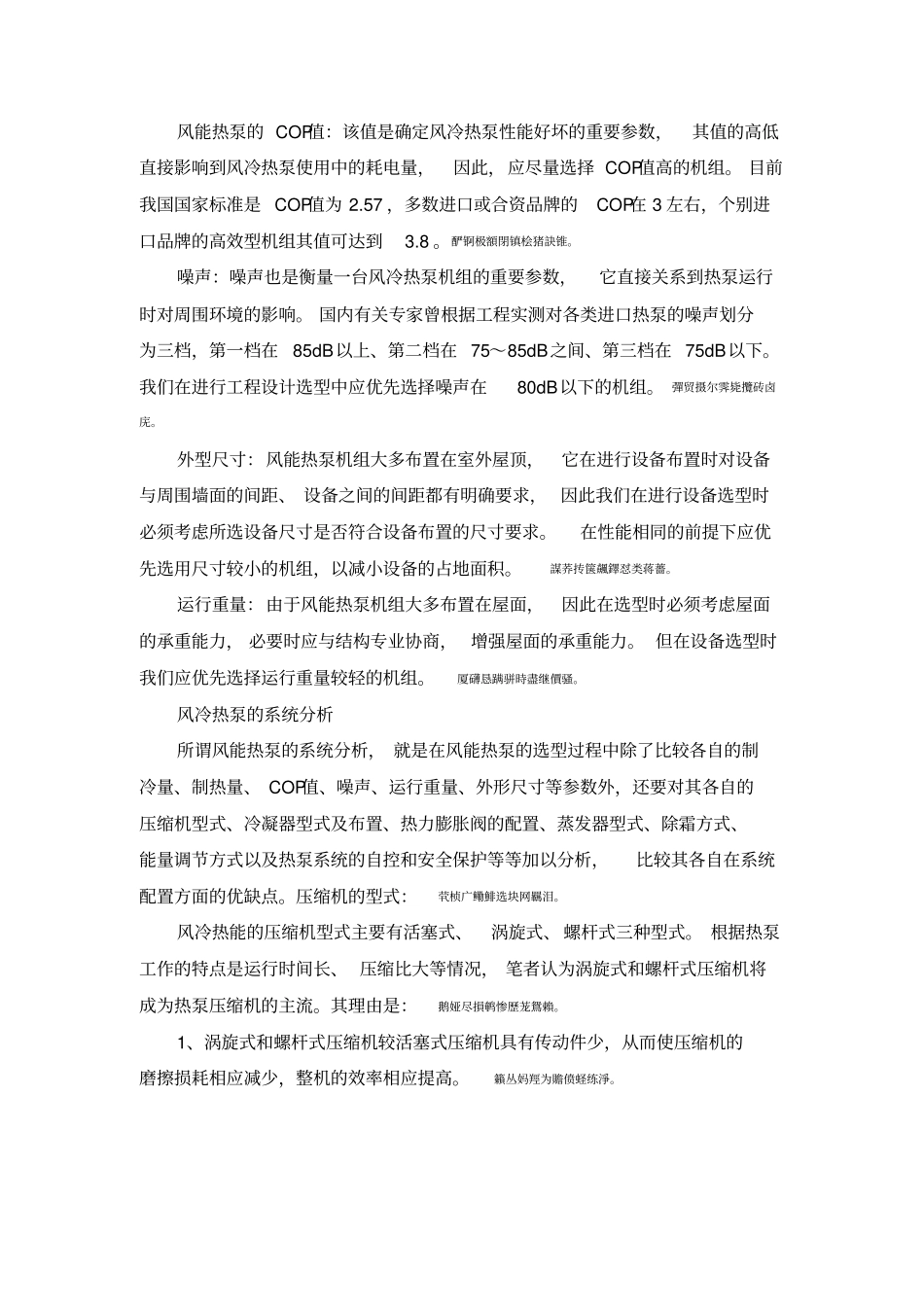

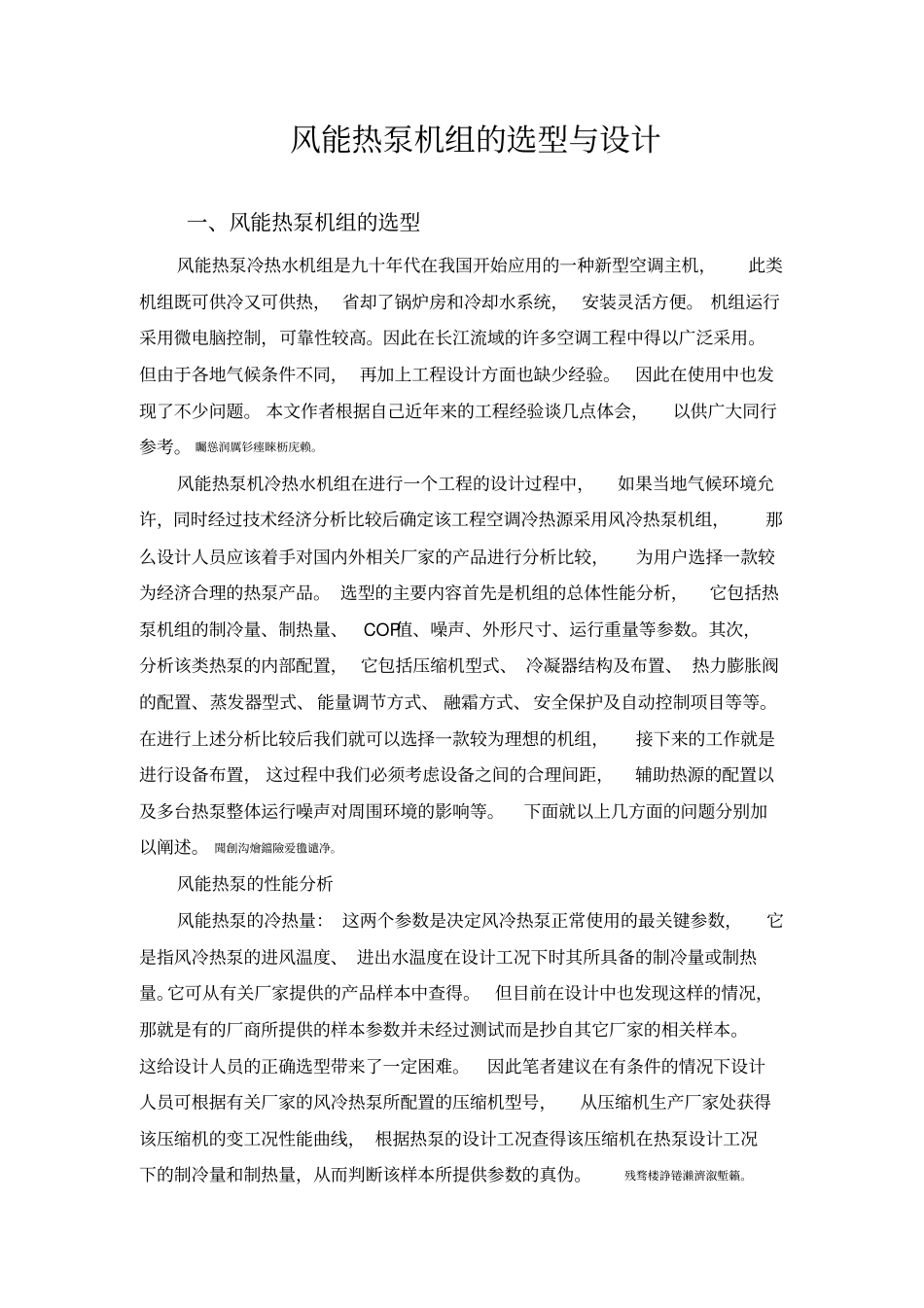

风能热泵机组的选型与设计一、风能热泵机组的选型风能热泵冷热水机组是九十年代在我国开始应用的一种新型空调主机，此类机组既可供冷又可供热，省却了锅炉房和冷却水系统，安装灵活方便。机组运行采用微电脑控制，可靠性较高。因此在长江流域的许多空调工程中得以广泛采用。但由于各地气候条件不同，再加上工程设计方面也缺少经验。因此在使用中也发现了不少问题。本文作者根据自己近年来的工程经验谈几点体会，以供广大同行参考。矚慫润厲钐瘗睞枥庑赖。风能热泵机冷热水机组在进行一个工程的设计过程中，如果当地气候环境允许，同时经过技术经济分析比较后确定该工程空调冷热源采用风冷热泵机组，那么设计人员应该着手对国内外相关厂家的产品进行分析比较，为用户选择一款较为经济合理的热泵产品。选型的主要内容首先是机组的总体性能分析，它包括热泵机组的制冷量、制热量、COP值、噪声、外形尺寸、运行重量等参数。其次，分析该类热泵的内部配置，它包括压缩机型式、冷凝器结构及布置、热力膨胀阀的配置、蒸发器型式、能量调节方式、融霜方式、安全保护及自动控制项目等等。在进行上述分析比较后我们就可以选择一款较为理想的机组，接下来的工作就是进行设备布置，这过程中我们必须考虑设备之间的合理间距，辅助热源的配置以及多台热泵整体运行噪声对周围环境的影响等。下面就以上几方面的问题分别加以阐述。聞創沟燴鐺險爱氇谴净。风能热泵的性能分析风能热泵的冷热量：这两个参数是决定风冷热泵正常使用的最关键参数，它是指风冷热泵的进风温度、进出水温度在设计工况下时其所具备的制冷量或制热量。它可从有关厂家提供的产品样本中查得。但目前在设计中也发现这样的情况，那就是有的厂商所提供的样本参数并未经过测试而是抄自其它厂家的相关样本。这给设计人员的正确选型带来了一定困难。因此笔者建议在有条件的情况下设计人员可根据有关厂家的风冷热泵所配置的压缩机型号，从压缩机生产厂家处获得该压缩机的变工况性能曲线，根据热泵的设计工况查得该压缩机在热泵设计工况下的制冷量和制热量，从而判断该样本所提供参数的真伪。残骛楼諍锩瀨濟溆塹籟。风能热泵的COP值：该值是确定风冷热泵性能好坏的重要参数，其值的高低直接影响到风冷热泵使用中的耗电量，因此，应尽量选择COP值高的机组。目前我国国家标准是COP值为2.57，多数进口或合资品牌的COP在3左右，个别进口品牌的高效型机组其值可达到3.8。酽锕极額閉镇桧猪訣锥。噪声：噪声也是衡量一台风冷热泵机组的重要参数，它直接关系到热泵运行时对周围环境的影响。国内有关专家曾根据工程实测对各类进口热泵的噪声划分为三档，第一档在85dB以上、第二档在75～85dB之间、第三档在75dB以下。我们在进行工程设计选型中应优先选择噪声在80dB以下的机组。彈贸摄尔霁毙攬砖卤庑。外型尺寸：风能热泵机组大多布置在室外屋顶，它在进行设备布置时对设备与周围墙面的间距、设备之间的间距都有明确要求，因此我们在进行设备选型时必须考虑所选设备尺寸是否符合设备布置的尺寸要求。在性能相同的前提下应优先选用尺寸较小的机组，以减小设备的占地面积。謀荞抟箧飆鐸怼类蒋薔。运行重量：由于风能热泵机组大多布置在屋面，因此在选型时必须考虑屋面的承重能力，必要时应与结构专业协商，增强屋面的承重能力。但在设备选型时我们应优先选择运行重量较轻的机组。厦礴恳蹒骈時盡继價骚。风冷热泵的系统分析所谓风能热泵的系统分析，就是在风能热泵的选型过程中除了比较各自的制冷量、制热量、COP值、噪声、运行重量、外形尺寸等参数外，还要对其各自的压缩机型式、冷凝器型式及布置、热力膨胀阀的配置、蒸发器型式、除霜方式、能量调节方式以及热泵系统的自控和安全保护等等加以分析，比较其各自在系统配置方面的优缺点。压缩机的型式：茕桢广鳓鯡选块网羈泪。风冷热能的压缩机型式主要有活塞式、涡旋式、螺杆式三种型式。根据热泵工作的特点是运行时间长、压缩比大等情况，笔者认为涡旋式和螺杆式压缩机将成为热泵压缩机的主流。其理由是：鹅娅尽損鹌惨歷茏鴛賴。1、涡旋式和螺杆式压缩机较活塞式压缩机具有传动件少，从而使压缩机的...
