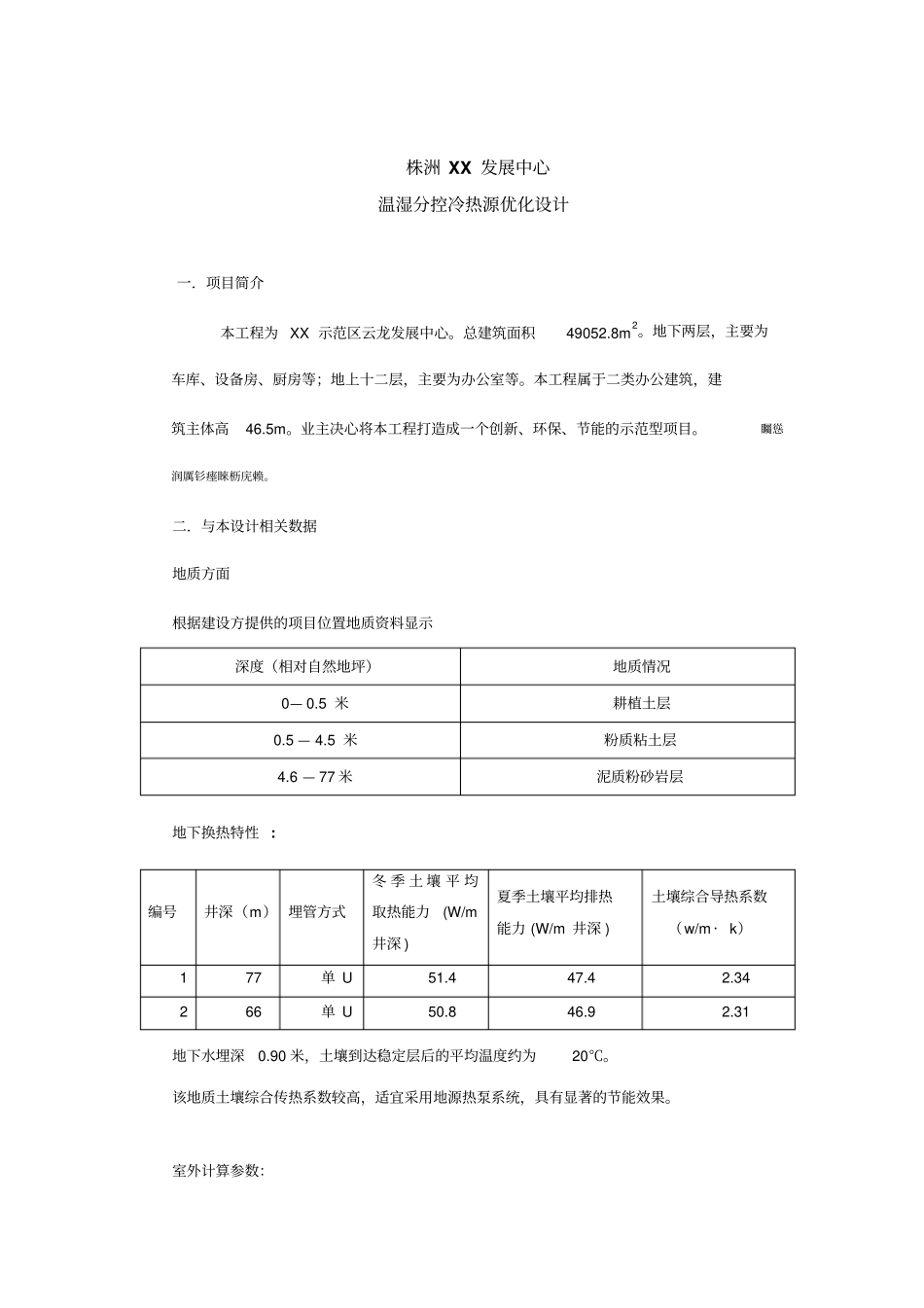

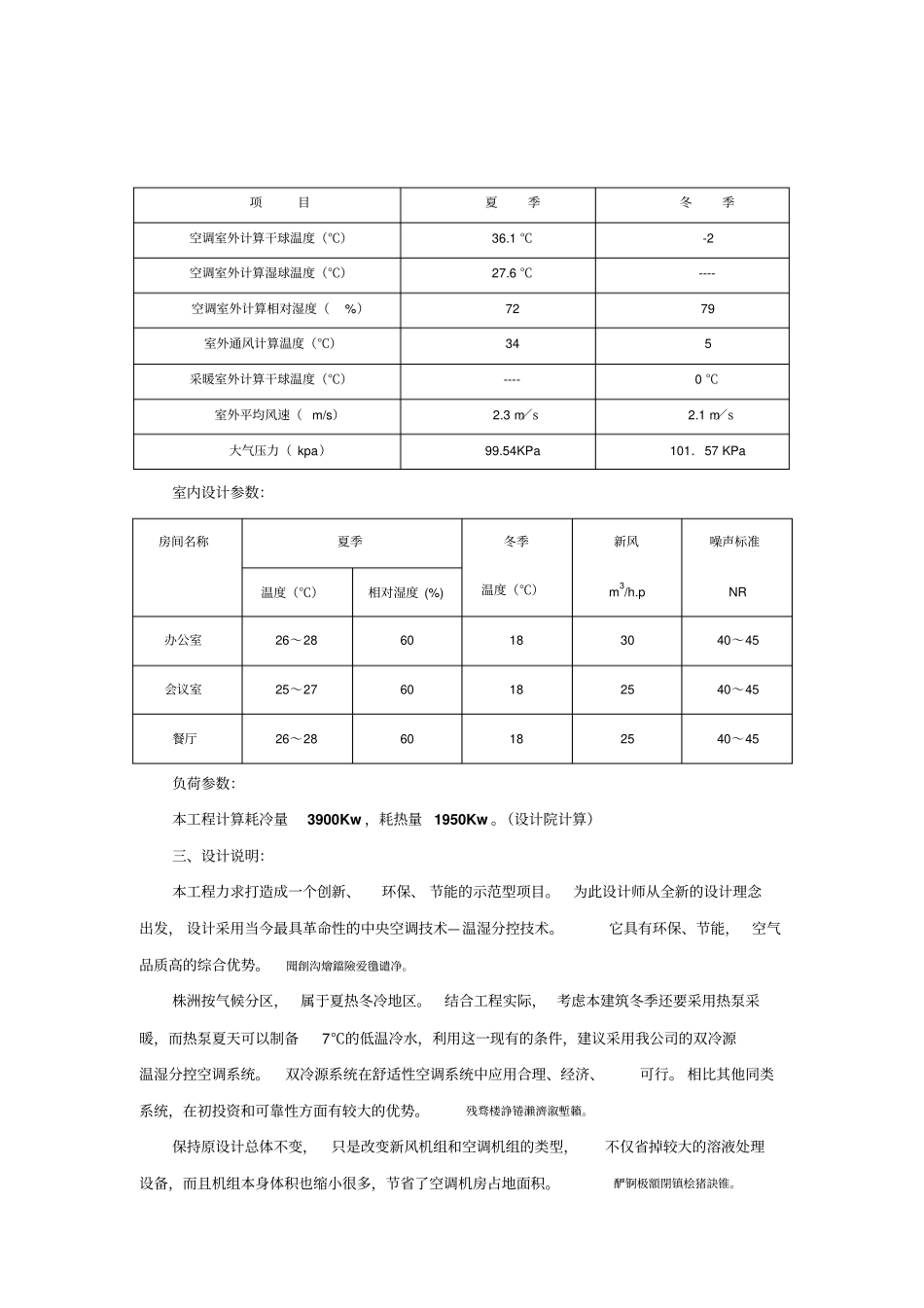

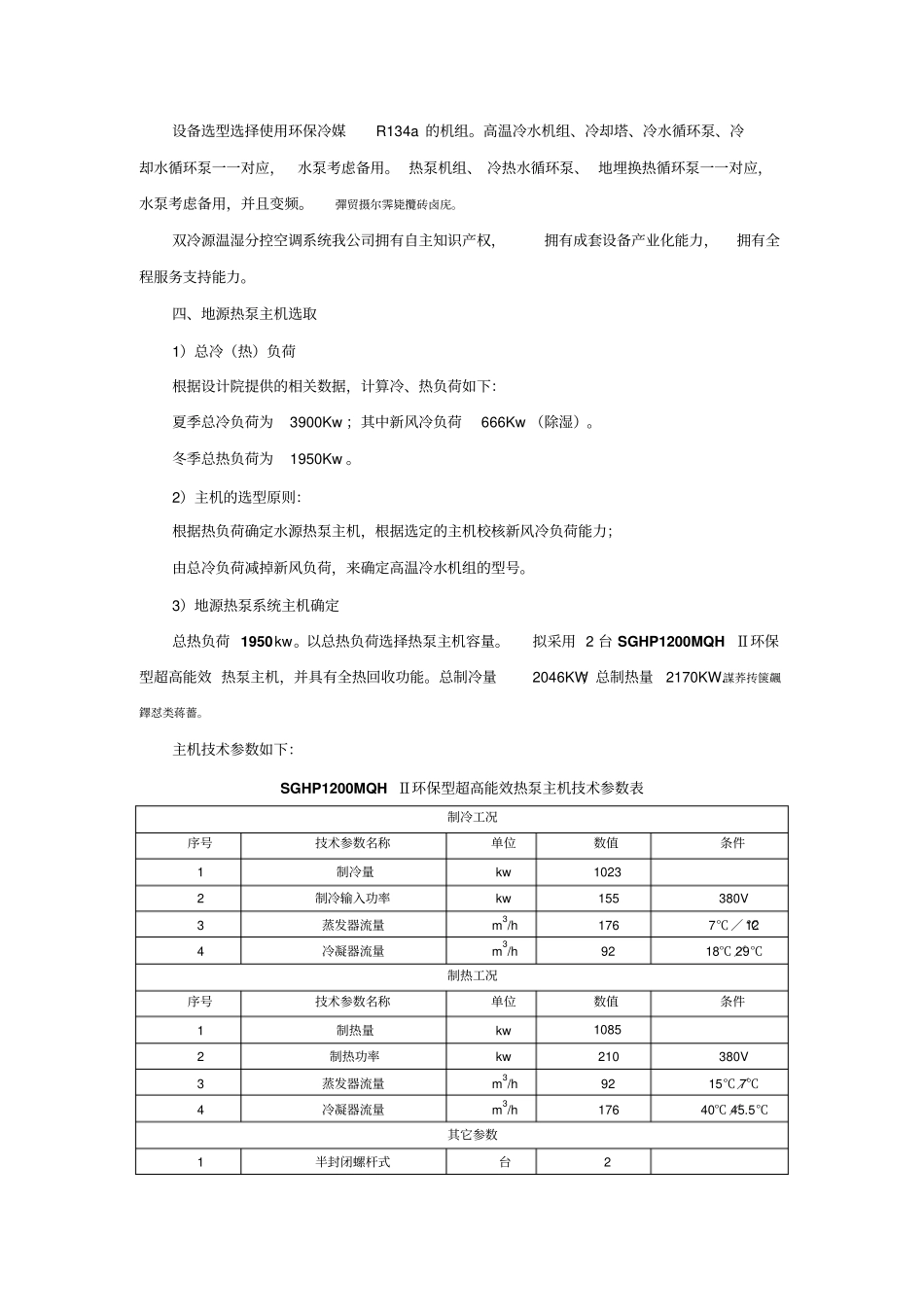

株洲 XX 发展中心温湿分控冷热源优化设计一．项目简介本工程为 XX 示范区云龙发展中心。总建筑面积49052.8m2。地下两层，主要为车库、设备房、厨房等；地上十二层，主要为办公室等。本工程属于二类办公建筑，建筑主体高46.5m。业主决心将本工程打造成一个创新、环保、节能的示范型项目。矚慫润厲钐瘗睞枥庑赖。二．与本设计相关数据地质方面根据建设方提供的项目位置地质资料显示深度（相对自然地坪）地质情况0— 0.5 米耕植土层0.5 — 4.5 米粉质粘土层4.6 — 77 米泥质粉砂岩层地下换热特性 : 编号井深（m） 埋管方式冬 季 土 壤 平 均取热能力(W/m井深 ) 夏季土壤平均排热能力 (W/m 井深 ) 土壤综合导热系数（w/m ·k）1 77 单 U 51.4 47.4 2.34 2 66 单 U 50.8 46.9 2.31 地下水埋深0.90 米，土壤到达稳定层后的平均温度约为20℃。该地质土壤综合传热系数较高，适宜采用地源热泵系统，具有显著的节能效果。室外计算参数：项目夏季冬季空调室外计算干球温度（℃）36.1 ℃-2 空调室外计算湿球温度（℃）27.6 ℃---- 空调室外计算相对湿度（%）72 79 室外通风计算温度（℃）34 5 采暖室外计算干球温度（℃）---- 0 ℃室外平均风速（ m/s）2.3 m∕s2.1 m∕s大气压力（ kpa）99.54KPa 101．57 KPa 室内设计参数：房间名称夏季冬季温度（℃）新风m3/h.p 噪声标准NR 温度（℃）相对湿度 (%) 办公室26～2860 18 30 40～45会议室25～2760 18 25 40～45餐厅26～2860 18 25 40～45负荷参数：本工程计算耗冷量3900Kw ，耗热量 1950Kw 。（设计院计算）三、设计说明：本工程力求打造成一个创新、环保、 节能的示范型项目。为此设计师从全新的设计理念出发， 设计采用当今最具革命性的中央空调技术—温湿分控技术。它具有环保、节能，空气品质高的综合优势。聞創沟燴鐺險爱氇谴净。株洲按气候分区，属于夏热冬冷地区。结合工程实际， 考虑本建筑冬季还要采用热泵采暖，而热泵夏天可以制备7℃的低温冷水，利用这一现有的条件，建议采用我公司的双冷源温湿分控空调系统。双冷源系统在舒适性空调系统中应用合理、经济、可行。 相比其他同类系统，在初投资和可靠性方面有较大的优势。残骛楼諍锩瀨濟溆塹籟。保持原设计总体不变，只是改变新风机组和空调机组的类型，不仅省掉较大的溶液处理设备，而且机组本身体积也缩小很多，节省了空调机房占地面积。酽锕极額閉镇桧猪訣锥。设...
