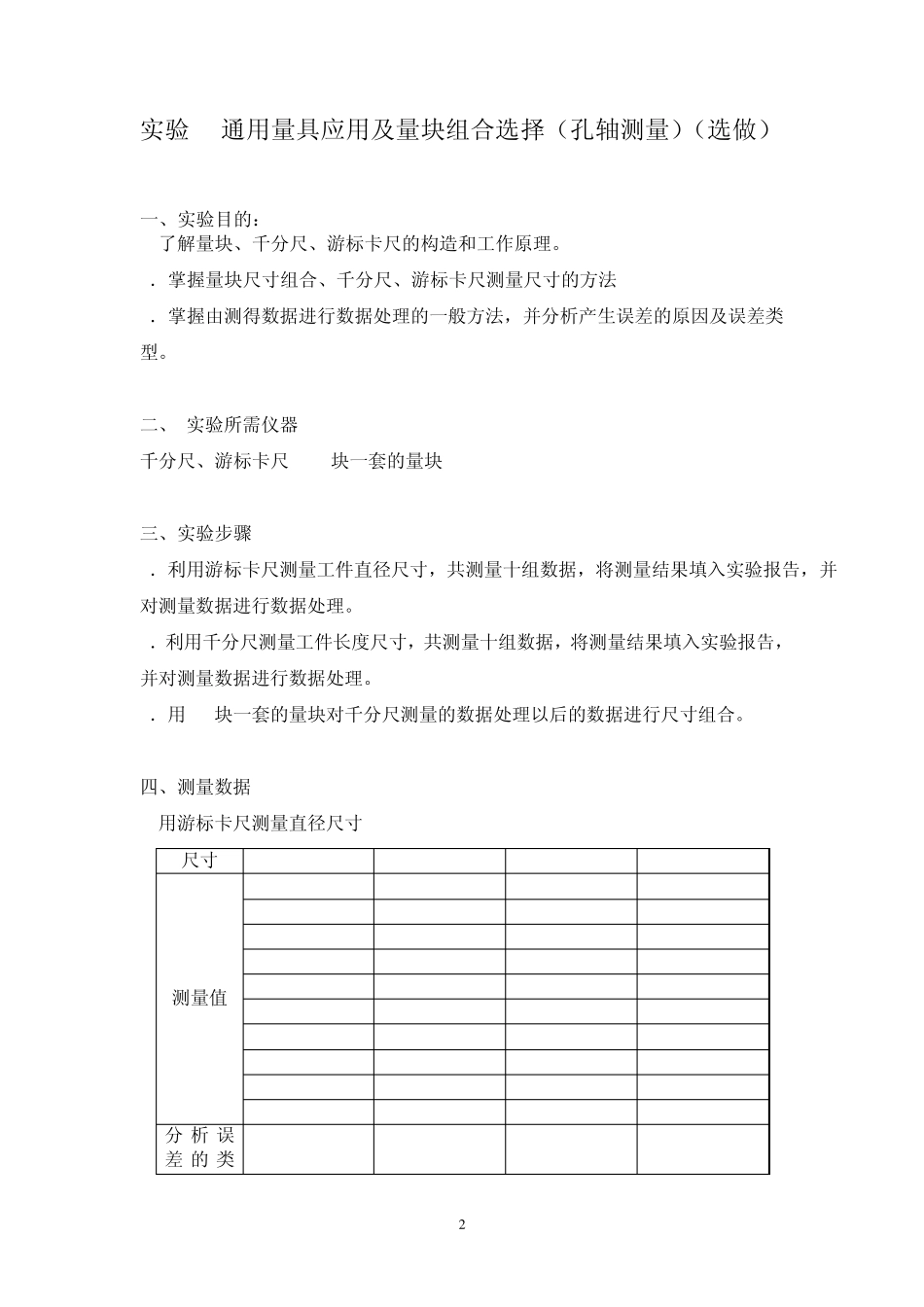

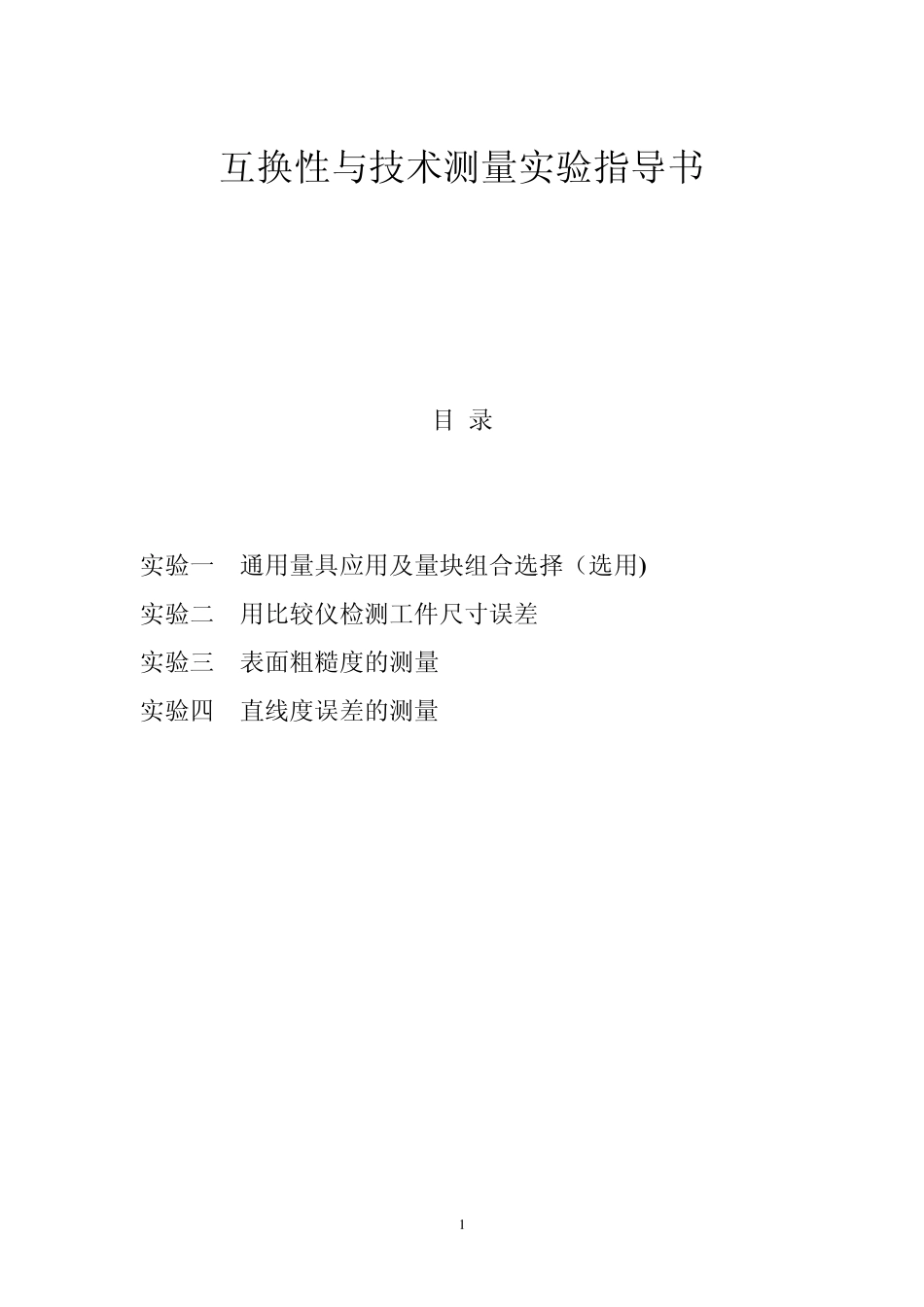

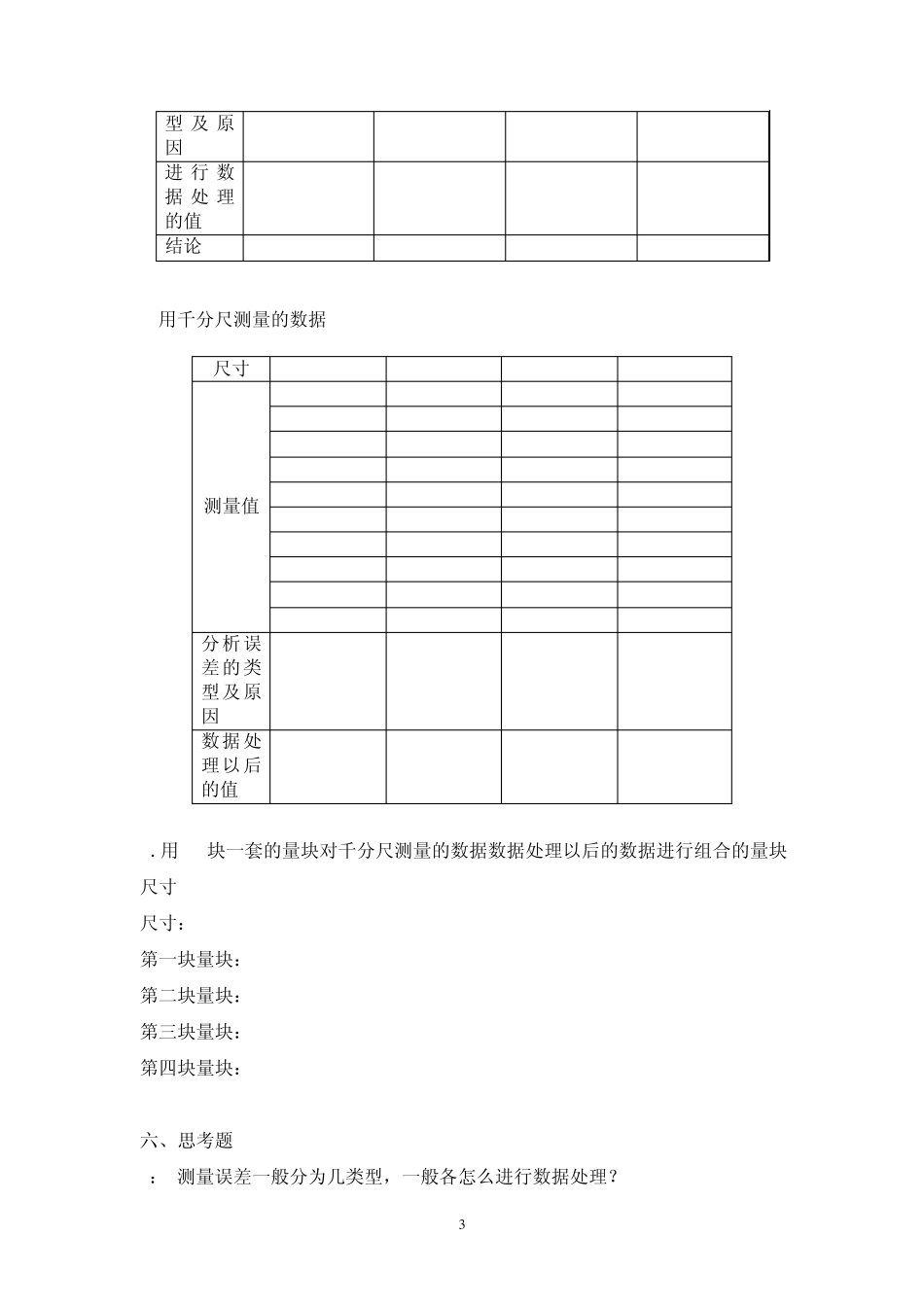

1 互换性与技术测量实验指导书 目 录 实验一 通用量具应用及量块组合选择（选用) 实验二 用比较仪检测工件尺寸误差 实验三 表面粗糙度的测量 实验四 直线度误差的测量 2 实验1 通用量具应用及量块组合选择（孔轴测量）（选做） 一、实验目的： 1.了解量块、千分尺、游标卡尺的构造和工作原理。 2．掌握量块尺寸组合、千分尺、游标卡尺测量尺寸的方法 3．掌握由测得数据进行数据处理的一般方法，并分析产生误差的原因及误差类型。 二、 实验所需仪器 千分尺、游标卡尺 83块一套的量块 三、实验步骤 1．利用游标卡尺测量工件直径尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。 2．利用千分尺测量工件长度尺寸，共测量十组数据，将测量结果填入实验报告，并对测量数据进行数据处理。 3．用83块一套的量块对千分尺测量的数据处理以后的数据进行尺寸组合。 四、测量数据 1.用游标卡尺测量直径尺寸 尺寸 25 30 测量值 分 析 误差 的 类 3 型及原因 进行数据处理的值 结论 2.用千分尺测量的数据 尺寸 25 30 测量值 分析误差的类型及原因 数据处理以后的值 3．用83块一套的量块对千分尺测量的数据数据处理以后的数据进行组合的量块尺寸 尺寸： 第一块量块： 第二块量块： 第三块量块： 第四块量块： 六、思考题 1： 测量误差一般分为几类型，一般各怎么进行数据处理？ 4 实验2 用比较仪测量工件尺寸误差 1.实验目的 1.1 立式光学比较仪工作原理及使用方法。 1.2 熟悉轴的直径误差的测量方法。 1.3 学会基本的测量误差处理方法。 2.设备与器材 立式光学比较仪、被测轴和相同尺寸量块 3.实验原理与方案 立式光学比较仪主要用于作长度比较测量。要先用量块将标尺和指针调到零位，被测尺寸对量块的偏差可从仪器标尺上读得。并可对某轴的固定部位进行多次重复测量，计算测量误差。 立式光学计主要组成见外形图2-2。由底座1、立柱2、支臂3、直角光管4和工作台11等几部分组成。 立式光学计的光学系统图2-3所示。光线由进光反射镜6进入光学计管中，由通光棱镜7将光线转折90度，照亮了分划板4上的刻度尺9。刻度尺上有 ±100 格的刻线，此处刻线作为目标，位于物镜2的焦平面上。由刻度尺9发出的光线经棱镜3后转折90度，透过物镜2成为平行光线，射向平面反射镜，平行光线被反射回来，重新透过物镜2，再经棱镜3汇聚于分划板4的另一半上，此处有一指示线8。当...
