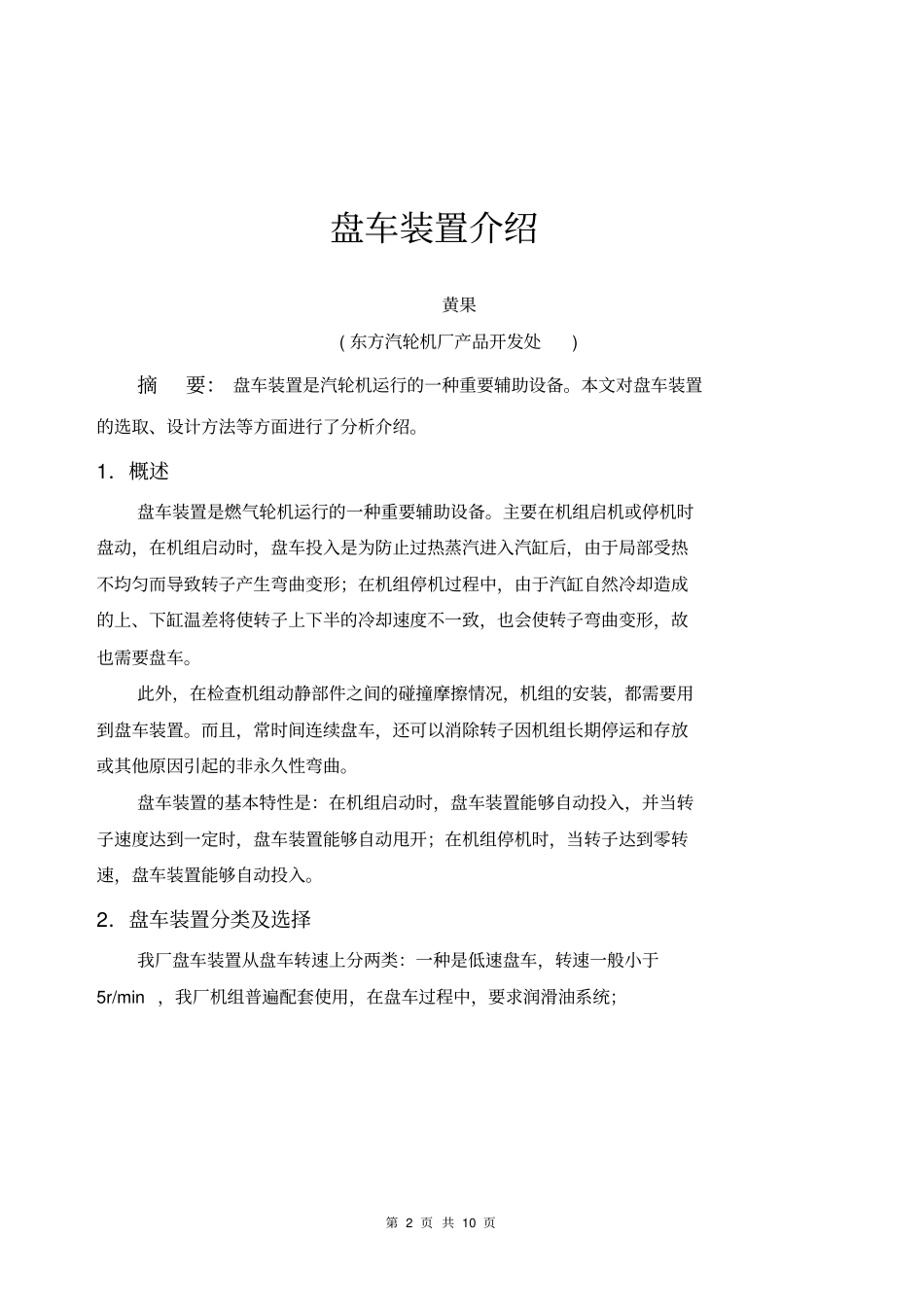

盘车装置设计_第1页
1/11

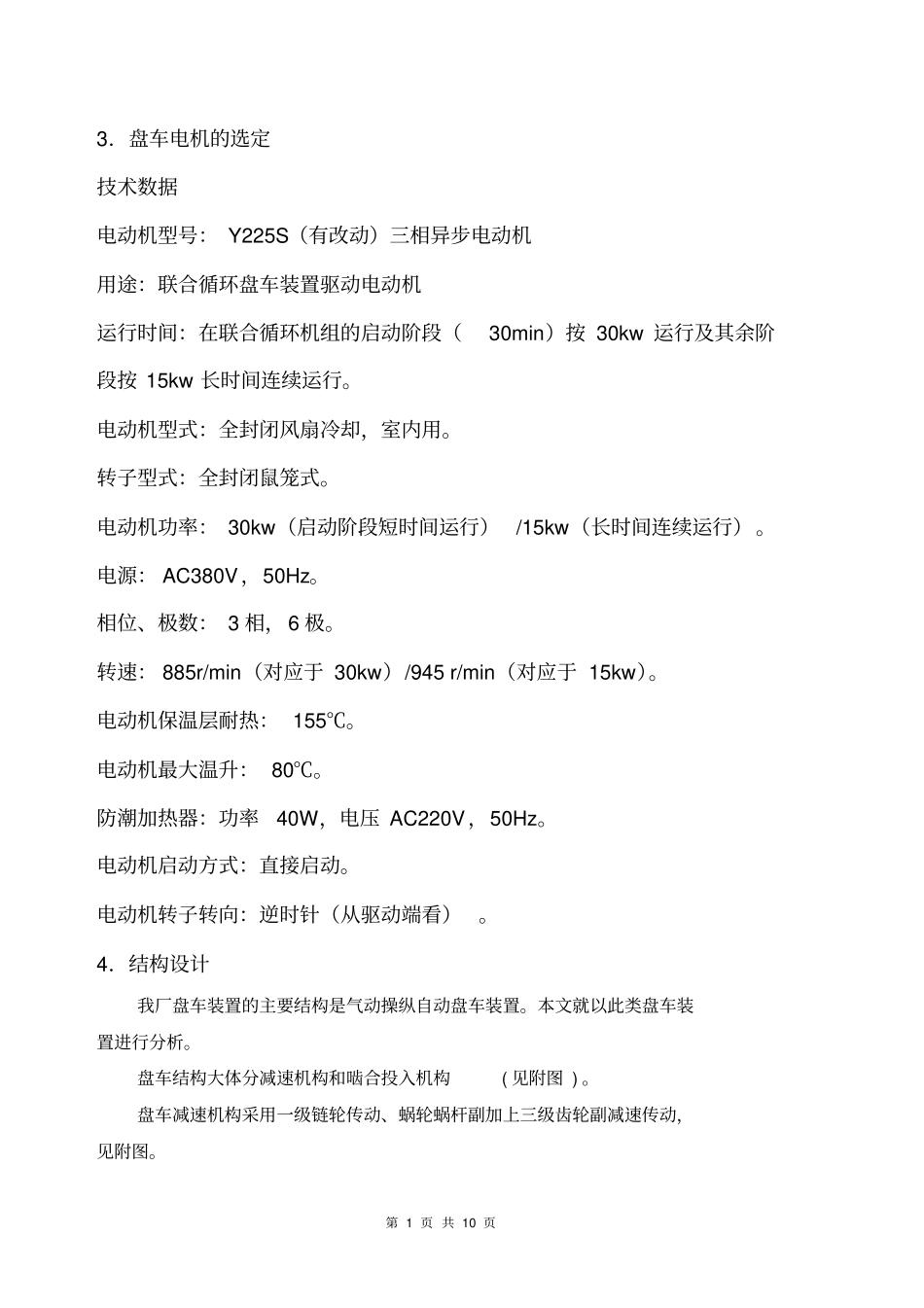

盘车装置设计_第2页
2/11

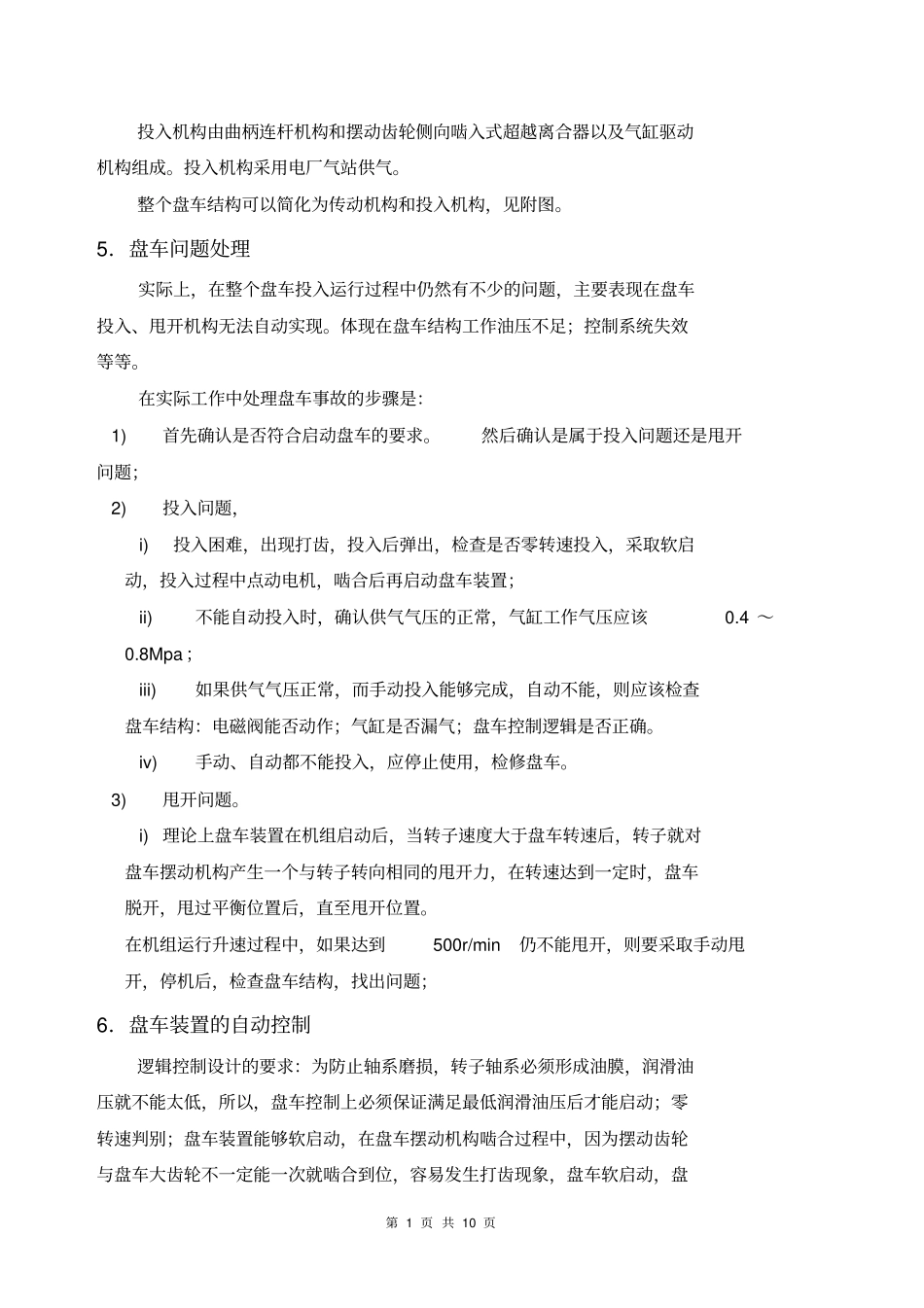

盘车装置设计_第3页
3/11
第 2 页 共 10 页盘车装置介绍黄果( 东方汽轮机厂产品开发处) 摘要: 盘车装置是汽轮机运行的一种重要辅助设备。本文对盘车装置的选取、设计方法等方面进行了分析介绍。1.概述盘车装置是燃气轮机运行的一种重要辅助设备。主要在机组启机或停机时盘动,在机组启动时,盘车投入是为防止过热蒸汽进入汽缸后,由于局部受热不均匀而导致转子产生弯曲变形;在机组停机过程中,由于汽缸自然冷却造成的上、下缸温差将使转子上下半的冷却速度不一致,也会使转子弯曲变形,故也需要盘车。此外,在检查机组动静部件之间的碰撞摩擦情况,机组的安装,都需要用到盘车装置。而且,常时间连续盘车,还可以消除转子因机组长期停运和存放或其他原因引起的非永久性弯曲。盘车装置的基本特性是:在机组启动时,盘车装置能够自动投入,并当转子速度达到一定时,盘车装置能够自动甩开;在机组停机时,当转子达到零转速,盘车装置能够自动投入。2.盘车装置分类及选择我厂盘车装置从盘车转速上分两类:一种是低速盘车,转速一般小于5r/min ,我厂机组普遍配套使用,在盘车过程中,要求润滑油系统;第 1 页 共 10 页3.盘车电机的选定技术数据电动机型号: Y225S(有改动)三相异步电动机用途:联合循环盘车装置驱动电动机运行时间:在联合循环机组的启动阶段(30min)按 30kw 运行及其余阶段按 15kw 长时间连续运行。电动机型式:全封闭风扇冷却,室内用。转子型式:全封闭鼠笼式。电动机功率: 30kw(启动阶段短时间运行)/15kw(长时间连续运行)。电源: AC380V,50Hz。相位、极数: 3 相,6 极。转速: 885r/min(对应于 30kw)/945 r/min(对应于 15kw)。电动机保温层耐热: 155℃。电动机最大温升: 80℃。防潮加热器:功率40W,电压 AC220V,50Hz。电动机启动方式:直接启动。电动机转子转向:逆时针(从驱动端看)。4.结构设计我厂盘车装置的主要结构是气动操纵自动盘车装置。本文就以此类盘车装置进行分析。盘车结构大体分减速机构和啮合投入机构( 见附图 ) 。盘车减速机构采用一级链轮传动、蜗轮蜗杆副加上三级齿轮副减速传动,见附图。第 1 页 共 10 页投入机构由曲柄连杆机构和摆动齿轮侧向啮入式超越离合器以及气缸驱动机构组成。投入机构采用电厂气站供气。整个盘车结构可以简化为传动机构和投入机构,见附图。5.盘车问题处理实际上,在整个盘车投入运行过程中仍然有不少的问题,主要表现在盘车投入、甩开机构...
