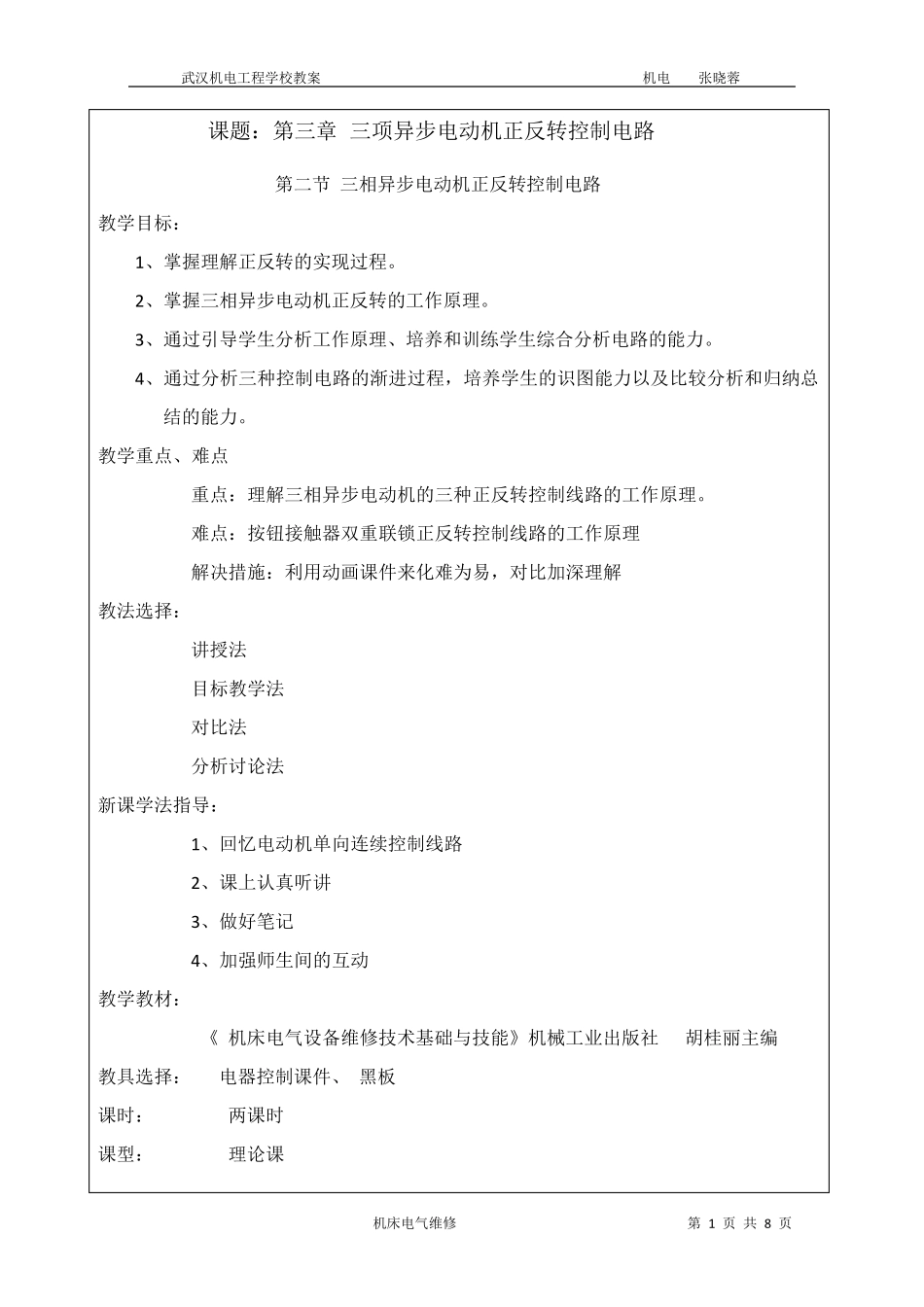

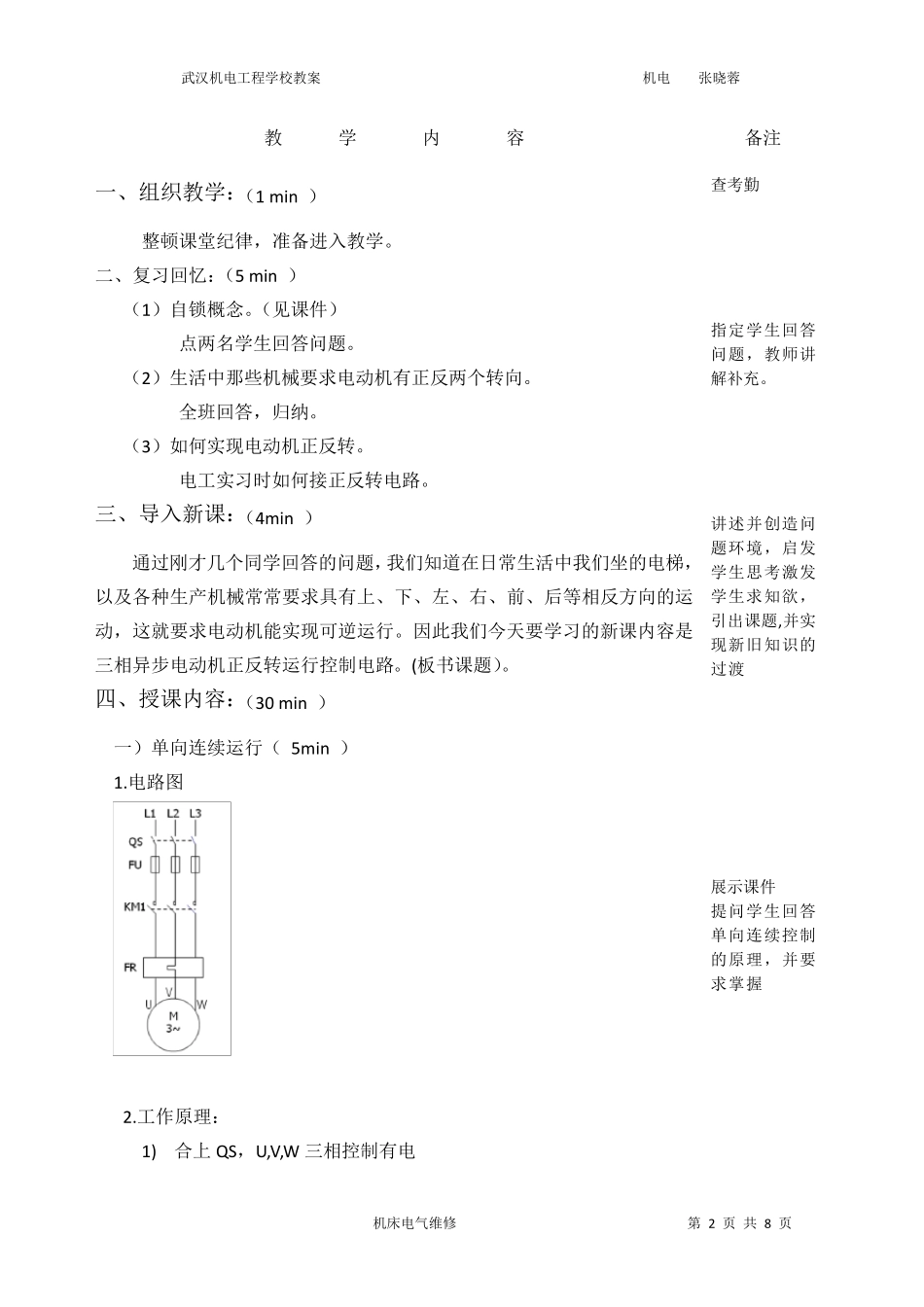

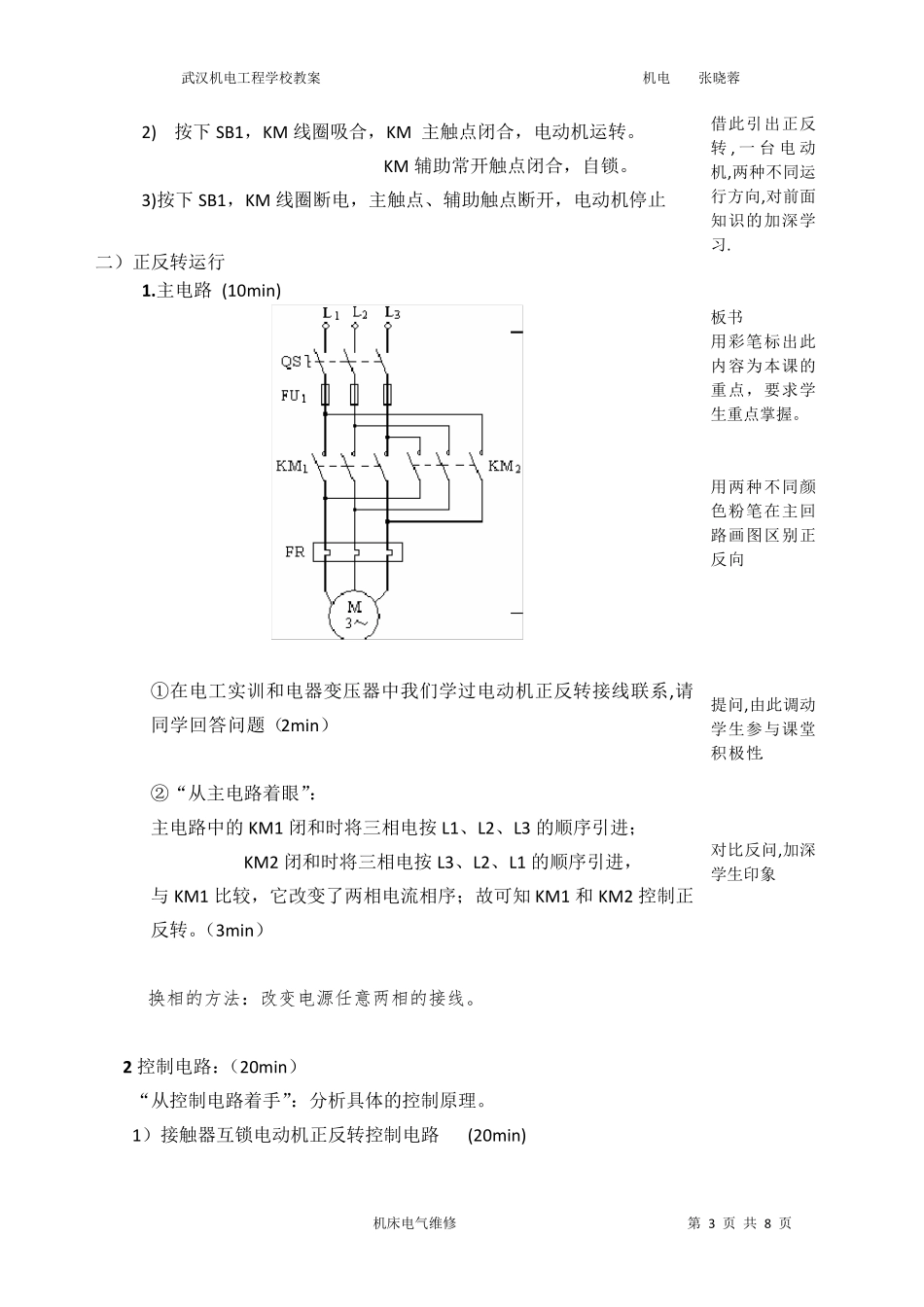

武汉机电工程学校教案 机电 张晓蓉 机床电气维修 第 1 页 共 8 页 课题:第三章 三项异步电动机正反转控制电路 第二节 三相异步电动机正反转控制电路 教学目标: 1 、掌握理解正反转的实现过程。 2 、掌握三相异步电动机正反转的工作原理。 3 、通过引导学生分析工作原理、培养和训练学生综合分析电路的能力。 4 、通过分析三种控制电路的渐进过程,培养学生的识图能力以及比较分析和归纳总结的能力。 教学重点、难点 重点:理解三相异步电动机的三种正反转控制线路的工作原理。 难点:按钮接触器双重联锁正反转控制线路的工作原理 解决措施:利用动画课件来化难为易,对比加深理解 教法选择: 讲授法 目标教学法 对比法 分析讨论法 新课学法指导: 1 、回忆电动机单向连续控制线路 2 、课上认真听讲 3 、做好笔记 4 、加强师生间的互动 教学教材: 《 机床电气设备维修技术基础与技能》机械工业出版社 胡桂丽主编 教具选择: 电器控制课件、 黑板 课时: 两课时 课型: 理论课 武汉机电工程学校教案 机电 张晓蓉 机床电气维修 第 2 页 共 8 页 教 学 内 容 备注 一、组织教学:(1 min ) 整顿课堂纪律,准备进入教学。 二、复习回忆:(5 min ) (1)自锁概念。(见课件) 点两名学生回答问题。 (2)生活中那些机械要求电动机有正反两个转向。 全班回答,归纳。 (3)如何实现电动机正反转。 电工实习时如何接正反转电路。 三、导入新课:(4min ) 通过刚才几个同学回答的问题,我们知道在日常生活中我们坐的电梯,以及各种生产机械常常要求具有上、下、左、右、前、后等相反方向的运动,这就要求电动机能实现可逆运行。因此我们今天要学习的新课内容是三相异步电动机正反转运行控制电路。(板书课题)。 四、授课内容:(30 min ) 一)单向连续运行( 5min ) 1.电路图 2.工作原理: 1) 合上 QS,U,V,W 三相控制有电 查考勤 指定学生回答问题,教师讲解补充。 讲述并创造问题环境,启发学生思考激发学生求知欲,引出课题,并实现新旧知识的过渡 展示课件 提问学生回答单向连续控制的原理,并要求掌握 武汉机电工程学校教案 机电 张晓蓉 机床电气维修 第 3 页 共 8 页 2) 按下SB1,KM 线圈吸合,KM 主触点闭合,电动机运转。 KM 辅助常开触点闭合,自锁。 3)按下SB1,KM 线圈断电,主触点、辅助触点断开,电动机停止 ...
