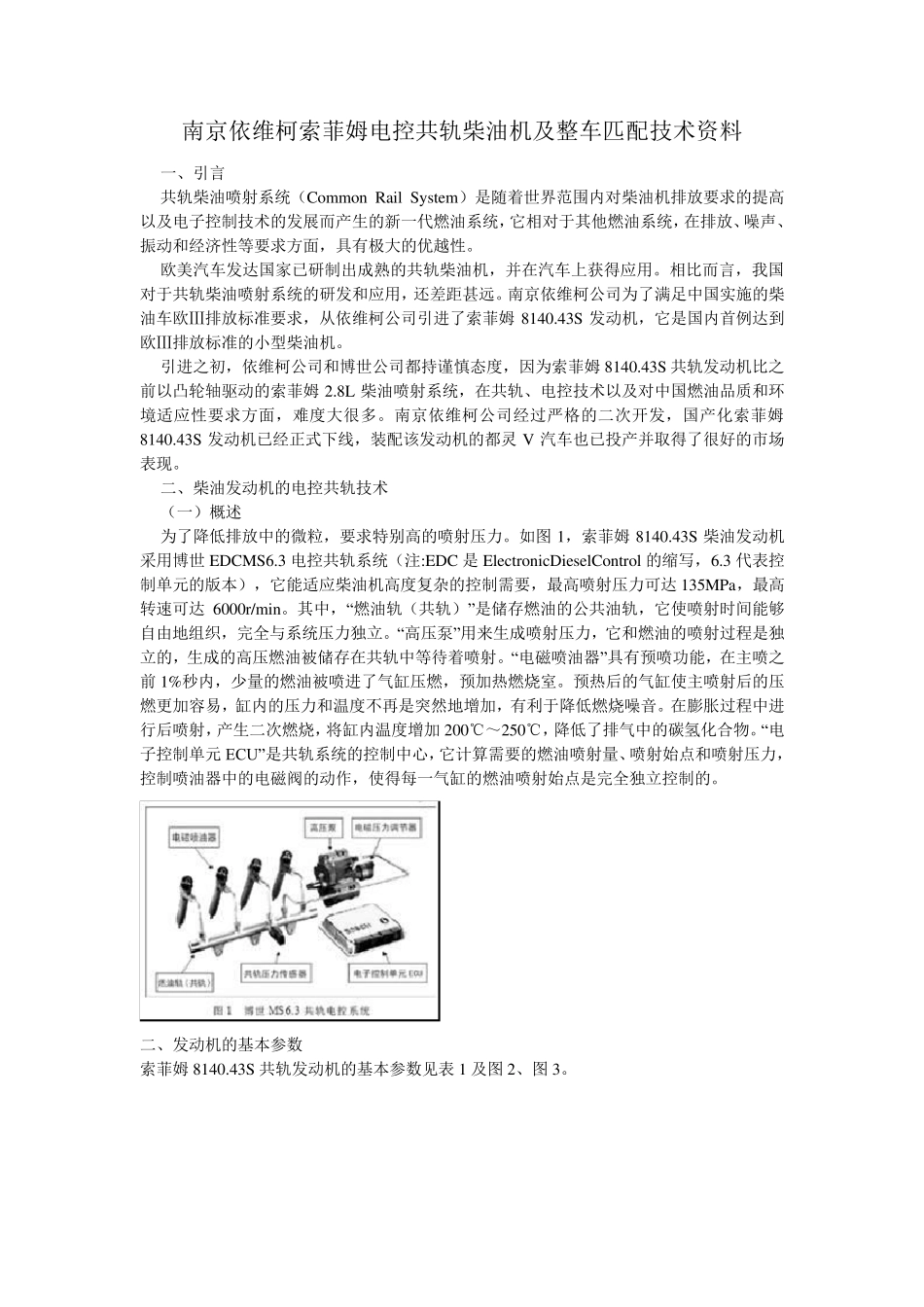

南京依维柯索菲姆电控共轨柴油机及整车匹配技术资料 一、引言 共轨柴油喷射系统（Common Rail Sy stem）是随着世界范围内对柴油机排放要求的提高以及电子控制技术的发展而产生的新一代燃油系统，它相对于其他燃油系统，在排放、噪声、振动和经济性等要求方面，具有极大的优越性。 欧美汽车发达国家已研制出成熟的共轨柴油机，并在汽车上获得应用。相比而言，我国对于共轨柴油喷射系统的研发和应用，还差距甚远。南京依维柯公司为了满足中国实施的柴油车欧Ⅲ排放标准要求，从依维柯公司引进了索菲姆 8140.43S 发动机，它是国内首例达到欧Ⅲ排放标准的小型柴油机。 引进之初，依维柯公司和博世公司都持谨慎态度，因为索菲姆 8140.43S 共轨发动机比之前以凸轮轴驱动的索菲姆 2.8L 柴油喷射系统，在共轨、电控技术以及对中国燃油品质和环境适应性要求方面，难度大很多。南京依维柯公司经过严格的二次开发，国产化索菲姆8140.43S 发动机已经正式下线，装配该发动机的都灵V 汽车也已投产并取得了很好的市场表现。 二、柴油发动机的电控共轨技术 （一）概述 为了降低排放中的微粒，要求特别高的喷射压力。如图1，索菲姆 8140.43S 柴油发动机采用博世 EDCMS6.3 电控共轨系统（注:EDC 是 ElectronicDieselControl 的缩写，6.3 代表控制单元的版本），它能适应柴油机高度复杂的控制需要，最高喷射压力可达 135MPa，最高转速可达 6000r/min。其中，“燃油轨（共轨）”是储存燃油的公共油轨，它使喷射时间能够自由地组织，完全与系统压力独立。“高压泵”用来生成喷射压力，它和燃油的喷射过程是独立的，生成的高压燃油被储存在共轨中等待着喷射。“电磁喷油器”具有预喷功能，在主喷之前1%秒内，少量的燃油被喷进了气缸压燃，预加热燃烧室。预热后的气缸使主喷射后的压燃更加容易，缸内的压力和温度不再是突然地增加，有利于降低燃烧噪音。在膨胀过程中进行后喷射，产生二次燃烧，将缸内温度增加200℃～250℃，降低了排气中的碳氢化合物。“电子控制单元ECU”是共轨系统的控制中心，它计算需要的燃油喷射量、喷射始点和喷射压力，控制喷油器中的电磁阀的动作，使得每一气缸的燃油喷射始点是完全独立控制的。 二、发动机的基本参数 索菲姆 8140.43S 共轨发动机的基本参数见表1 及图2、图3。 三、电控共轨系统的架构 如图 4，是索菲姆 8140.43S 发动机共轨燃油系统的架构，分为燃油供应系统和电子控制系统两部分，系统零...
