铁素体、奥氏体、渗碳体、珠光体、贝氏体、魏氏组织、马氏体、莱氏体.

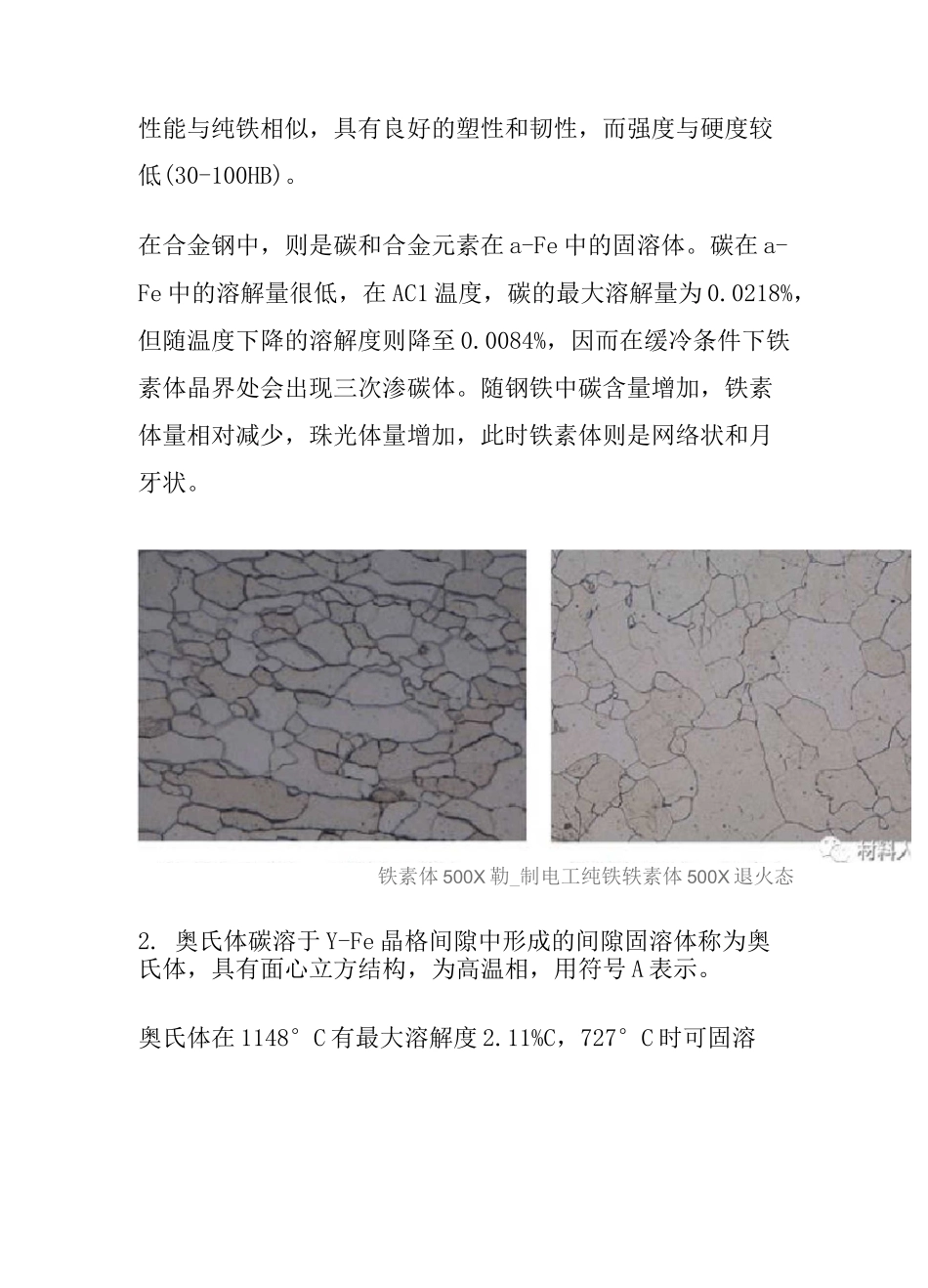

铁素体、奥氏体、渗碳体、珠光体、贝氏体魏氏组织、马氏体、莱氏体.钢铁由铁矿石提炼而成，来源丰富，价格低廉。钢铁又称为铁碳合金，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V 等）所组成的合金。通过调节钢铁中各种元素的含量和热处理工艺（四把火：淬火、退火、回火、正火），可以获得各种各样的金相组织，从而使钢铁具有不同的物理性能。将钢材取样，经过打磨、抛光，最后用特定的腐蚀剂腐蚀显示后，在金相显微镜下观察到的组织称为钢铁的金相组织。钢铁材料的秘密便隐藏在这些组织结构中。在 Fe-Fe3C 系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体 F、奥氏体 A 和渗碳体 Fe3C）组成。这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。常见的金相组织有下列八种：1. 铁素体碳溶于 a-Fe 晶格间隙中形成的间隙固溶体称为铁素体，属bcc 结构，呈等轴多边形晶粒分布，用符号 F 表示。其组织和性能与纯铁相似，具有良好的塑性和韧性，而强度与硬度较低(30-100HB)。在合金钢中，则是碳和合金元素在 a-Fe 中的固溶体。碳在 a-Fe 中的溶解量很低，在 AC1 温度，碳的最大溶解量为 0.0218%，但随温度下降的溶解度则降至 0.0084%，因而在缓冷条件下铁素体晶界处会出现三次渗碳体。随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是网络状和月牙状。铁素体 500X 勒_制电工纯铁轶素体 500X 退火态2. 奥氏体碳溶于 Y-Fe 晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号 A 表示。奥氏体在 1148°C 有最大溶解度 2.11%C，727°C 时可固溶rffP»1v-,JWt1TST£AJ£舄仝0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为 170~220HBS、=40~50%。TRIP 钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性，并改善了钢板的成形性能。碳素或合金结构钢中的奥氏体在冷却过程中转变为其他相，只有在高碳钢和渗碳钢渗碳高温淬火后，奥氏体才能残留在马氏体的间隙中存在，其金相组织由于不易受侵蚀而呈白色。3. 渗碳体渗碳体是碳和铁以一定比例化合成的金属化合物，用分子式 Fe3C 表示，其含碳量为 6.69%,在合金中形成(Fe,M)3...
