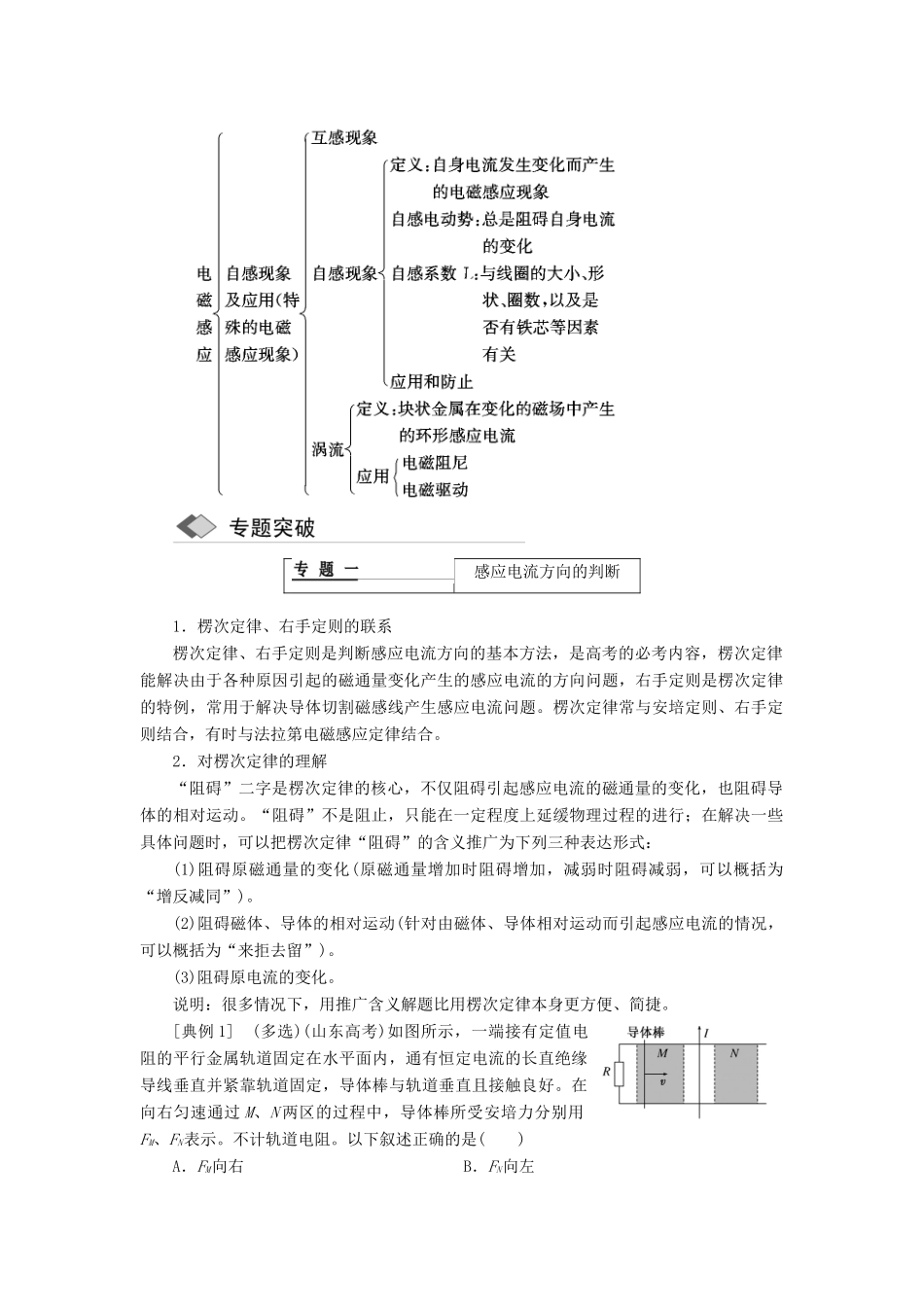

章末小结感应电流方向的判断1.楞次定律、右手定则的联系楞次定律、右手定则是判断感应电流方向的基本方法,是高考的必考内容,楞次定律能解决由于各种原因引起的磁通量变化产生的感应电流的方向问题,右手定则是楞次定律的特例,常用于解决导体切割磁感线产生感应电流问题。楞次定律常与安培定则、右手定则结合,有时与法拉第电磁感应定律结合。2.对楞次定律的理解“阻碍”二字是楞次定律的核心,不仅阻碍引起感应电流的磁通量的变化,也阻碍导体的相对运动。“阻碍”不是阻止,只能在一定程度上延缓物理过程的进行;在解决一些具体问题时,可以把楞次定律“阻碍”的含义推广为下列三种表达形式:(1)阻碍原磁通量的变化(原磁通量增加时阻碍增加,减弱时阻碍减弱,可以概括为“增反减同”)。(2)阻碍磁体、导体的相对运动(针对由磁体、导体相对运动而引起感应电流的情况,可以概括为“来拒去留”)。(3)阻碍原电流的变化。说明:很多情况下,用推广含义解题比用楞次定律本身更方便、简捷。[典例 1] (多选)(山东高考)如图所示,一端接有定值电阻的平行金属轨道固定在水平面内,通有恒定电流的长直绝缘导线垂直并紧靠轨道固定,导体棒与轨道垂直且接触良好。在向右匀速通过 M、N 两区的过程中,导体棒所受安培力分别用FM、FN表示。不计轨道电阻。以下叙述正确的是( )A.FM向右 B.FN向左C.FM逐渐增大 D.FN逐渐减小[解析] 由题意可知,根据安培定则,在轨道内的 M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里,由此可知,当导体棒运动到 M 区时,根据右手定则可以判定,在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反,再根据左手定则可知,金属棒在 M 区时受到的安培力方向向左,因此 A 选项错误;同理可以判定 B 选项正确;导体棒在 M 区匀速靠近长直绝缘导线时所处的磁场越来越大,因此产生的感应电动势越来越大,根据闭合电路的欧姆定律和安培力的公式可知,导体棒所受的安培力 FM也逐渐增大,故 C 选项正确;同理 D 选项正确。[答案] BCD电磁感应的图象问题1.电磁感应的图象问题一般同时涉及楞次定律和法拉第电磁感应定律,不同形状的线框进出各种有界磁场时,感应电流随时间(位移)变化的图象的解读,判断有效长度是关键。已知感应电流的变化情况,分析磁感应强度随时间变化的情况,需要应用法拉第电磁感应定律。2.电磁感应的图象问题大致分为两类:一是给出电磁感应过程,选出或画出正...
