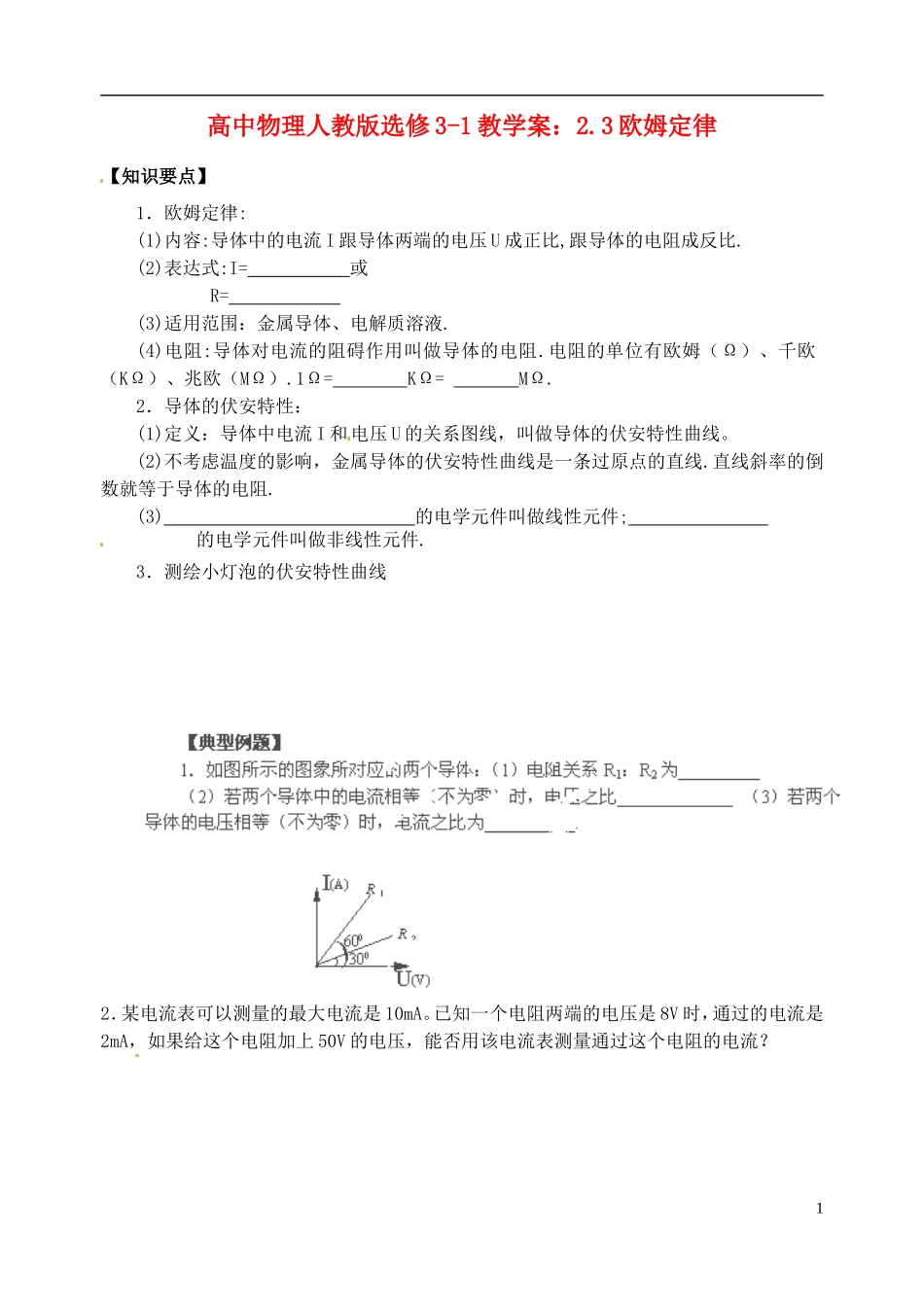

高中物理人教版选修 3-1 教学案：2.3 欧姆定律【知识要点】1．欧姆定律:(1)内容:导体中的电流 I 跟导体两端的电压 U 成正比,跟导体的电阻成反比.(2)表达式:I= 或R= (3)适用范围：金属导体、电解质溶液.(4)电阻:导体对电流的阻碍作用叫做导体的电阻.电阻的单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）.1Ω= KΩ= MΩ.2．导体的伏安特性：(1)定义：导体中电流 I 和电压 U 的关系图线，叫做导体的伏安特性曲线。 (2)不考虑温度的影响，金属导体的伏安特性曲线是一条过原点的直线.直线斜率的倒数就等于导体的电阻.(3) 的电学元件叫做线性元件; 的电学元件叫做非线性元件.3．测绘小灯泡的伏安特性曲线2．某电流表可以测量的最大电流是 10mA。已知一个电阻两端的电压是 8V 时，通过的电流是2mA，如果给这个电阻加上 50V 的电压，能否用该电流表测量通过这个电阻的电流？13．有三个电阻：RA=5Ω，RB=10Ω，RC=2.5Ω，它们的伏安特性呈线性特征。请在同一坐标系中作出它们的伏安特性曲线，并在线旁标明 A、B、C。4．一个小灯泡，当它两端的电压在 3V 以下时，电阻始终等于 14Ω 不变；当它两端电压增大到 4V 时，钨丝发热，它的电阻为 16Ω；当电压增大到 5V 时，它的电阻为 20Ω。它在0~5V 范围内的伏安特性曲线大概是怎样的？请画出草图。【课后作业】1．对于欧姆定律的理解，下列说法中正确的是（ ）A．根据 I=U/R，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比B．根据 U=IR，对一定的导体，通过它的电流越大，它两端的电压也越大C．根据 I=U/R，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比D．欧姆定律适用于一切导体2．导体甲的电阻是导体乙的电阻的 4 倍，加在导体甲两端的电压是加在乙两端的电压2的 1/2，则导体甲与导体乙中的电流之比为（ ）A．8：1B．1：8C．2：1D．1：23．如图所示 A 是电阻 R 的 I-U 图线，图中 α=450，由此得出（ ）A．通过电阻的电流与其两端电压成正比B．电阻 R=0.5ΩC．I-U 图线的斜率表示电阻的倒数，所以 R=ctg450=1.0ΩD．在 R 两端加 6.0V 电压时，每秒通过电阻截面的电量是 3.0C4．一个标有“3.8V 0.3A”的小灯泡，加上的电压 U 由零增大到 3.8V 的过程中，小灯泡两端的电压 U 和通过它的电流 I 的关系可用图线来表示，在下图的四个图线中，与实验相符的是（）5．某电阻两端电压为 6V，其电流方向如图所示，若 30s 内通...
