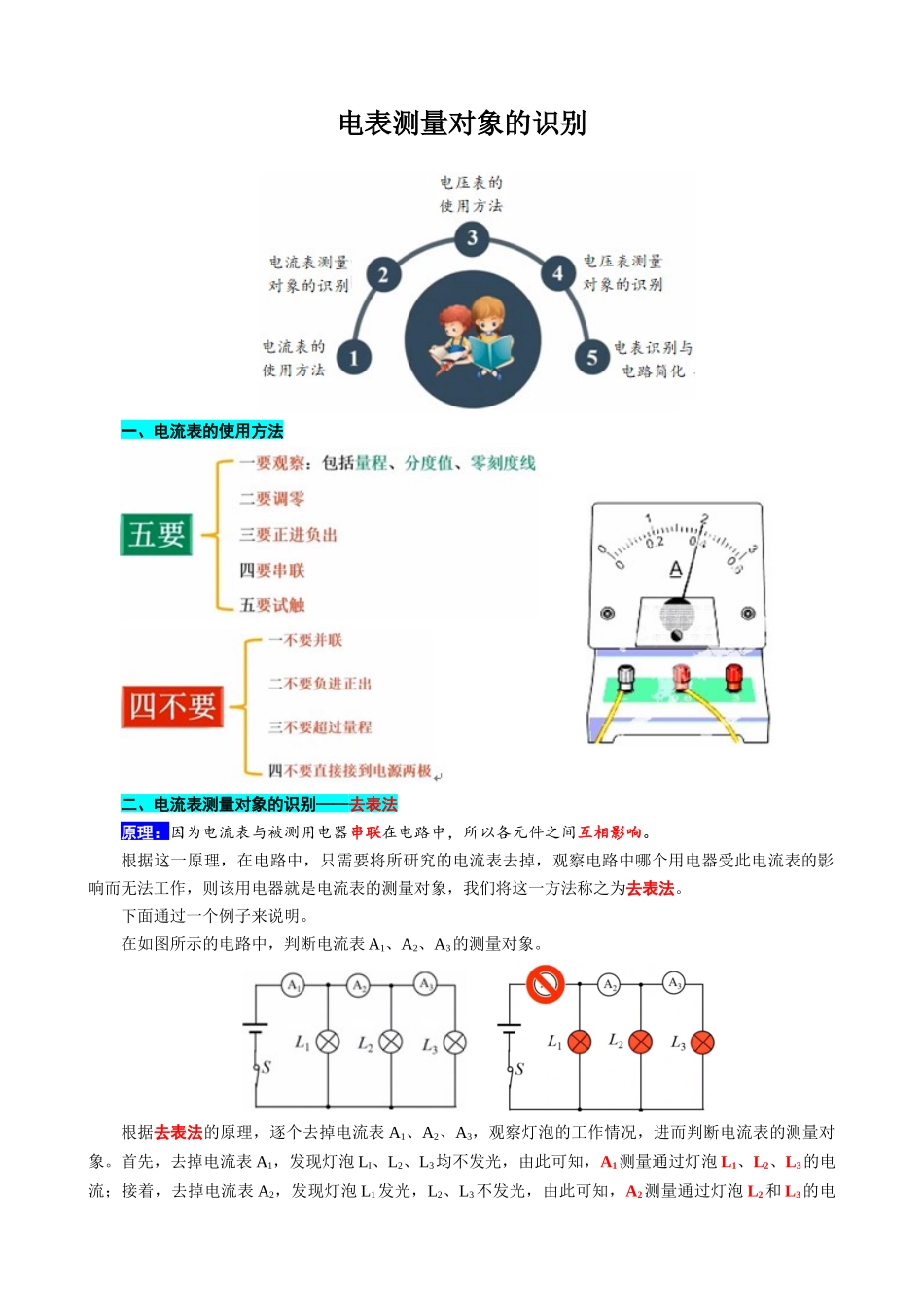

电表测量对象的识别一、电流表的使用方法二、电流表测量对象的识别——去表法原理：因为电流表与被测用电器串联在电路中，所以各元件之间互相影响。根据这一原理，在电路中，只需要将所研究的电流表去掉，观察电路中哪个用电器受此电流表的影响而无法工作，则该用电器就是电流表的测量对象，我们将这一方法称之为去表法。下面通过一个例子来说明。在如图所示的电路中，判断电流表 A1、A2、A3的测量对象。 根据去表法的原理，逐个去掉电流表 A1、A2、A3，观察灯泡的工作情况，进而判断电流表的测量对象。首先，去掉电流表 A1，发现灯泡 LI、L2、L3均不发光，由此可知，A1测量通过灯泡 L1、L2、L3的电流；接着，去掉电流表 A2，发现灯泡 L1发光，L2、L3不发光，由此可知，A2测量通过灯泡 L2和 L3的电流；最后，去掉电流表 A3，发现 L1和 L2发光，L3不发光，由此可知，A3测量通过灯泡 L3的电流。 三、电压表的使用方法四、电流表测量对象的识别——去源法原理：因为电压表与被测用电器并联在电路中，所以只需要找到一电压表并联的用电器即可。根据这一原理，为了快速找到与电压表并联的用电器，在电路中，我们首先去掉电源和不相关的电压表，然后观察所研究的电压表与哪个用电器串串联，构成闭合回路，则该电压表就测那个用电器两端的电压，我们将这一方法称之为去源法。下面通过一个例子来说明。在如图所示的电路中，要判断电压表 V1的测量对象：首先，去掉电源，再逐个去掉电压表 V2、V3，以及因去掉电源和电压表 V2、V3，还有多余的导线和灯泡 L2，最后观察电压表 V1与只哪个灯泡构成闭合回路，电压表 V1就测量这个灯泡两端的电压。由此可知，V1测量灯泡 L1两端的电压。同理，要判断电压表 V2的测量对象，首先，去掉电源，再逐个去掉电压表 V1、V3，以及因去掉电源和电压表 V1、V3，还有多余的导线和灯泡 L1，最后观察电压表 V2与只哪个灯泡构成闭合回路，电压表 V2就测量这个灯泡两端的电压。由此可知，V2测量灯泡 L2两端的电压。最后判断电压表 V3测量对象，首先，去掉电源，再逐个去掉电压表 V1、V2，以及因去掉电源和电压表 V1、V2，还有多余的导线，最后观察电压表 V3与只哪个灯泡构成闭合回路，电压表 V3就测量这个灯泡两端的电压。由此可知，V3测量灯泡 L1和 L2两端的电压，即电源电压。五、电表识别与电路简化画出如图所示电路图的等效电路图。1.将电流表等效为一根导线，电压表等效为断路，画出简化...
