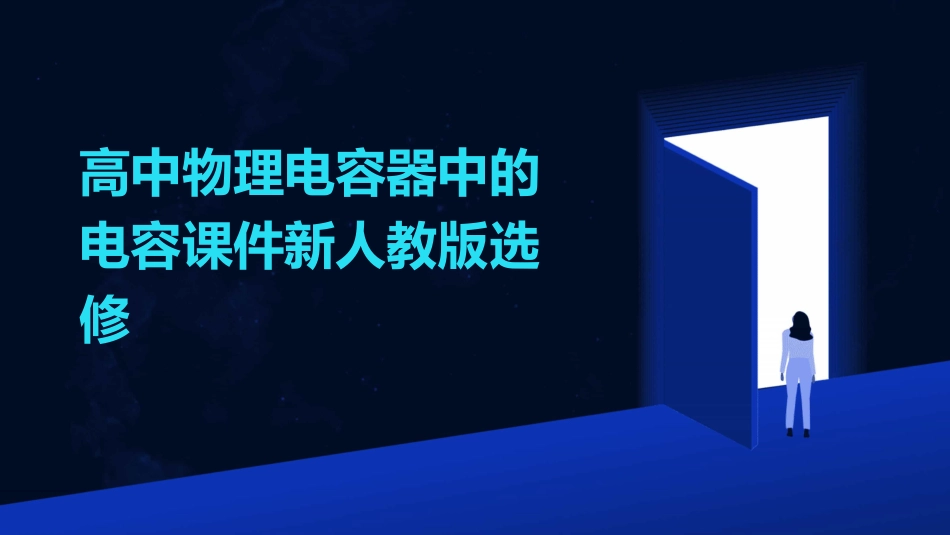

高中物理电容器中的电容课件新人教版选修VIP免费

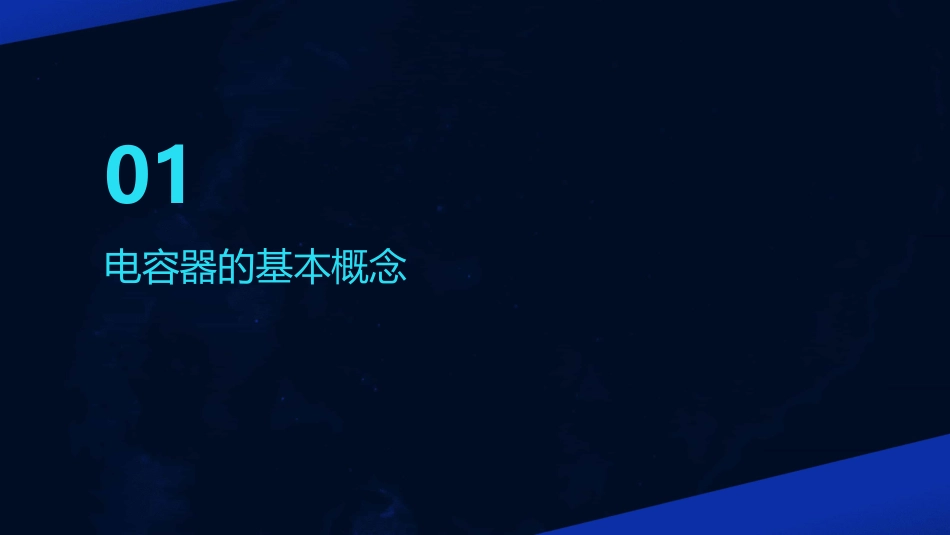

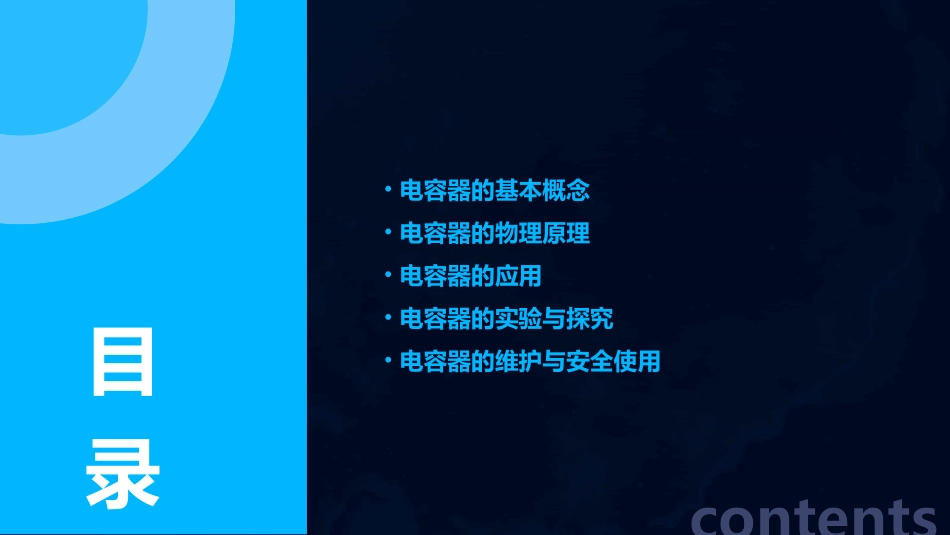

高中物理电容器中的电容课件新人教版选修•电容器的基本概念•电容器的物理原理•电容器的应用•电容器的实验与探究•电容器的维护与安全使用contents目录01电容器的基本概念电容器是一种能够储存电荷的电子元件。它由两个平行且相对的导体（电极）构成，其间有绝缘材料（电介质）。电容器通过改变电极间距离或电介质来储存或释放电荷。电容器定义根据电介质的不同，电容器可分为纸介电容器、陶瓷电容器、电解电容器、空气电容器等。根据电极材料的不同，电容器可分为铝电解电容器、钽电解电容器、薄膜电容器等。根据用途的不同，电容器可分为滤波电容器、去耦电容器、耦合电容器等。电容器分类电容器能够储存电荷，常用于电子设备和电路中的电荷储存和释放。储存电荷电容器常用于滤波电路中，将交流信号与直流信号分离，去除噪声和干扰。滤波电容器通过电容耦合作用，将信号从一个电路传递到另一个电路，广泛应用于信号处理和通信领域。耦合电容器的作用02电容器的物理原理充电当电容器与电源相连时，正负电荷分别积聚在电容器两极板上，使电容器两端产生电势差。随着电荷的积累，电容器两极板间的电场强度逐渐增强，极板上的电荷量增加。放电当电容器与电阻相连时，电子通过电阻从负极板流向正极板，释放所储存的能量。放电过程中，电容器两极板间的电场逐渐减弱，电荷量减少。电容器的充放电原理电场电容器两极板间存在电场，其电场强度与极板上的电荷量成正比，与两极板间的距离成反比。电势差电容器两极板间的电势差等于电场强度与两极板间距离的乘积。在充电过程中，电势差随着电荷量的增加而增大；在放电过程中，电势差随着电荷量的减少而减小。电容器的电场与电势差•电容器的电容是由其电极板的面积、间距和介电常数决定的。电容器的电容与电极板的面积成正比，与电极板间的距离成反比，同时与介电常数成正比。因此，增大电极板的面积、减小电极板间的距离或使用介电常数较大的绝缘材料都可以增大电容器的电容。电容器的电容决定因素03电容器的应用电容器常用于电子设备的电源滤波，去除交流电源中的直流成分，使设备正常工作。滤波器储能阻抗匹配电容器可以储存电能，用于短时间提供大电流，如闪光灯、激光打印机等。在高频电路中，电容器可以用于阻抗匹配，提高信号传输效率。030201电子设备中的电容器电容器可以用于无功补偿，提高电力系统的功率因数，减少线路损耗。无功补偿电容器可以吸收谐波，减少其对电力系统的干扰。抑制谐波并联电容器可以改善电力系统的稳定性，提高供电质量。提高稳定性电力系统中电容器的应用电容器在信号处理中的应用调频调相电容器可以用于调频调相，实现信号的调制和解调。滤波在信号处理中，电容器常用于构成各种滤波器，如低通、高通、带通等。耦合电容器在信号传输中起到耦合作用，实现信号在不同电路之间的传递。04电容器的实验与探究探究电容器的充放电过程，理解电容器的储能原理。实验目的电容器、电源、电流表、电压表、导线等。实验材料电容器充放电实验实验步骤1.将电容器与电源连接，观察电流表和电压表的读数变化。2.记录电容器充电过程中的电流和电压变化。电容器充放电实验0102电容器充放电实验实验结果分析：通过实验结果分析，理解电容器的储能原理，探究电容器充放电过程中的电流和电压变化规律。3.断开电源，观察电容器放电过程中电流和电压的变化。探究电容器电场与电势差的关系，理解电容器的电场特性。实验目的电容器、静电计、电源、导线等。实验材料电容器电场与电势差的测量实验实验步骤1.将电容器与电源连接，使电容器充电。2.将静电计与电容器连接，观察静电计指针的变化。电容器电场与电势差的测量实验电容器电场与电势差的测量实验3.记录不同电势差下静电计指针的变化。实验结果分析：通过实验结果分析，理解电容器电场与电势差的关系，探究电容器的电场特性。在此添加您的文本17字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字在此添加您的文本16字实验目的：探究电容器的实际应用，了解电容器的应用原理。实验材料：多种不同规格的电容器、电阻器、开关等电子元件及...
