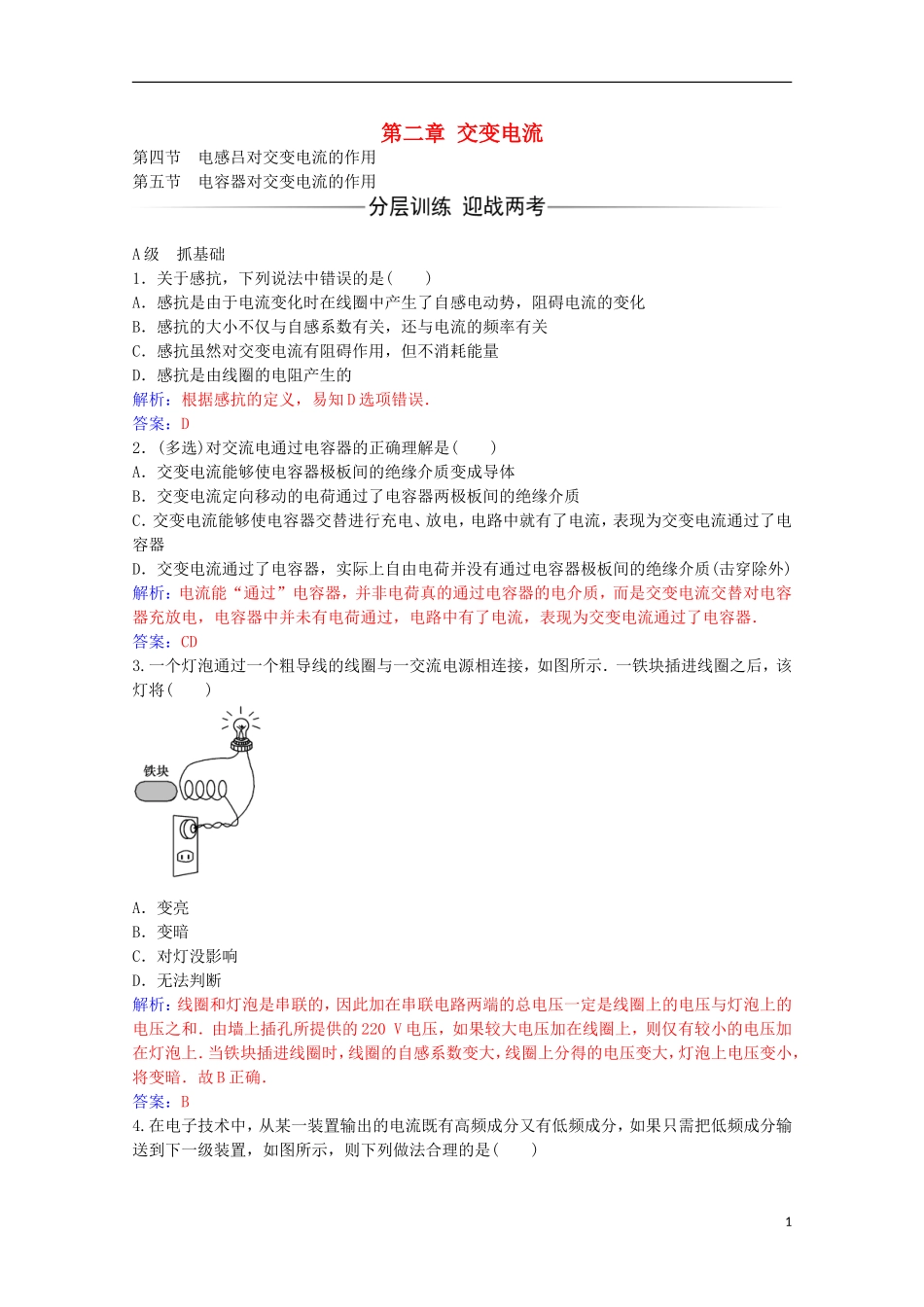

第二章交变电流第四节电感吕对交变电流的作用第五节电容器对交变电流的作用A级抓基础1．关于感抗，下列说法中错误的是()A．感抗是由于电流变化时在线圈中产生了自感电动势，阻碍电流的变化B．感抗的大小不仅与自感系数有关，还与电流的频率有关C．感抗虽然对交变电流有阻碍作用，但不消耗能量D．感抗是由线圈的电阻产生的解析：根据感抗的定义，易知D选项错误．答案：D2．(多选)对交流电通过电容器的正确理解是()A．交变电流能够使电容器极板间的绝缘介质变成导体B．交变电流定向移动的电荷通过了电容器两极板间的绝缘介质C．交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器D．交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)解析：电流能“通过”电容器，并非电荷真的通过电容器的电介质，而是交变电流交替对电容器充放电，电容器中并未有电荷通过，电路中有了电流，表现为交变电流通过了电容器．答案：CD3.一个灯泡通过一个粗导线的线圈与一交流电源相连接，如图所示．一铁块插进线圈之后，该灯将()A．变亮B．变暗C．对灯没影响D．无法判断解析：线圈和灯泡是串联的，因此加在串联电路两端的总电压一定是线圈上的电压与灯泡上的电压之和．由墙上插孔所提供的220V电压，如果较大电压加在线圈上，则仅有较小的电压加在灯泡上．当铁块插进线圈时，线圈的自感系数变大，线圈上分得的电压变大，灯泡上电压变小，将变暗．故B正确．答案：B4.在电子技术中，从某一装置输出的电流既有高频成分又有低频成分，如果只需把低频成分输送到下一级装置，如图所示，则下列做法合理的是()1A．在ab间接入一个电容器B．在ab间接入一个低频扼流圈C．在ab间接入一个高频扼流圈D．在ab间接入一个电容器或高频或低频扼流圈都可以解析：电容器是隔直流，通交流，所以A不行，低频扼流圈是通高频阻低频，B不行，高频扼流圈自感系数较小，有通低频交流、阻高频的功能，C正确．综上所述，D错误，故选C.答案：C5.如图所示，把电阻R，电感线圈L，电容C并联，接到一个交流电源上，三个电流表示数相同，若保持电源电压大小不变，而将电源频率增大，则三个电流表示数I1、I2、I3的关系是()A．I1＝I2＝I3B．I1>I2>I3C．I2>I1>I3D．I3>I1>I2解析：交流电频率增大，电阻R对电流的阻碍作用不变，所以A1表读数不变，频率增大，电感线圈对交变电流阻碍作用增大，对电流的阻碍作用变大，所以电流变小，A2读数变小．频率增大，电容器对交变电流阻碍作用变小，所以电流变大，A3读数变大，故答案为D.答案：D6.某电源输出的电流中既有交流又有直流成分，如果需要在R上得到直流成分，应在如图所示电路中的A、B两处连接合适的元件．合理的连接方式是()A．A、B处均接电感线圈B．A、B处均接电容器C．A处接电感线圈，B处接电容器D．A处接电容器，B处接电感线圈解析：由电路图可知，电感线圈能通直流，阻挡住高频交流电，使低频交流电流通过电阻R；电容器能使高频交流电通过，直流电不能通过；而题中需要在R上得到直流成分，应在A处接电感器，B处接电容器，从而使直流通过R，符合要求，故C正确．答案：CB级提能力7.(多选)如图所示，A、B是两盏完全相同的白炽灯，L是电阻不计的电感线圈，如果断开开关S1，接通S2，A、B两灯都能同样发光．如果最初S1是接通的，S2是断开的．那么，可能出现的情况是()2A．刚一接通S2，A灯就立即亮，而B灯则迟延一段时间才亮B．刚接通S2时，线圈L中的电流不为零C．接通S2以后，A灯变亮，B灯由亮变暗D．断开S2时，A灯立即熄灭，B灯先亮一下然后熄灭解析：如果断开S1，接通S2，A、B两灯都能同样发光，设此时电流为I，刚一接通S2，电感线圈产生阻碍电流增大的感应电流，向下流过灯泡B，可知两灯同时有电流流过，两灯同时亮，A、B错；接通S2以后，自感线圈的阻碍作用逐渐减小，灯泡B的分流减小，整个回路电阻减小，干路电流增大，灯泡A变亮，C对；断开S2时，A灯立即熄灭，电感线圈产生的感应电流向上流过灯泡B，B灯先亮一下然后熄灭，D对．答案：CD8.在如图所示的交流电路中，保持电源电压一定，当交变电流的频率增大时，各交流电压...
