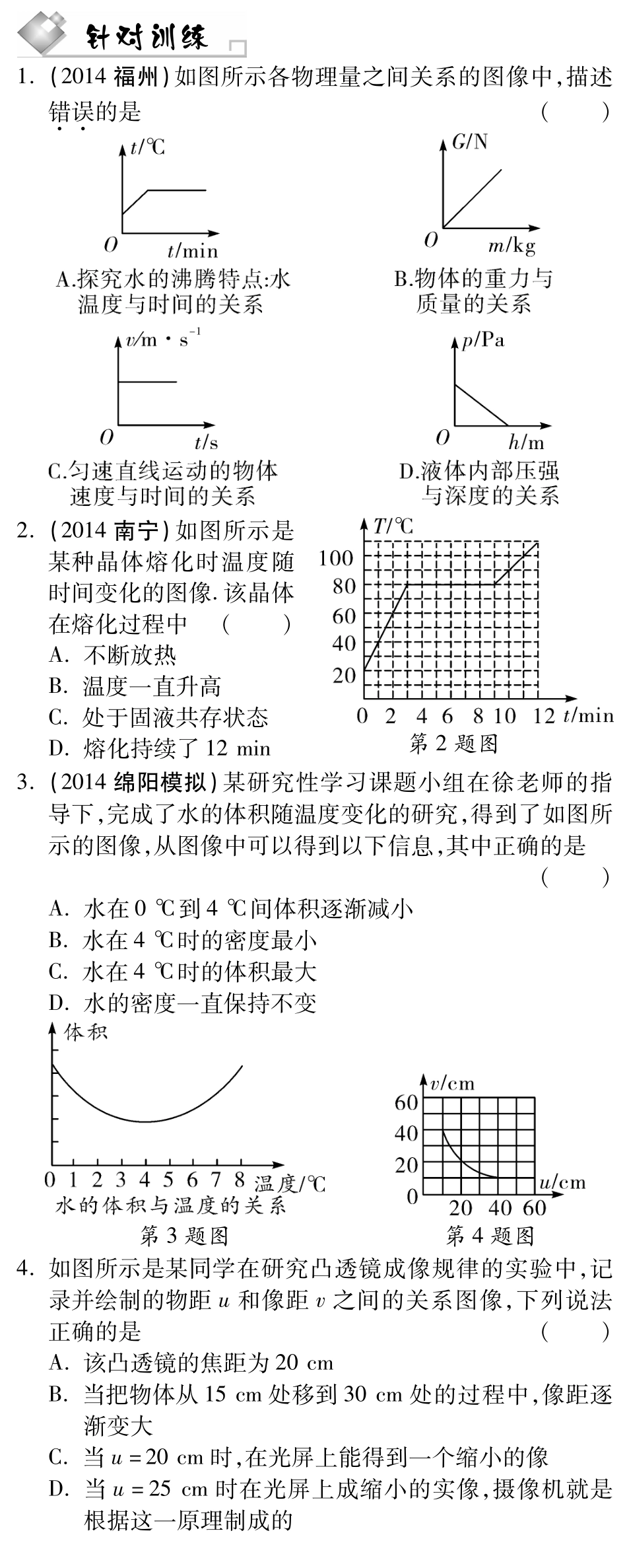

���������������１．（２０１４福州）如图所示各物理量之间关系的图像中，描述错误獉獉的是（）第２题图２．（２０１４南宁）如图所示是某种晶体熔化时温度随时间变化的图像．该晶体在熔化过程中（）Ａ．不断放热Ｂ．温度一直升高Ｃ．处于固液共存状态Ｄ．熔化持续了１２ｍｉｎ３．（２０１４绵阳模拟）某研究性学习课题小组在徐老师的指导下，完成了水的体积随温度变化的研究，得到了如图所示的图像，从图像中可以得到以下信息，其中正确的是（）Ａ．水在０℃到４℃间体积逐渐减小Ｂ．水在４℃时的密度最小Ｃ．水在４℃时的体积最大Ｄ．水的密度一直保持不变第３题图第４题图４．如图所示是某同学在研究凸透镜成像规律的实验中，记录并绘制的物距ｕ和像距ｖ之间的关系图像，下列说法正确的是（）Ａ．该凸透镜的焦距为２０ｃｍＢ．当把物体从１５ｃｍ处移到３０ｃｍ处的过程中，像距逐渐变大Ｃ．当ｕ＝２０ｃｍ时，在光屏上能得到一个缩小的像Ｄ．当ｕ＝２５ｃｍ时在光屏上成缩小的实像，摄像机就是根据这一原理制成的５．如图甲所示，边长为１０ｃｍ的立方体木块Ａ通过细线与圆柱形容器底部相连，容器中液面与Ａ上表面齐平，从打开容器底部的抽液机匀速向外排液开始计时，细线的拉力Ｆ随时间ｔ的变化图像如图乙所示，木块密度ρ＝０．５×１０３ｋｇ／ｍ３，容器的底面积为２００ｃｍ２，ｇ＝１０Ｎ／ｋｇ，下列说法正确的是（）第５题图Ａ．随着液体排出，木块受到的浮力不断减小Ｂ．容器中的液体是酒精Ｃ．抽液机每秒钟排出液体的质量是１０ｇＤ．第３０ｓ时，木块露出液面的高度是２ｃｍ６．（２０１４贺州）如图所示是Ａ、Ｂ两定值电阻的Ｉ－Ｕ图像，把Ａ、Ｂ电阻串联在同一电路中．下列说法正确的是（）第６题图Ａ．通过Ａ、Ｂ电阻的电流之比是２∶１Ｂ．Ａ的阻值大于Ｂ的阻值Ｃ．Ａ、Ｂ电阻的两端电压之比是１∶２Ｄ．Ａ、Ｂ电阻的电功率之比是１∶４７．（２０１４上海）甲、乙两车运动的ｓ－ｔ图像分别如图甲、乙所示．以甲为参照物，乙是的（选填“静止”或“运动“）；甲、乙各运动８ｍ，所用时间相差秒．甲在上坡过程中，其重力势能（选填“增大”、“不变”或“减小”）．第７题图第８题图８．（２０１４广西）工人用力Ｆ水平推重为２００Ｎ的物体，在４ｓ内水平推力Ｆ与物体沿力的方向移动的距离ｓ之间的关系如图所示．在这过程中，水平推力做的功为Ｊ，推力做功的功率为Ｗ．９．（２０１４郴州）如图甲所示，小明用弹簧测力计拉木块，使它在同一水平木板上滑动，图乙是他再次拉动同一木块得１１２���������������１．（２０１４福州）如图所示各物理量之间关系的图像中，描述错误獉獉的是（）第２题图２．（２０１４南宁）如图所示是某种晶体熔化时温度随时间变化的图像．该晶体在熔化过程中（）Ａ．不断放热Ｂ．温度一直升高Ｃ．处于固液共存状态Ｄ．熔化持续了１２ｍｉｎ３．（２０１４绵阳模拟）某研究性学习课题小组在徐老师的指导下，完成了水的体积随温度变化的研究，得到了如图所示的图像，从图像中可以得到以下信息，其中正确的是（）Ａ．水在０℃到４℃间体积逐渐减小Ｂ．水在４℃时的密度最小Ｃ．水在４℃时的体积最大Ｄ．水的密度一直保持不变第３题图第４题图４．如图所示是某同学在研究凸透镜成像规律的实验中，记录并绘制的物距ｕ和像距ｖ之间的关系图像，下列说法正确的是（）Ａ．该凸透镜的焦距为２０ｃｍＢ．当把物体从１５ｃｍ处移到３０ｃｍ处的过程中，像距逐渐变大Ｃ．当ｕ＝２０ｃｍ时，在光屏上能得到一个缩小的像Ｄ．当ｕ＝２５ｃｍ时在光屏上成缩小的实像，摄像机就是根据这一原理制成的５．如图甲所示，边长为１０ｃｍ的立方体木块Ａ通过细线与圆柱形容器底部相连，容器中液面与Ａ上表面齐平，从打开容器底部的抽液机匀速向外排液开始计时，细线的拉力Ｆ随时间ｔ的变化图像如图乙所示，木块密度ρ＝０．５×１０３ｋｇ／ｍ３，容器的底面积为２００ｃｍ２，ｇ＝１０Ｎ／ｋｇ，下...
