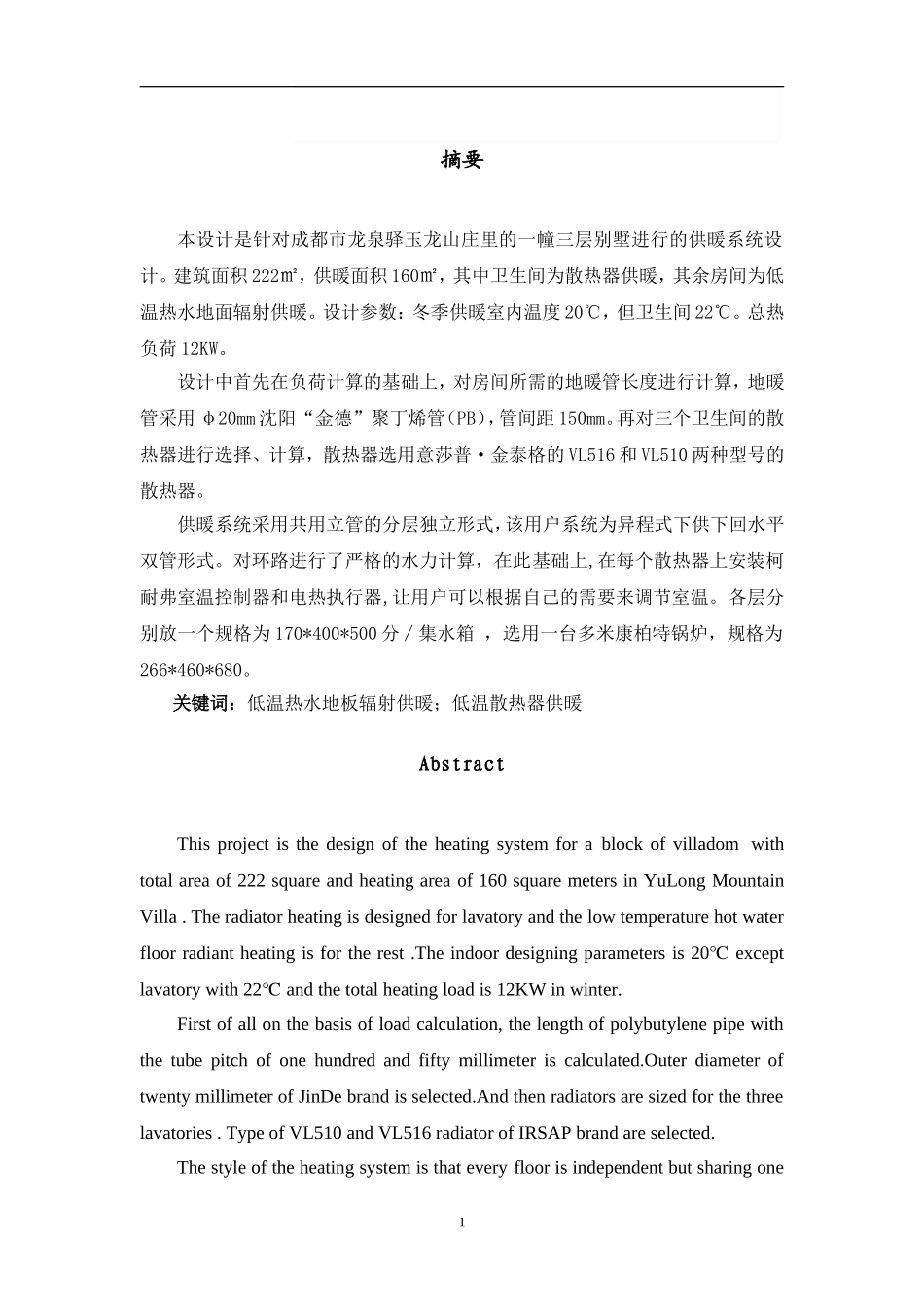

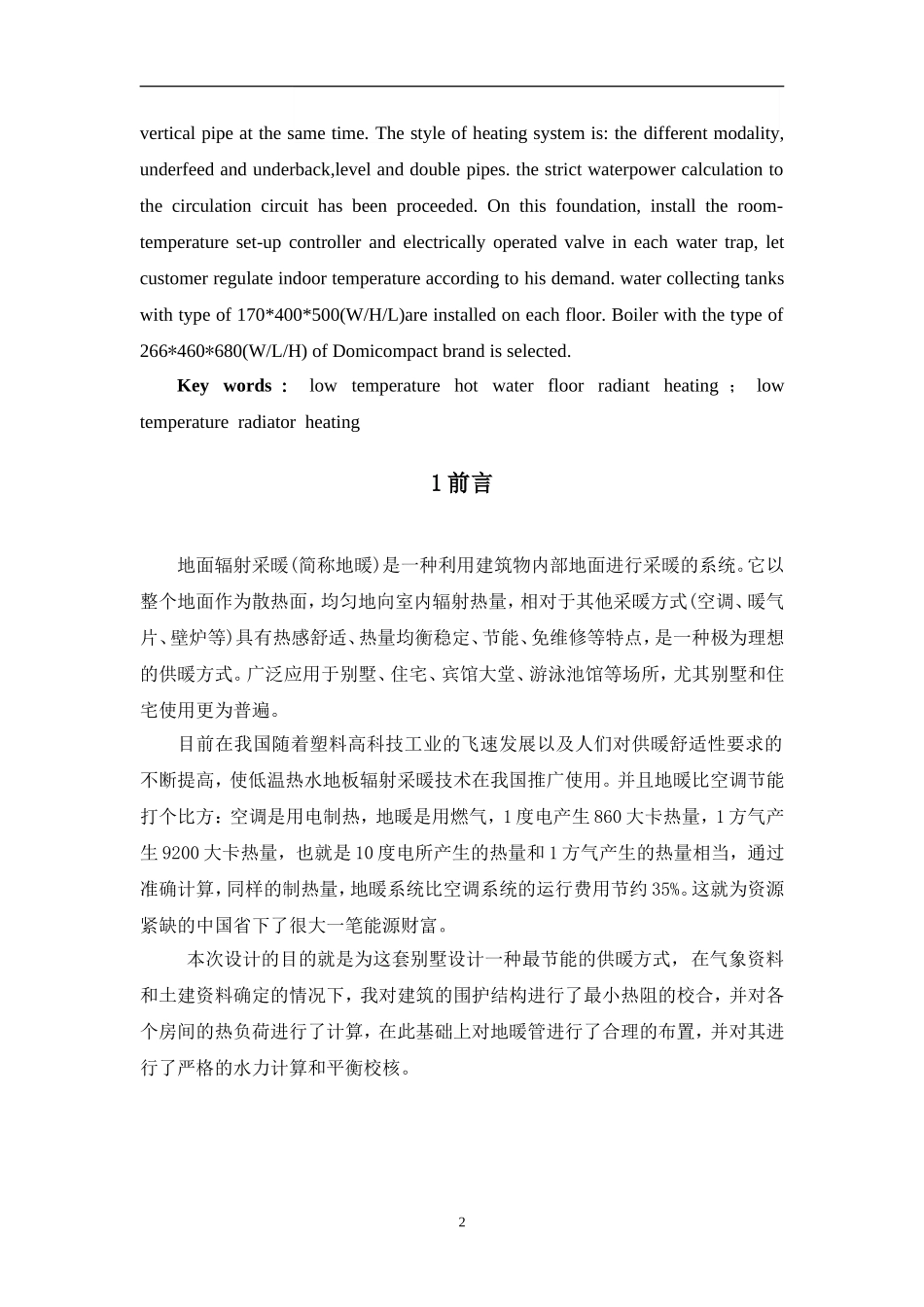

摘要本设计是针对成都市龙泉驿玉龙山庄里的一幢三层别墅进行的供暖系统设计。建筑面积222㎡，供暖面积160㎡，其中卫生间为散热器供暖，其余房间为低温热水地面辐射供暖。设计参数：冬季供暖室内温度20℃，但卫生间22℃。总热负荷12KW。设计中首先在负荷计算的基础上，对房间所需的地暖管长度进行计算，地暖管采用φ20mm沈阳“金德”聚丁烯管（PB），管间距150mm。再对三个卫生间的散热器进行选择、计算，散热器选用意莎普·金泰格的VL516和VL510两种型号的散热器。供暖系统采用共用立管的分层独立形式，该用户系统为异程式下供下回水平双管形式。对环路进行了严格的水力计算，在此基础上,在每个散热器上安装柯耐弗室温控制器和电热执行器,让用户可以根据自己的需要来调节室温。各层分别放一个规格为170*400*500分∕集水箱，选用一台多米康柏特锅炉，规格为266*460*680。关键词：低温热水地板辐射供暖；低温散热器供暖AbstractThisprojectisthedesignoftheheatingsystemforablockofvilladomwithtotalareaof222squareandheatingareaof160squaremetersinYuLongMountainVilla.Theradiatorheatingisdesignedforlavatoryandthelowtemperaturehotwaterfloorradiantheatingisfortherest.Theindoordesigningparametersis20℃exceptlavatorywith22℃andthetotalheatingloadis12KWinwinter.Firstofallonthebasisofloadcalculation,thelengthofpolybutylenepipewiththetubepitchofonehundredandfiftymillimeteriscalculated.OuterdiameteroftwentymillimeterofJinDebrandisselected.Andthenradiatorsaresizedforthethreelavatories.TypeofVL510andVL516radiatorofIRSAPbrandareselected.Thestyleoftheheatingsystemisthateveryfloorisindependentbutsharingone1verticalpipeatthesametime.Thestyleofheatingsystemis:thedifferentmodality,underfeedandunderback,levelanddoublepipes.thestrictwaterpowercalculationtothecirculationcircuithasbeenproceeded.Onthisfoundation,installtheroom-temperatureset-upcontrollerandelectricallyoperatedvalveineachwatertrap,letcustomerregulateindoortemperatureaccordingtohisdemand.watercollectingtankswithtypeof170*400*500(W/H/L)areinstalledoneachfloor.Boilerwiththetypeof266*460*680(W/L/H)ofDomicompactbrandisselected.Keywords：lowtemperaturehotwaterfloorradiantheating；lowtemperatureradiatorheating1前言地面辐射采暖(简称地暖)是一种利用建筑物内部地面进行采暖的系统。它以整个地面作为散热面，均匀地向室内辐射热量，相对于其他采暖方式(空调、暖气片、壁炉等)具有热感舒适、热量均衡稳定、节能、免维修等特点，是一种极为理想的供暖方式。广泛应用于别墅、住宅、宾馆大堂、游泳池馆等场所，尤其别墅和住宅使用更为普遍。目前在我国随着塑料高科技工业的飞速发展以及人们对供暖舒适性要求的不断提高，使低温热水地板辐射采暖技术在我国推广使用。并且地暖比空调节能打个比方：空调是用电制热，地暖是用燃气，1度电产生860大卡热量，1方气产生9200大卡热量，也就是10度电所产生的热量和1方气产生的热量相当，通过准确计算，同样的制热量，地暖系统比空调系统的运行费用节约35%。这就为资源紧缺的中国省下了很大一笔能源财富。本次设计的目的就是为这套别墅设计一种最节能的供暖方式，在气象资料和土建资料确定的情况下，我对建筑的围护结构进行了最小热阻的校合，并对各个房间的热负荷进行了计算，在此基础上对地暖管进行了合理的布置，并对其进行了严格的水力计算和平衡校核。22工程概况及其设计参数2.1工程名称成都市龙泉驿玉龙山庄里的一栋三层高的别墅工程概况这幢三层别墅位于成都市龙泉驿，总建筑面积为222㎡，建筑高度10m,一共有三层。设计范围别墅的低温热水地板辐射供暖系统，低温散热器供暖。设计依据1、客户提供的平面布置图、经现场测量的图纸标记和客户要求。2、《GB50019-2003采暖通风与空气调节设计规范》《JGJ142-2004地面辐射供暖技术规程》《实用供热空调设计手册》《低温热水地板辐射供暖系统施工安装...
