十年高考物理真题分类汇编 专题11 交变电流 传感器（含解斩）-人教版高三全册物理试题

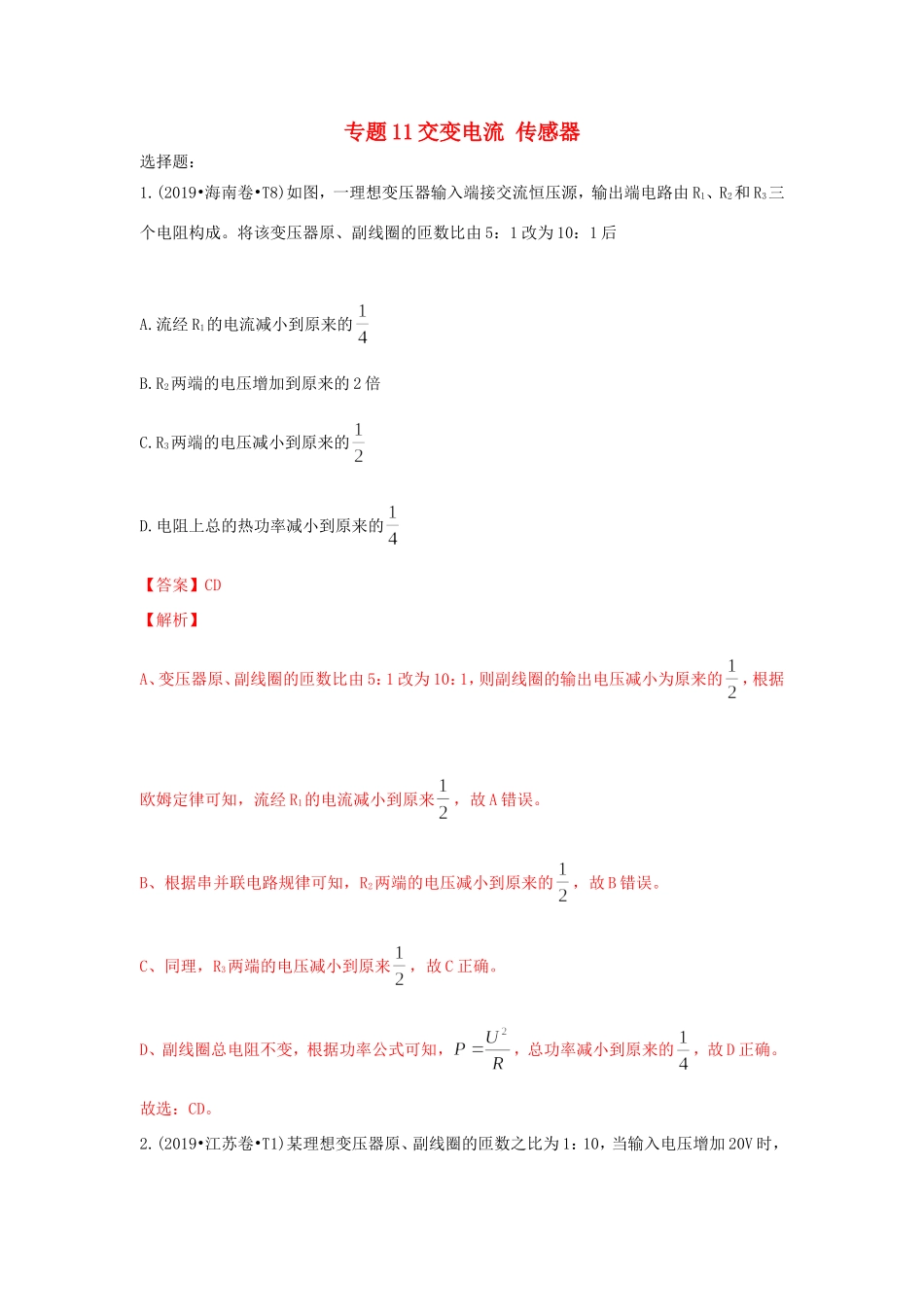

专题 11 交变电流 传感器选择题：1.(2019•海南卷•T8)如图，一理想变压器输入端接交流恒压源，输出端电路由 R1、R2和 R3三个电阻构成。将该变压器原、副线圈的匝数比由 5：1 改为 10：1 后A.流经 R1的电流减小到原来的B.R2两端的电压增加到原来的 2 倍C.R3两端的电压减小到原来的D.电阻上总的热功率减小到原来的【答案】CD【解析】A、变压器原、副线圈的匝数比由 5：1 改为 10：1，则副线圈的输出电压减小为原来的，根据欧姆定律可知，流经 R1的电流减小到原来，故 A 错误。B、根据串并联电路规律可知，R2两端的电压减小到原来的，故 B 错误。C、同理，R3两端的电压减小到原来，故 C 正确。D、副线圈总电阻不变，根据功率公式可知，，总功率减小到原来的，故 D 正确。故选：CD。2.(2019•江苏卷•T1)某理想变压器原、副线圈的匝数之比为 1：10，当输入电压增加 20V 时，输出电压A.降低 2VB.增加 2VC.降低 200VD.增加200V【答案】D【解析】由理想变压器原、副线圈的电压比等于匝数比即，得：，即副线圈两端电压与原线圈两端电压成正比，所以有：，当输入电压增加 20V 时，输出电压增大 200V，故 D 正确。3.(2018·全国 III 卷·T3)一电阻接到方波交流电源上，在一个周期内产生的热量为 Q 方；若该电阻接到正弦交变电源上，在一个周期内产生的热量为 Q 正。该电阻上电压的峰值为 u0，周期为 T，如图所示。则 Q 方: Q 正等于A. B. C. 1:2D. 2:1【答案】D【解析】试题分析 本题考查交变电流的图线、正弦交变电流的有效值、焦耳定律及其相关的知识点。解析 根据题述，正弦交变电流的电压有效值为，而方波交流电的有效值为 u0，根据焦耳定律和欧姆定律，Q=I2RT=T，可知在一个周期 T 内产生的热量与电压有效值的二次方成正比，Q 方∶Q 正= u02∶()2=2∶1，选项 D 正确。点睛 此题将正弦交变电流和方波 交变电流、有效值、焦耳定律有机融合。解答此题常见错误是：一是把方波交变电流视为正弦交变电流；二是认为在一个周期 T 内产生的热量与电压有效值，导致错选 B；三是比值颠倒，导致错选 C。点睛 此题将正弦交变电流和方波 交变电流、有效值、焦耳定律有机融合。解答此题常见错误是：一是把方波交变电流视为正弦交变电流；二是认为在一个周期 T 内产生的热量与电压有效值，导致错选 B；三是比值颠倒，导致错选 C。4.(2011·安徽卷)如图所示的区域内有垂直于纸面的匀强磁场，...
