2011高考物理 金属的电阻率讲义

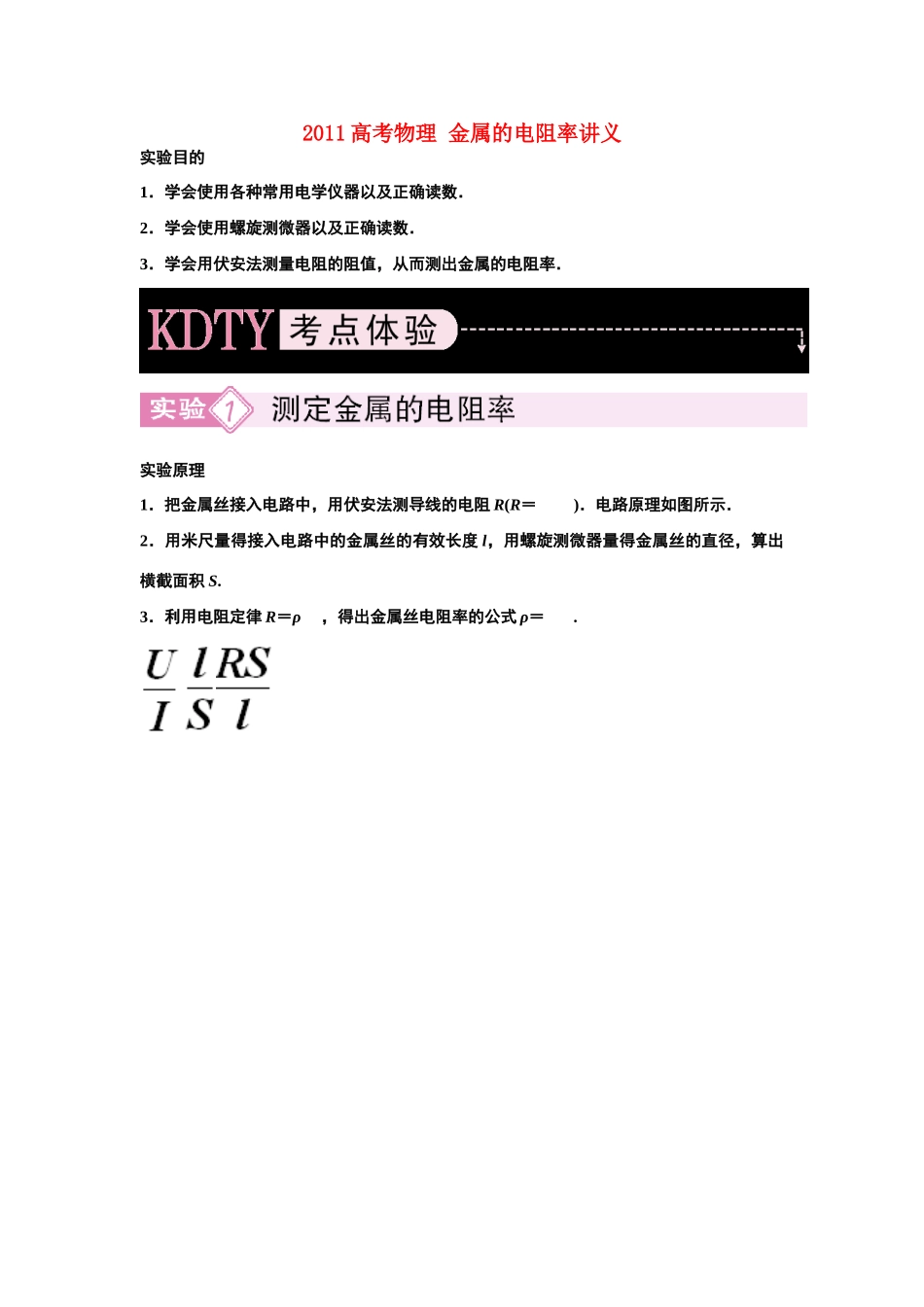

2011高考物理 金属的电阻率讲义_第1页
1/28

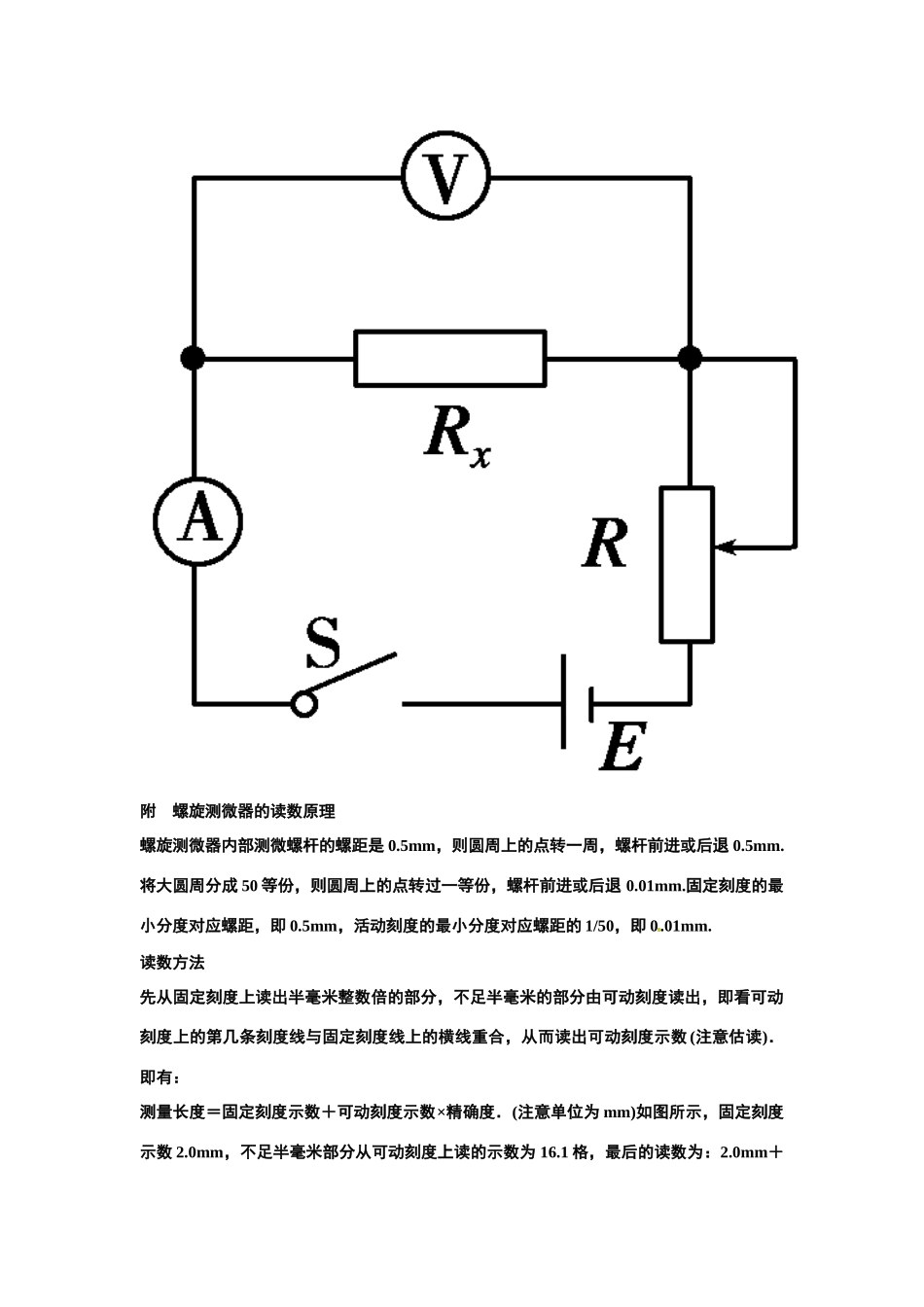

2011高考物理 金属的电阻率讲义_第2页
2/28
2011高考物理 金属的电阻率讲义_第3页
3/28
2011 高考物理 金属的电阻率讲义实验目的1.学会使用各种常用电学仪器以及正确读数.2.学会使用螺旋测微器以及正确读数.3.学会用伏安法测量电阻的阻值,从而测出金属的电阻率.实验原理1.把金属丝接入电路中,用伏安法测导线的电阻 R(R= ).电路原理如图所示.2.用米尺量得接入电路中的金属丝的有效长度 l,用螺旋测微器量得金属丝的直径,算出横截面积 S.3.利用电阻定律 R=ρ ,得出金属丝电阻率的公式 ρ= .附 螺旋测微器的读数原理螺旋测微器内部测微螺杆的螺距是 0.5mm,则圆周上的点转一周,螺杆前进或后退 0.5mm.将大圆周分成 50 等份,则圆周上的点转过一等份,螺杆前进或后退 0.01mm.固定刻度的最小分度对应螺距,即 0.5mm,活动刻度的最小分度对应螺距的 1/50,即 0.01mm.读数方法先从固定刻度上读出半毫米整数倍的部分,不足半毫米的部分由可动刻度读出,即看可动刻度上的第几条刻度线与固定刻度线上的横线重合,从而读出可动刻度示数 (注意估读).即有:测量长度=固定刻度示数+可动刻度示数×精确度.(注意单位为 mm)如图所示,固定刻度示数 2.0mm,不足半毫米部分从可动刻度上读的示数为 16.1 格,最后的读数为:2.0mm+16.1mm×0.01mm=2.161mm.实验器材被测金属丝,米尺,螺旋测微器,电压表,电流表,直流电源,电键,滑动变阻器,导线若干.实验步骤1.用螺旋测微器在被测金属导线上三个不同位置各测一次直径,求出其平均值 d,计算出导线的横截面积 S.2.按上图所示的电路原理图连接好用伏安法测电阻的实验电路.3.用毫米刻度尺测量接入电路中的被测金属导线的有效长度,反复测量 3 次,求出其平均值 l.4.把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置,电路经检查确认无误后,闭合电键 S.改变滑动变阻器滑动片的位置,分别读出几组相应的电流表、电压表的示数 I和 U 的值,记入记录表格内,断开电键 S.求出导线电阻 R 的平均值.5.将测得 R、l、d 的值,代入电阻率计算公式 ρ=中,计算出金属导线的电阻率.6.拆去实验线路,整理好实验器材.注意事项1.(1)为了准确,应在金属导线连入电路前测导线直径并求平均值,应测量拉直悬空的连入电路的导线的有效长度,且各三次,取平均值.(2)由于被测导线电阻较小,测量电路应选用电流表外接线路,且测电阻时,电流不宜过大,通电时间不宜太长.(3)为准确求出 R 平均值,应采用 U-I 图象法求电阻.(4)对螺旋测...
