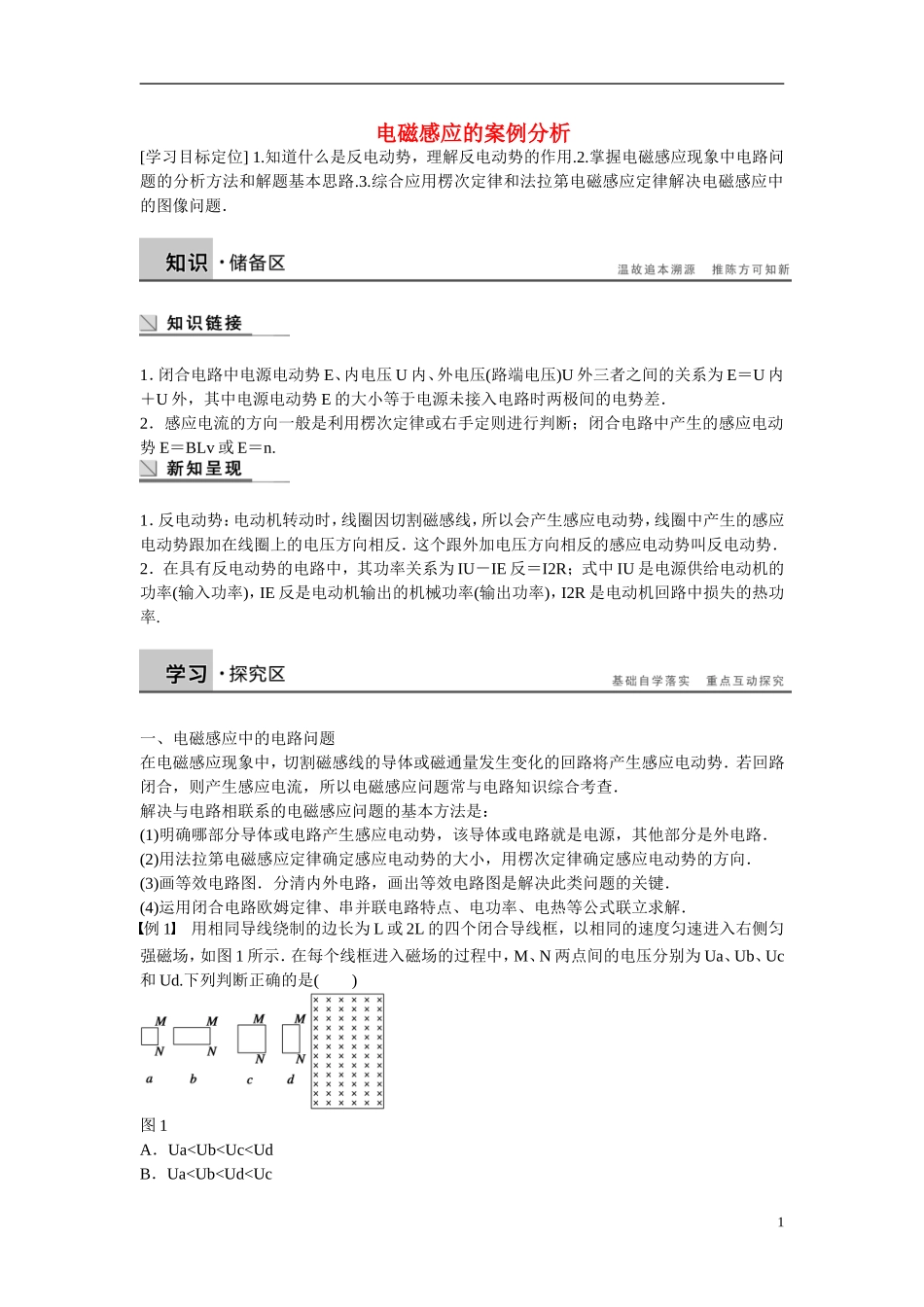

电磁感应的案例分析[学习目标定位] 1.知道什么是反电动势，理解反电动势的作用.2.掌握电磁感应现象中电路问题的分析方法和解题基本思路.3.综合应用楞次定律和法拉第电磁感应定律解决电磁感应中的图像问题．1．闭合电路中电源电动势 E、内电压 U 内、外电压(路端电压)U 外三者之间的关系为 E＝U 内＋U 外，其中电源电动势 E 的大小等于电源未接入电路时两极间的电势差．2．感应电流的方向一般是利用楞次定律或右手定则进行判断；闭合电路中产生的感应电动势 E＝BLv 或 E＝n.1．反电动势：电动机转动时，线圈因切割磁感线，所以会产生感应电动势，线圈中产生的感应电动势跟加在线圈上的电压方向相反．这个跟外加电压方向相反的感应电动势叫反电动势．2．在具有反电动势的电路中，其功率关系为 IU－IE 反＝I2R；式中 IU 是电源供给电动机的功率(输入功率)，IE 反是电动机输出的机械功率(输出功率)，I2R 是电动机回路中损失的热功率.一、电磁感应中的电路问题在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势．若回路闭合，则产生感应电流，所以电磁感应问题常与电路知识综合考查．解决与电路相联系的电磁感应问题的基本方法是：(1)明确哪部分导体或电路产生感应电动势，该导体或电路就是电源，其他部分是外电路．(2)用法拉第电磁感应定律确定感应电动势的大小，用楞次定律确定感应电动势的方向．(3)画等效电路图．分清内外电路，画出等效电路图是解决此类问题的关键．(4)运用闭合电路欧姆定律、串并联电路特点、电功率、电热等公式联立求解．例 1 用相同导线绕制的边长为 L 或 2L 的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图 1 所示．在每个线框进入磁场的过程中，M、N 两点间的电压分别为 Ua、Ub、Uc和 Ud.下列判断正确的是( )图 1A．Ua
