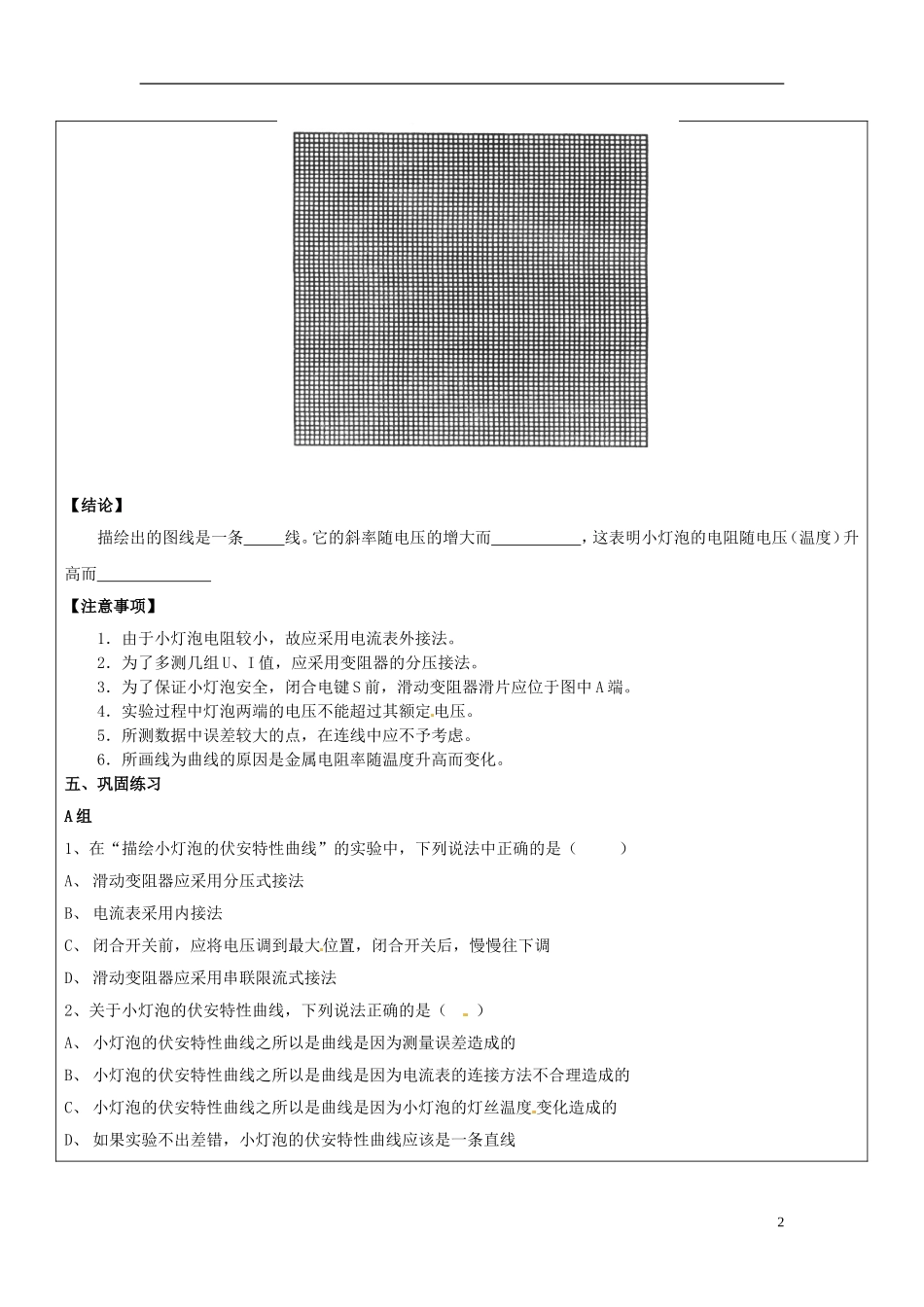

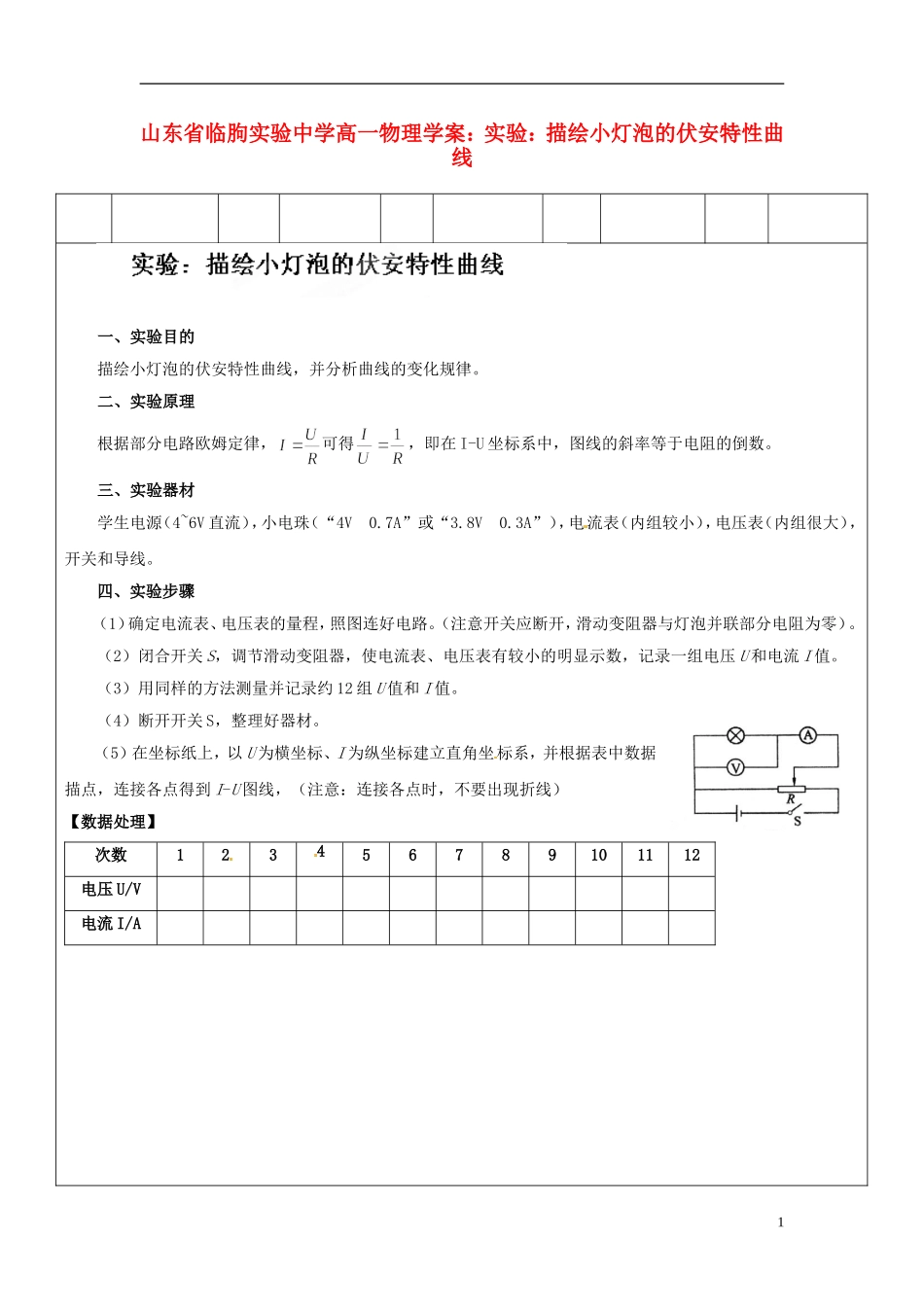

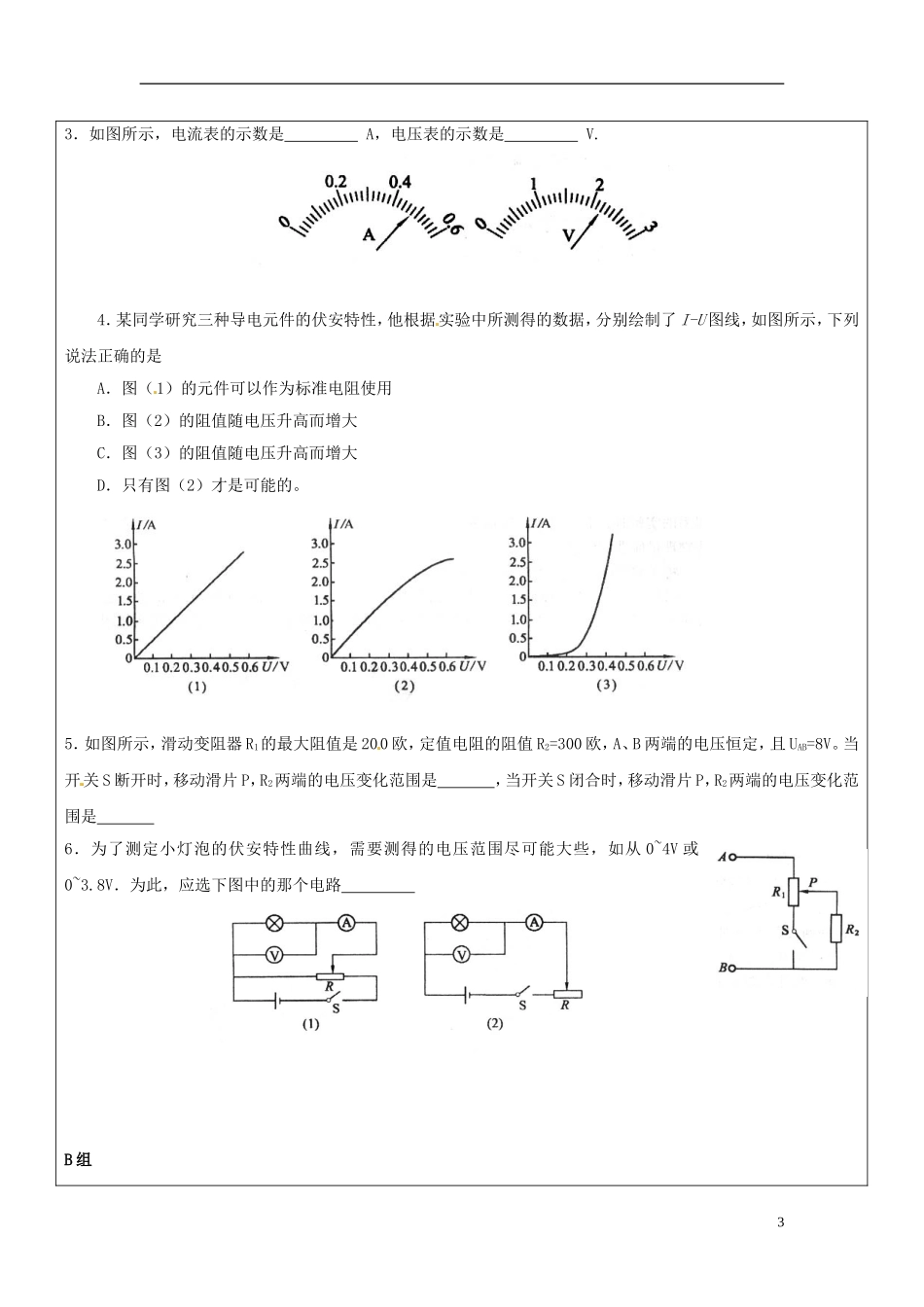

山东省临朐实验中学高一物理学案：实验：描绘小灯泡的伏安特性曲线一、实验目的描绘小灯泡的伏安特性曲线，并分析曲线的变化规律。二、实验原理根据部分电路欧姆定律，可得，即在 I-U 坐标系中，图线的斜率等于电阻的倒数。三、实验器材学生电源（4~6V 直流），小电珠（“4V 0.7A”或“3.8V 0.3A”），电流表（内组较小），电压表（内组很大），开关和导线。四、实验步骤（1）确定电流表、电压表的量程，照图连好电路。（注意开关应断开，滑动变阻器与灯泡并联部分电阻为零）。（2）闭合开关 S，调节滑动变阻器，使电流表、电压表有较小的明显示数，记录一组电压 U 和电流 I 值。（3）用同样的方法测量并记录约 12 组 U 值和 I 值。（4）断开开关 S，整理好器材。（5）在坐标纸上，以 U 为横坐标、I 为纵坐标建立直角坐标系，并根据表中数据描点，连接各点得到 I-U 图线，（注意：连接各点时，不要出现折线）【数据处理】次数123456789101112电压 U/V电流 I/A1【结论】描绘出的图线是一条 线。它的斜率随电压的增大而 ，这表明小灯泡的电阻随电压（温度）升高而 【注意事项】1．由于小灯泡电阻较小，故应采用电流表外接法。2．为了多测几组 U、I 值，应采用变阻器的分压接法。3．为了保证小灯泡安全，闭合电键 S 前，滑动变阻器滑片应位于图中 A 端。4．实验过程中灯泡两端的电压不能超过其额定电压。5．所测数据中误差较大的点，在连线中应不予考虑。6．所画线为曲线的原因是金属电阻率随温度升高而变化。五、巩固练习A 组1、在“描绘小灯泡的伏安特性曲线”的实验中，下列说法中正确的是（ ）A、 滑动变阻器应采用分压式接法B、 电流表采用内接法C、 闭合开关前，应将电压调到最大位置，闭合开关后，慢慢往下调D、 滑动变阻器应采用串联限流式接法2、关于小灯泡的伏安特性曲线，下列说法正确的是（ ）A、 小灯泡的伏安特性曲线之所以是曲线是因为测量误差造成的B、 小灯泡的伏安特性曲线之所以是曲线是因为电流表的连接方法不合理造成的C、 小灯泡的伏安特性曲线之所以是曲线是因为小灯泡的灯丝温度 变化造成的D、 如果实验不出差错，小灯泡的伏安特性曲线应该是一条直线23．如图所示，电流表的示数是 A，电压表的示数是 V.4．某同学研究三种导电元件的伏安特性，他根据实验中所测得的数据，分别绘制了 I-U 图线，如图所示，下列说法正确的是A．图（1）的元件可以作为标准电阻使用B．图（2）的...
