2024人教版八年级物理上册第2课时 凸透镜成像规律的综合应用 课件VIP专享

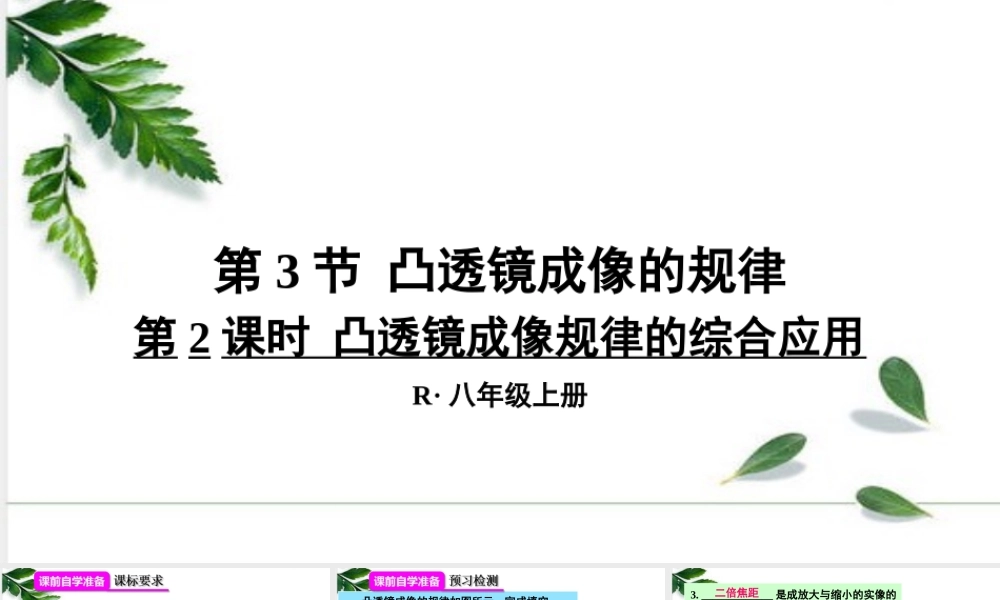

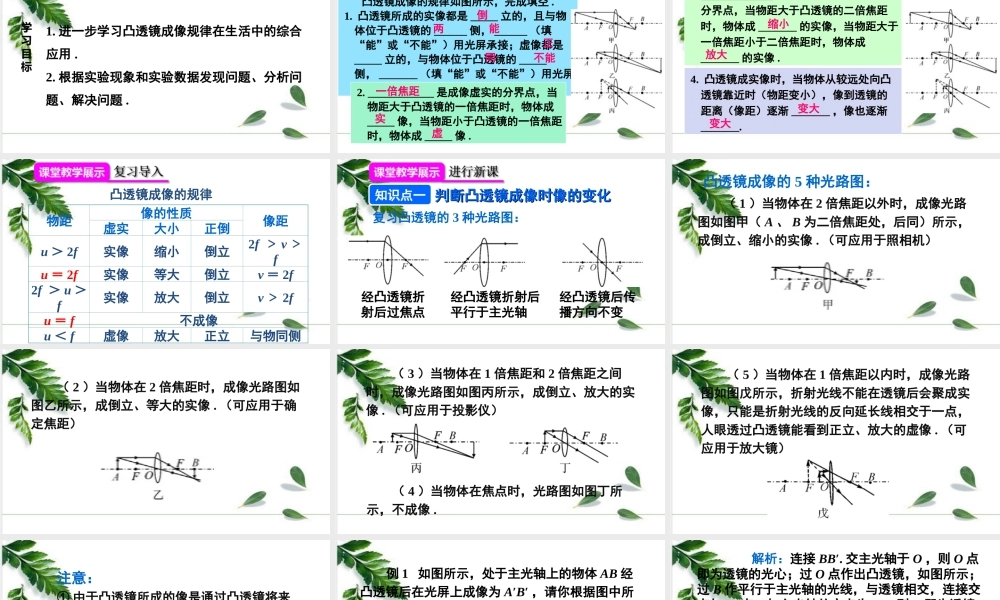

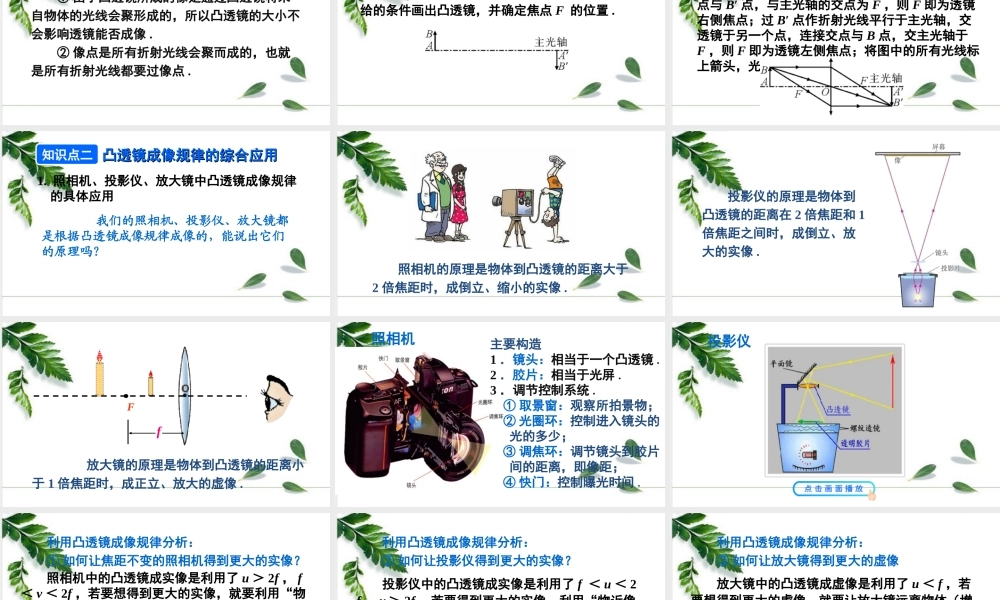

第 3 节 凸透镜成像的规律第 2 课时 凸透镜成像规律的综合应用R· 八年级上册学习目标1. 进一步学习凸透镜成像规律在生活中的综合应用 .2. 根据实验现象和实验数据发现问题、分析问题、解决问题 .凸透镜成像的规律如图所示，完成填空 . 1. 凸透镜所成的实像都是 _____ 立的，且与物体位于凸透镜的 ______ 侧， ______ （填“能”或“不能”）用光屏承接；虚像都是_____ 立的，与物体位于凸透镜的 _____侧， _______ （填“能”或“不能”）用光屏承接 .倒 2. ____________ 是成像虚实的分界点，当物距大于凸透镜的一倍焦距时，物体成_____ 像，当物距小于凸透镜的一倍焦距时，物体成 _____ 像 .一倍焦距实虚两能正同不能 4. 凸透镜成实像时，当物体从较远处向凸透镜靠近时（物距变小），像到透镜的距离（像距）逐渐 _______ ，像也逐渐_______. 3. _____________ 是成放大与缩小的实像的分界点，当物距大于凸透镜的二倍焦距时，物体成 _______ 的实像，当物距大于一倍焦距小于二倍焦距时，物体成_______ 的实像 .二倍焦距缩小放大变大变大物距像的性质像距虚实大小正倒u ＞ 2f实像缩小倒立2f ＞ v ＞ fu ＝ 2f实像等大倒立v ＝ 2f2f ＞ u ＞ f实像放大倒立v ＞ 2fu ＝ f不成像u ＜ f虚像放大正立与物同侧凸透镜成像的规律知识点一 判断凸透镜成像时像的变化判断凸透镜成像时像的变化复习凸透镜的 3 种光路图：经凸透镜折射后过焦点经凸透镜折射后平行于主光轴经凸透镜后传播方向不变（ 1 ）当物体在 2 倍焦距以外时，成像光路图如图甲（ A 、 B 为二倍焦距处，后同）所示，成倒立、缩小的实像 . （可应用于照相机）凸透镜成像的 5 种光路图：（ 2 ）当物体在 2 倍焦距时，成像光路图如图乙所示，成倒立、等大的实像 . （可应用于确定焦距）（ 3 ）当物体在 1 倍焦距和 2 倍焦距之间时，成像光路图如图丙所示，成倒立、放大的实像 . （可应用于投影仪）（ 4 ）当物体在焦点时，光路图如图丁所示，不成像 .（ 5 ）当物体在 1 倍焦距以内时，成像光路图如图戊所示，折射光线不能在透镜后会聚成实像，只能是折射光线的反向延长线相交于一点，人眼透过凸透镜能看到正立、放大的虚像 . （可应用于放大镜）注意：① 由于凸透镜所成的像是通过凸透镜将来自物体的光线会聚形成的，所以凸透镜的大小不会影响透镜能否成像 .② 像点是所有折射光线会...
