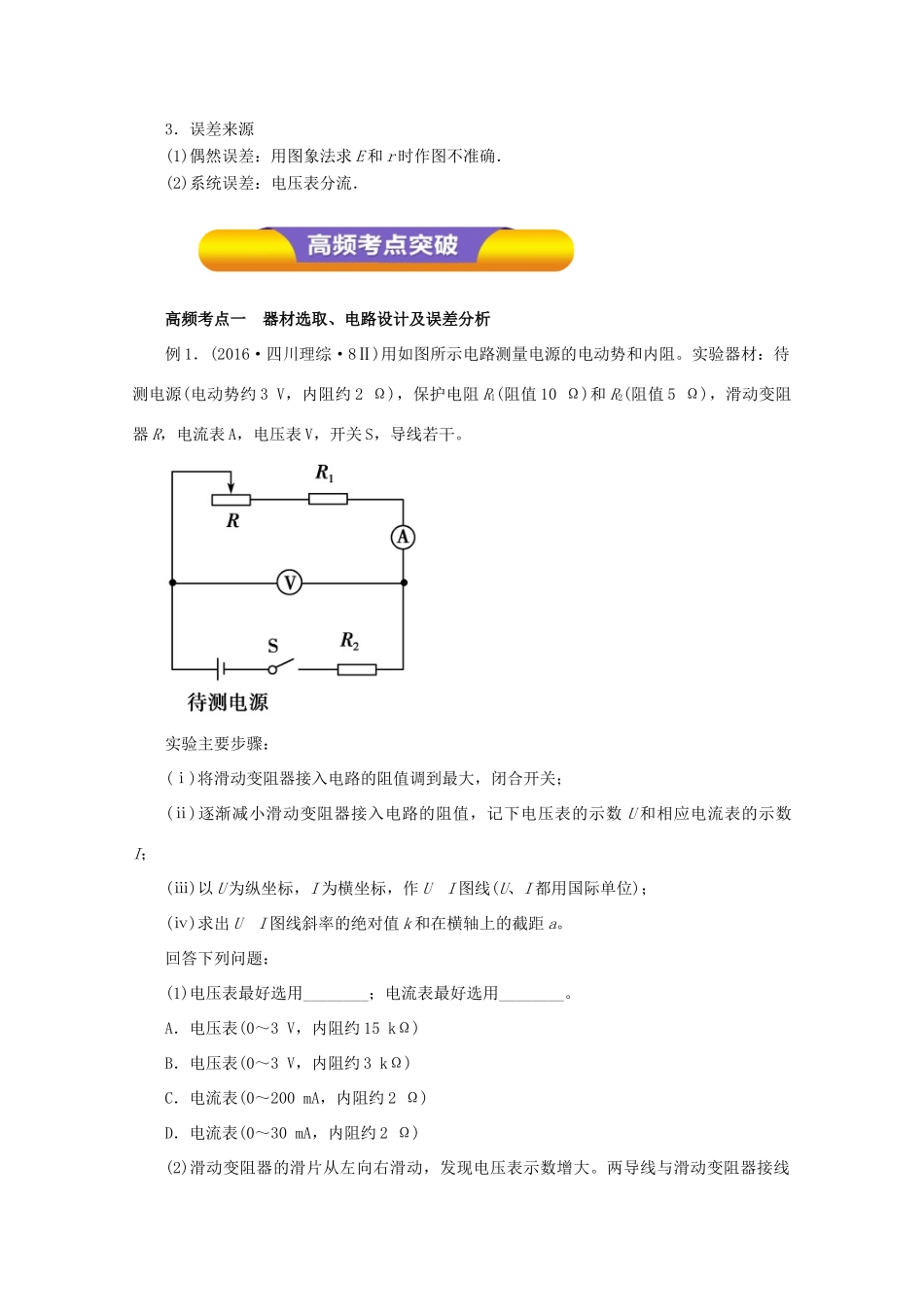

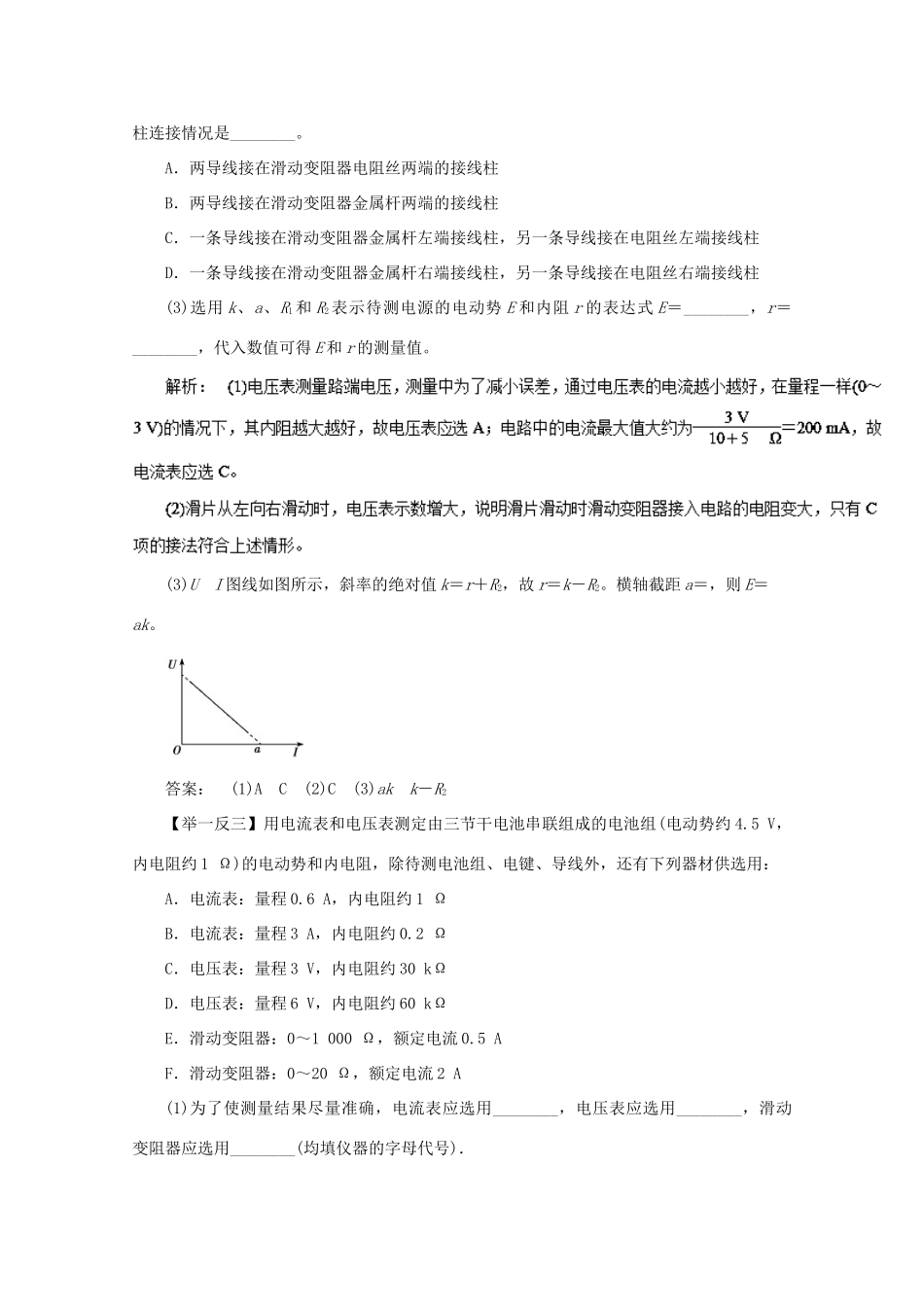

实验九 测定电源的电动势和内阻1.掌握用电流表和电压表测定电源的电动势和内阻的方法.2.掌握用图象处理实验数据的方法.3.掌握实物图连接的技巧． 1．实验原理(1)实验依据：闭合电路欧姆定律．(2)E 和 r 的求解：由 U＝E－Ir 得，解得 E、r.(3)用作图法处理数据，如图 1 所示．图 1① 图线与纵轴交点为 E；②图线与横轴交点为 I 短＝；③图线的斜率表示 r＝||.2．实验器材电池、电压表、电流表、滑动变阻器、开关、导线、坐标纸和刻度尺．3．基本操作(1)电流表用 0.6A 的量程，电压表用 3V 的量程，按实验原理图连接好电路．(2)把变阻器的滑片移到使阻值最大的一端．(3)闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样的方法再测量几组 I、U 值，填入表格中．(4)断开开关，拆除电路，整理好器材．【规律方法总结】1．实验数据求 E、r 的处理方法(1)列多个方程组求解，再求 E、r 的平均值．(2)图象法处理：以路端电压 U 为纵轴，干路电流 I 为横轴，建坐标系、描点、连线，纵轴截距为电动势 E，直线斜率 k 的绝对值为内阻 r.2．注意事项(1)为了使路端电压变化明显，可使用内阻较大的旧电池．(2)电流不要过大，应小于 0.5A，读数要快．(3)要测出不少于 6 组的(I，U)数据，变化范围要大些．(4)若 U－I 图线纵轴刻度不从零开始，则图线和横轴的交点不再是短路电流，内阻应根据 r＝||确定．(5)电流表要内接(因为 r 很小)．3．误差来源(1)偶然误差：用图象法求 E 和 r 时作图不准确．(2)系统误差：电压表分流．高频考点一 器材选取、电路设计及误差分析例 1．(2016·四川理综·8Ⅱ)用如图所示电路测量电源的电动势和内阻。实验器材：待测电源(电动势约 3 V，内阻约 2 Ω)，保护电阻 R1(阻值 10 Ω)和 R2(阻值 5 Ω)，滑动变阻器 R，电流表 A，电压表 V，开关 S，导线若干。实验主要步骤：(ⅰ)将滑动变阻器接入电路的阻值调到最大，闭合开关；(ⅱ)逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数 U 和相应电流表的示数I；(ⅲ)以 U 为纵坐标，I 为横坐标，作 UI 图线(U、I 都用国际单位)；(ⅳ)求出 UI 图线斜率的绝对值 k 和在横轴上的截距 a。回答下列问题：(1)电压表最好选用________；电流表最好选用________。A．电压表(0～3 V，内阻约 15 kΩ)B．电压表(0～3 V，内阻约 3 kΩ)C．电流表(0～200 mA，内阻约 2 Ω)D．电流表(0～...
