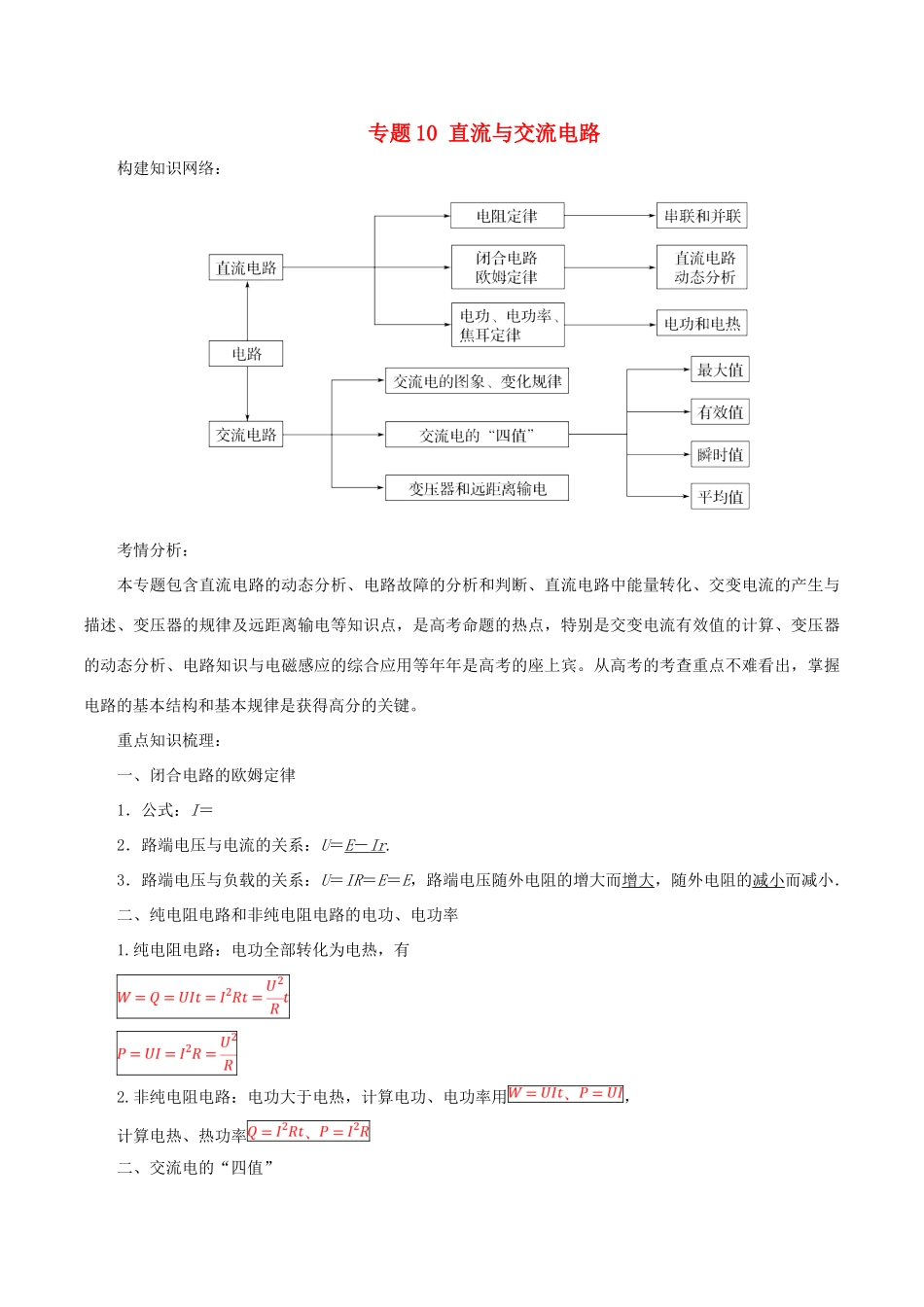

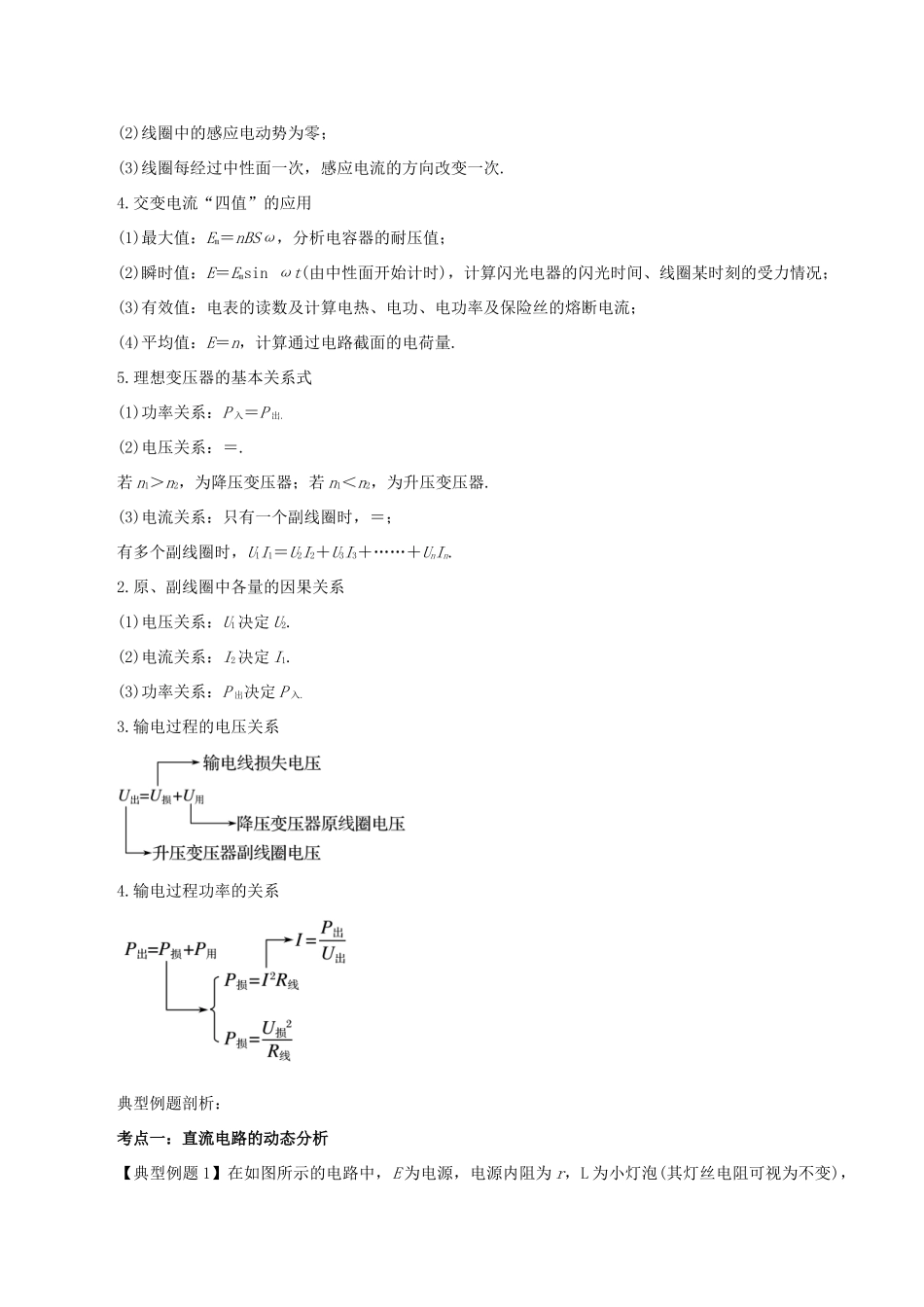

专题 10 直流与交流电路构建知识网络：考情分析：本专题包含直流电路的动态分析、电路故障的分析和判断、直流电路中能量转化、交变电流的产生与描述、变压器的规律及远距离输电等知识点，是高考命题的热点，特别是交变电流有效值的计算、变压器的动态分析、电路知识与电磁感应的综合应用等年年是高考的座上宾。从高考的考查重点不难看出，掌握电路的基本结构和基本规律是获得高分的关键。重点知识梳理：一、闭合电路的欧姆定律1．公式：I＝2．路端电压与电流的关系：U＝E － Ir .3．路端电压与负载的关系：U＝IR＝E＝E，路端电压随外电阻的增大而增大，随外电阻的减小而减小．二、纯电阻电路和非纯电阻电路的电功、电功率1.纯电阻电路：电功全部转化为电热，有 2.非纯电阻电路：电功大于电热，计算电功、电功率用，计算电热、热功率二、交流电的“四值”⇒⇒⇒⇒⇒E＝⇒⇒＝n⇒三、变压器和远距离输电1．理想变压器的基本关系基本关系功率关系P 入＝P 出电压关系＝，与负载、副线圈的个数无关电流关系只有一个副线圈：＝频率关系f1＝f22.为减小远距离输电的功率损失和电压损失，远距离输电采用高压输电.【名师提醒】1.明确 1 个定律、2 个关系(1)闭合电路的欧姆定律：I＝.(2)路端电压与电流的关系：U＝E－Ir.(3)路端电压与负载的关系U＝IR＝E＝E，路端电压随外电阻的增大而增大，随外电阻的减小而减小.2.直流电路动态分析的 3 种常用方法 方法 1：程序法 R 局——→I 总＝——→U 内＝I 总r——→U 外＝E－U 内——→确定 U 支、I 支方法 2：结论法——“串反并同” “串反”：指某一电阻增大(减小)时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小(增大). “并同”：指某一电阻增大(减小)时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大(减小). 方法 3：极限法 因滑动变阻器滑片滑动引起电路变化的问题，可将滑动变阻器的滑片分别滑至两个极端，使电阻最大或电阻为零去讨论. 3.线圈通过中性面时的特点 (1)穿过线圈的磁通量最大； (2)线圈中的感应电动势为零； (3)线圈每经过中性面一次，感应电流的方向改变一次. 4.交变电流“四值”的应用 (1)最大值：Em＝nBSω，分析电容器的耐压值； (2)瞬时值：E＝Emsin ωt(由中性面开始计时)，计算闪光电器的闪光时间、线圈某时刻的受力情况； (3)有效值：电表的读数及计算电热、电功、电功率及保险丝的熔断电流； (4)平均值：E...
