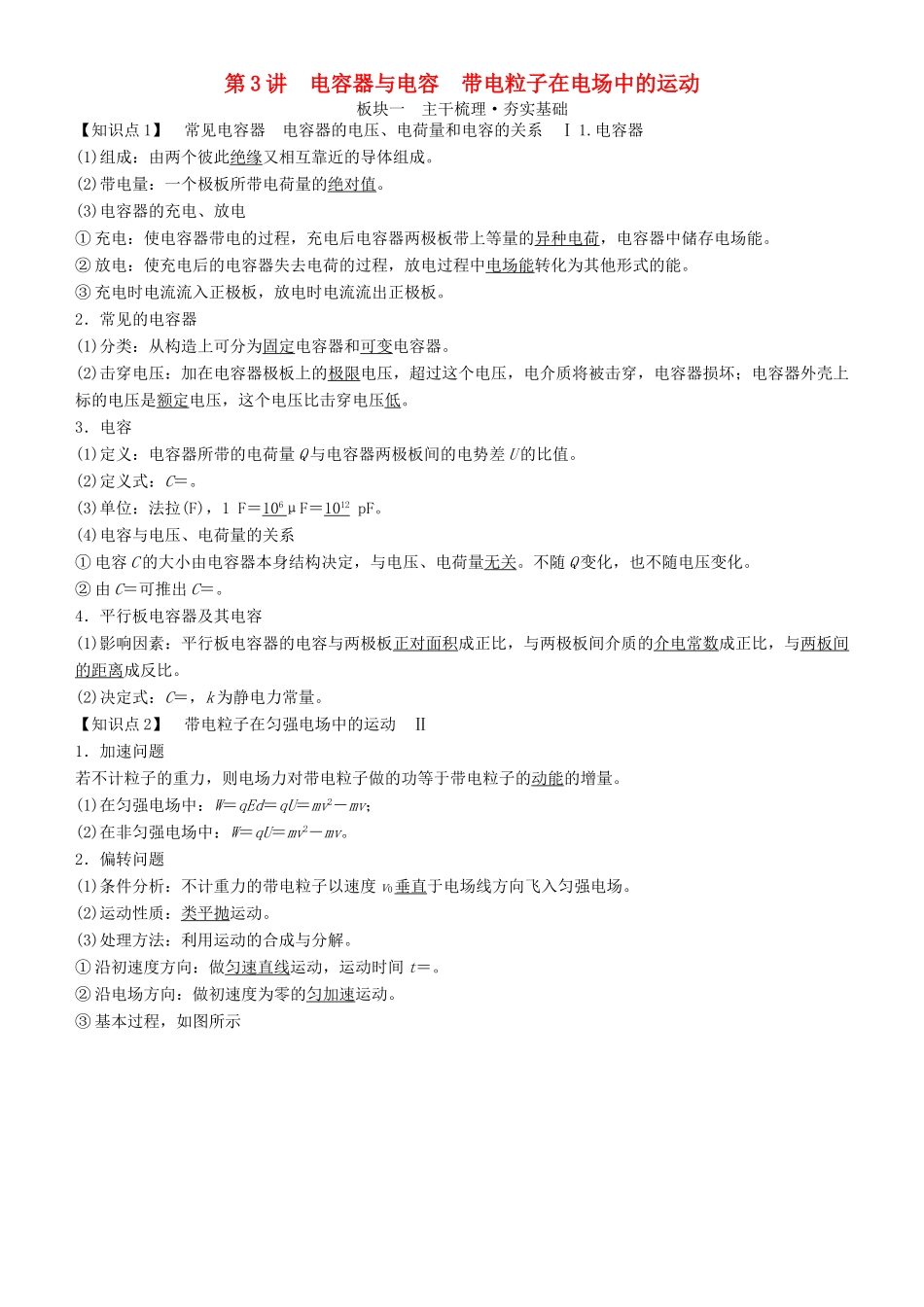

第 3 讲 电容器与电容 带电粒子在电场中的运动板块一 主干梳理·夯实基础【知识点 1】 常见电容器 电容器的电压、电荷量和电容的关系 Ⅰ 1.电容器(1)组成：由两个彼此绝缘又相互靠近的导体组成。(2)带电量：一个极板所带电荷量的绝对值。(3)电容器的充电、放电① 充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能。② 放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能。③ 充电时电流流入正极板，放电时电流流出正极板。2．常见的电容器(1)分类：从构造上可分为固定电容器和可变电容器。(2)击穿电压：加在电容器极板上的极限电压，超过这个电压，电介质将被击穿，电容器损坏；电容器外壳上标的电压是额定电压，这个电压比击穿电压低。3．电容(1)定义：电容器所带的电荷量 Q 与电容器两极板间的电势差 U 的比值。(2)定义式：C＝。(3)单位：法拉(F)，1 F＝10 6 μF＝10 12 pF。(4)电容与电压、电荷量的关系① 电容 C 的大小由电容器本身结构决定，与电压、电荷量无关。不随 Q 变化，也不随电压变化。② 由 C＝可推出 C＝。4．平行板电容器及其电容(1)影响因素：平行板电容器的电容与两极板正对面积成正比，与两极板间介质的介电常数成正比，与两板间的距离成反比。(2)决定式：C＝，k 为静电力常量。【知识点 2】 带电粒子在匀强电场中的运动 Ⅱ1．加速问题若不计粒子的重力，则电场力对带电粒子做的功等于带电粒子的动能的增量。(1)在匀强电场中：W＝qEd＝qU＝mv2－mv；(2)在非匀强电场中：W＝qU＝mv2－mv。2．偏转问题(1)条件分析：不计重力的带电粒子以速度 v0垂直于电场线方向飞入匀强电场。(2)运动性质：类平抛运动。(3)处理方法：利用运动的合成与分解。① 沿初速度方向：做匀速直线运动，运动时间 t＝。② 沿电场方向：做初速度为零的匀加速运动。③ 基本过程，如图所示【知识点 3】 示波管 Ⅰ1．构造示波管的构造如图所示，它主要由电子枪、偏转电极和荧光屏组成，管内抽成真空。2．工作原理(1)如果偏转电极 XX′和 YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏中心，在那里产生一个亮斑。(2)示波管的 YY′偏转电极上加的是待显示的信号电压，XX′偏转电极上加的是仪器自身产生的锯齿形电压，叫做扫描电压。若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳...
