焊装质量控制的方法讲义课件VIP免费

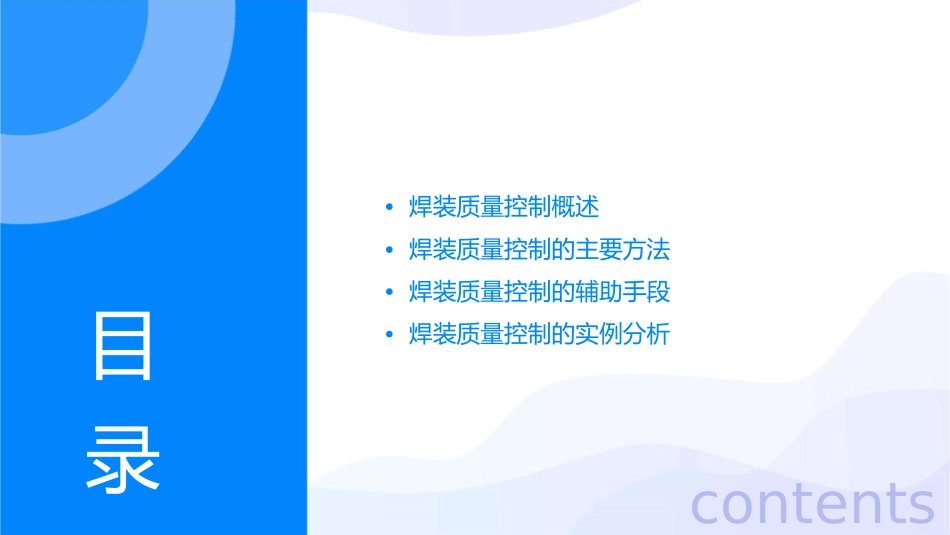

焊装质量控制的方法讲义课件•焊装质量控制概述•焊装质量控制的主要方法•焊装质量控制的辅助手段•焊装质量控制的实例分析目录contents01焊装质量控制概述焊装质量控制的定义与重要性定义焊装质量控制是指在焊接结构生产过程中，通过一系列的技术手段和管理措施，对焊接质量进行监控、检测、分析和改进，确保产品满足设计要求和相关标准的过程。重要性焊接作为制造业中广泛应用的连接技术，其质量直接影响到产品的安全性、可靠性和耐久性。焊装质量控制对于降低生产成本、提高生产效率、增强企业竞争力具有重要意义。焊装质量控制的目标和原则目标焊装质量控制的目标包括确保焊接接头质量稳定、提高产品合格率、降低返修率和废品率、满足客户和相关标准要求。原则焊装质量控制应遵循预防为主、过程控制、全员参与、持续改进的原则。通过建立健全质量管理体系，制定并执行严格的控制标准，实现全员参与质量控制，不断提高焊接质量水平。焊装质量控制的基本流程流程概述焊装质量控制的基本流程包括焊接前准备、焊接过程监控、焊接后检验和焊接质量改进四个环节。焊接前准备焊接质量改进针对焊接过程中出现的问题和缺陷，进行原因分析，提出改进措施，避免类似问题再次发生，实现焊接质量的持续改进。包括原材料验收、工艺评定、设备调试等，确保生产条件满足焊接质量要求。焊接后检验焊接过程监控采用无损检测、破坏性试验等方法，对焊接接头进行质量评估，判断其是否符合设计要求和相关标准。采用实时监测手段，如电流电压监测、温度监测等，确保焊接参数在合格范围内，防止焊接缺陷的产生。02焊装质量控制的主要方法焊接工艺评定总结词确保焊接工艺的合理性和可行性。描述焊接工艺评定是对焊接工艺方案、焊接工艺参数和焊接设备、材料等进行评估和验证的过程，以确保焊接工艺的合理性、可行性和稳定性。通过焊接工艺评定，可以有效预防焊接过程中可能出现的缺陷和问题，提高焊接质量。焊缝质量检测总结词外观检测检测焊缝的内部和外观质量。通过目视检查焊缝的外观，检查焊缝是否规整、平滑，是否存在裂纹、气孔等表面缺陷。内部缺陷检测破坏性检测采用无损检测技术，如X射线检测、超声波检测等，对焊缝内部进行缺陷检测，如未熔合、夹杂等内部缺陷。在必要时进行破坏性检测，如拉伸试验、冲击试验等，以评估焊缝的力学性能和耐久性。焊接过程监控总结词参数监控实时监控焊接过程参数和操作人员行为。通过焊接设备自带的监控系统或独立的焊接过程监控系统，实时监控焊接电流、电压、焊接速度等关键参数，确保焊接过程稳定在设定的工艺范围内。操作监控数据记录与分析通过对操作人员的行为进行监控，确保操作人员按照规定的焊接工艺和操作流程进行作业，避免人为因素导致的焊接质量问题。实时记录焊接过程中的关键参数和操作数据，以便于后续对焊接质量进行分析和追溯，为质量改进提供数据支持。03焊装质量控制的辅助手段焊接设备与材料的选用正确选用焊接设备和材料是保证焊接质量的前提。以下是选用焊接设备和材料时需要注意的几点材料质量可靠：选择来自可靠供应商的优质焊接材料，确保材料的化学成分、物理性能和机械性能符合规范要求。设备性能稳定：选择性能稳定的焊接设备，确保设备在长期使用过程中能够保持稳定的焊接参数和输出。匹配性良好：根据焊接工艺要求和母材性质，选用与之相匹配的焊接材料和设备，确保焊接接头性能与母材相匹配。焊工培训与资格认证焊工的技能水平和操作规范对焊接质量有着重要影响。以下是焊工培训和资格认证方面的考虑01020304定期培训：定期组织焊工参加培训，提高其焊接技能和操作水平，使其熟练掌握各种焊接工艺和规范。资格认证：要求焊工通过相应的资格认证考试，确保其具备从事相应焊接工作的资质和能力。操作规范：制定并严格执行焊工操作规范，确保焊工在操作过程中遵守规范要求，减少人为因素对焊接质量的影响。质量管理体系的建立与运行0102030405建立并运行有效的质量管理体系是确保焊装质量持续改进的基础。以下是质量管理体系方面的考虑制定质量管理计划：明实施质量控制：通过定质量数据分析与改进：收集、整理和分析焊接质量...
