微组装技术简述及工艺流程及设备课件VIP专享VIP免费

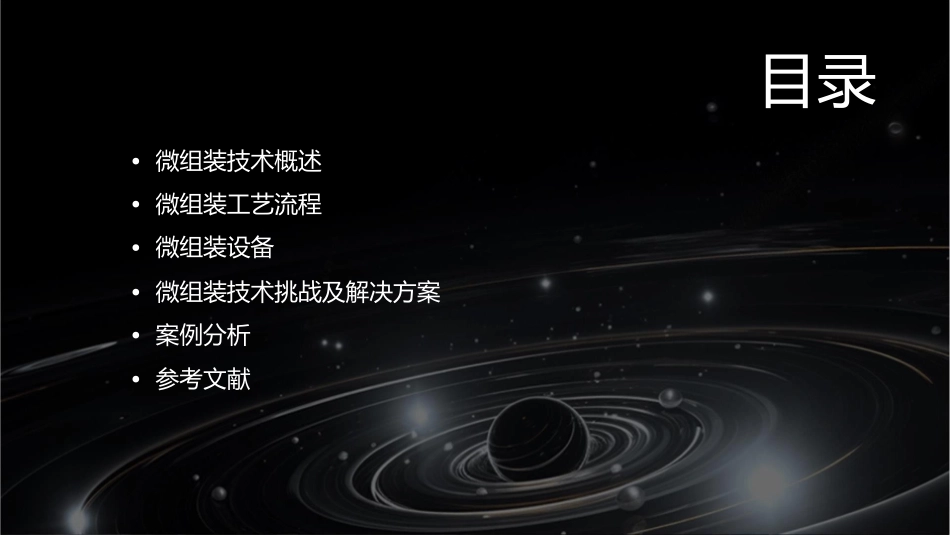

目录•微组装技术概述•微组装工艺流程•微组装设备•微组装技术挑战及解决方案•案例分析•参考文献定义及特点微组装技术是一种将微电子器件（如芯片、MEMS等）通过物理、化学或电学方法组装到基板上，形成复杂电路和系统的技术。微组装技术定义高密度组装高可靠性微组装技术可以实现高密度组装，将多个微电子器件组装到有限的基板面积内，提高了电路和系统的集成度。由于微组装技术采用可靠的物理、化学或电学方法进行连接和固定，因此可以保证组装后的电路和系统具有高可靠性。微组装技术可以根据不同的应用需求进行定制化组装，具有很高灵活性高的灵活性。微组装技术的应用领域通信领域010203微组装技术广泛应用于通信领域，如手机、基站、路由器等通信设备的制造。医疗领域微组装技术在医疗领域也有广泛应用，如医疗设备的制造、生物芯片的制备等。航空航天领域微组装技术在航空航天领域也有广泛应用，如航空电子设备的制造、卫星电路的制造等。微组装技术的发展趋势3D组装随着技术的发展，3D微组装技术逐渐成为研究的热点。通过在芯片上堆叠芯片或与其他微器件进行立体组装，可以实现更复杂、更高密度的电路和系统。自动化和智能化随着机器人技术和人工智能的发展，微组装的自动化和智能化程度也将不断提高，可以提高生产效率和质量。环保和可持续发展随着社会的发展，环保和可持续发展逐渐成为各行各业关注的焦点。因此，在微组装技术中采用环保和可持续发展的技术和材料也将成为未来的发展趋势。芯片准备010203芯片选择芯片检验芯片清洗根据产品需求选择合适的芯片类型和规格。对芯片进行外观和性能检测，确保芯片质量合格。去除芯片表面的污垢和氧化物，提高芯片的粘附性和键合质量。芯片粘贴粘合剂选择粘合剂涂覆芯片粘贴根据芯片类型和产品要求选择合适的粘合剂。将粘合剂均匀涂覆在芯片背面，确保涂层厚度和均匀度。将芯片粘贴在基板上，确保位置准确、粘合牢固。引线键合引线选择根据芯片和基板之间的连接需求选择合适的引线。引线键合工艺采用热压、超声波等方法将引线键合在芯片和基板之间，确保连接稳定可靠。引线检验对键合后的引线进行外观和性能检测，确保引线质量和连接效果。芯片封接封装材料选择封装结构设计根据产品要求和芯片类型选择合适的封装材料。根据产品要求和芯片规格设计合理的封装结构。封装工艺实施采用焊接、粘合等方法将芯片和封装材料封接在一起，确保密封性和可靠性。性能检测电气性能检测对微组装后的产品进行电气性能检测，包括电压、电流、电阻、电容等参数的测量。功能检测对微组装后的产品进行功能检测，确保产品功能正常、符合设计要求。可靠性检测对微组装后的产品进行可靠性检测，包括环境试验、寿命测试等，确保产品在预期使用条件下的可靠性。芯片粘贴机设备功能芯片粘贴机主要用于将芯片粘贴到基板上，以实现电气连接和机械固定。工作原理芯片粘贴机通常采用热压印、超声波焊接或导电胶粘合等技术，将芯片准确地放置在基板上，并通过施加适当的压力和热量，使芯片与基板紧密贴合。技术参数芯片粘贴机的主要技术参数包括加热温度、加热时间、压力和精度等，这些参数需要根据不同的芯片和基板材料进行调整。引线键合机设备功能工作原理技术参数引线键合机主要用于在芯片和基板之间建立电连接，以实现信号传输和电源供应。引线键合机使用细金属线（如金线）将芯片和基板连接起来，通常采用球形键合或楔形键合等技术。在键合过程中，金属线被加热并熔化，然后被挤压到芯片和基板之间，形成电气连接。引线键合机的主要技术参数包括金属线的直径、键合压力、加热温度和键合速度等，这些参数需要根据不同的芯片和基板材料进行调整。芯片封接机设备功能芯片封接机主要用于将芯片、引线和基板等部件密封在一起，以保护电气连接不受环境影响。工作原理芯片封接机采用热压、超声波焊接或环氧树脂密封等技术，将芯片、引线和基板等部件密封在环氧树脂或其他密封材料中。技术参数芯片封接机的主要技术参数包括加热温度、加热时间、压力和密封材料等，这些参数需要根据不同的芯片和基板材料进行调整。检测设备设备功能010203检测设备主要用于检...
